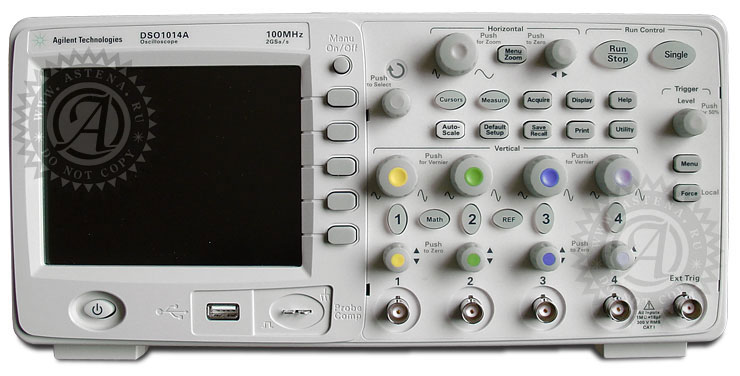

Осциллограф DSO1014A Agilent Technologies

DSO1014A


Цифровой запоминающий осциллограф DSO1014A (Keysight Technologies, США)

  • Полоса пропускания 100 МГц
  • 4-канальная модель
  • Частота дискретизации до 2 Гвыб/с, глубина памяти до 20 Квыб
  • 5,7-дюймовый цветной ЖК-дисплей с широким углом обзора
  • Режим True zoom, позволяющий одновременно просматривать сигнал полностью и его отдельные детали
  • 23 автоматических вида измерений, таких как измерение частоты и размаха сигнала
  • Режим захвата последовательности кадров позволяет записывать и воспроизводить захваченные сигналы
  • Режим цифровой фильтрации с возможностью выбора фильтра
  • Развитая система запуска, позволяющая захватывать трудноуловимые сигналы
  • Испытания на соответствие маске позволяют автоматически обнаружить сигналы, отклоняющиеся от нормы
  • Незамедлительное получение информации с помощью математических операций над сигналами, включая БПФ
  • Гарантийный срок DSO1014A - 3 года
Больше возможностей осциллографа, чем можно было бы представить при такой стоимости
Новые осциллографы серии DSO1000 компании Agilent обладают рабочими характеристиками и набором функций, которые пользователь ожидает увидеть в большом осциллографе – а также небольшими размерами и низкой стоимостью, характерными для портативных осциллографов. Эта серия задаёт более высокую планку для осциллографов эконом-класса, предоставляя получение более полной информации о сигнале, больше фунциональных возможностей и более высокую продуктивность.

Получение более полной информации о сигнале
Захват сигналов в течение длительных интервалов времени с высоким разрешением
Все модели осциллографов серии DSO1000 имеют глубину памяти до 20 Квыб на канал. Приборы этой серии поддерживают сбор данных с высоким разрешением даже на медленных скоростях развертки, позволяя пользователю увидеть мельчайшие подробности исследуемого сигнала.
Высокая четкость отображения сигналов
Каждый осциллограф серии 1000 имеет яркий четкий ЖК дисплей (300 кд/см2), обеспечивающий возможность просмотра сигнала практически под любым углом обзора. В отличие от традиционных осциллографов, которые требуют, чтобы на экране было всегда включено меню, в серии DSO1000 экран полностью доступен для отображения сигналов, когда необходимо.
Режим True Zoom для просмотра деталей и контекста сигнала
Двойной дисплей и режим True Zoom позволяет одновременно просматривать весь сигнал и его увеличенные детали.

Широкие функциональные возможности
23 автоматических вида измерений
Все приборы серии DSO1000 имеют 23 вида автоматических измерений параметров сигналов: измерения амплитудных и временных параметров, измерение частоты. При нажатии на клавишу Measure на экране прибора отображаются три наиболее часто используемых вида измерения или все измерения для одного канала одновременно.
Режим захвата последовательности кадров для простоты отладки
Запись до 1000 появлений события запуска и их просмотр в режиме воспроизведения для упрощения локализации глитчей и других аномалий для дальнейшего исследования. Возможность запоминания сигналов во внутренней или внешней (USB флэш-накопитель) памяти.
Цифровая фильтрация
Режим цифровой фильтрации позволяет реализовать следующие варианты фильтров: фильтр нижних частот, фильтр верхних частот, полосовой или режекторный фильтр. Граничные частоты могут устанавливаться в пределах от 250 Гц до полной полосы
Развитая система запуска
Включает запуск по перепаду, длительности импульса, ТВ сигналу, кодовому слову и альтернативный режим запуска, чтобы обеспечить возможность захвата и просмотра пользователем сложных для обнаружения условий сигналов.
Дистанционное управление
Для дистанционного управления через встроенный интерфейс USB следует использовать в приложении библиотеку ввода-вывода компании Agilent или драйверы компании National Instrument для осциллографов серии DSO1000. Драйверы используют преимущества отраслевых стандартов и совместимы со многими средами разработки приложений, такими как Agilent VEE Pro, MATLAB, National Instrument LabView и LabWindows/CVI.

Высокая продуктивность
Испытание на соответствие маске
Автоматическое испытание на соответствие маске является стандартной функциейдля всех осциллографов серии DSO1000. Достаточно захватить подходящий сигнал и задать значения допусков, чтобы создать маску испытаний. Поступающие сигналы будут сравниваться с заданным интервалом и быстро помечаться как прошедшие или не прошедшие испытание.
Математические функции, включая БПФ
Математические функции включают сложение, вычитание, перемножение сигналов любых двух входных каналов и быстрое преобразование Фурье с использованием одной из четырех весовых функций (окон): прямоугольной, Хэннинга, Хэмминга и Блэкмана.
Многоязычный интерфейс пользователя
Встроенная оперативная справочная система, графический интерфейс пользователя, накладки на переднюю панель (по дополнительному заказу) и руководства по эксплуатации доступны на одном из 11 языков: английский, японский, упрощенный или традиционный китайский, корейский, немецкий, французский, испанский, русский, португальский и итальянский.
Автонастройка (Autoscale)
Вывод на экран всех активных сигналов и автоматическое устанавление органов управления вертикальным и горизонтальным каналами, а также условий запуска для их наилучшего отображения посредством нажатия клавиши автонастройки (Autoscale).
Средства подключения
Встроенные хост-порты USB, порт USB для устройств и бесплатное ПО IntuiLink обеспечивают простоту документирования и подключения к ПК. Запоминание сигналов и установок на USB флэш-накопителе, простота обновления микропрограммного обеспечения и печать на любом принтере, поддерживающем технологию PictBridge.

Информация для заказа
DSO1002A 2-канальный осциллограф с полосой пропускания 60 МГц
DSO1004A 4-канальный осциллограф с полосой пропускания 60 МГц
DSO1012A 2-канальный осциллограф с полосой пропускания 100 МГц
DSO1014A 4-канальный осциллограф с полосой пропускания 100 МГц
DSO1022A 2-канальный осциллограф с полосой пропускания 200 МГц
DSO1024A 4-канальный осциллограф с полосой пропускания 200 МГц
Стандартный комплект поставки: компакт-диск с документацией, локализованная накладка на переднюю панель (при выборе языка, отличного от английского), сетевой шнур, пассивный пробник 10:1 для каждого входного канала (2 или 4)
Принадлежности, поставляемые по дополнительному заказу
N2738A Мягкая сумка для переноски осциллографов серии 1000
N2739A Комплект для монтажа в стойку осциллографов серии 1000
N2740A Набор для обучения работе с осциллографами серии 1000 для учебных заведений (включает плату, кабель USB и руководство)
U3000A Набор для обучения работе с электронными измерительными приборами
Пробники, поставляемые по дополнительному заказу
N2862A Пассивный пробник, 10:1, 150 МГц (поставляется в стандартном комплекте поставки моделей с полосой пропускания 60 МГц/100 МГц)
N2863A Пассивный пробник, 10:1, 300 МГц (поставляется в стандартном комплекте поставки моделей с полосой пропускания 200 МГц)
10070C Пассивный пробник, 1:1, 20 МГц
10076A Высоковольтный пробник, 100:1, 4 кВ, 250 МГц
N2771A Высоковольтный пробник 1000:1, 15 кВ, 50 МГц
N2772A Дифференциальный пробник 20 МГц, 1,2 кВ (требуется батарея 9 В или источник питания N2773A)
1146A Токовый пробник постоянного и переменного тока, 100 кГц, 100 А (требуется батарея 9 В)



Кейс для переноски

Монтаж осциллографа DSO1014A в стойке

Кейс для переноски Монтаж осциллографа DSO1014A в стойке

Подробные технические характеристики осциллографа DSO1014A (680 Kb, англ., pdf). скачать...

Производитель осциллографа DSO1014A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Полоса пропускания 100 МГц
Количество каналов 4 канала
Частота дискретизации 1 Гвыб/сек по каждому каналу
Глубина памяти 10 000 выборок на канал (при использовании половины каналов значение увеличивается вдвое)
Разрешение 8 бит
Коэффициент отклонения 2 мВ/дел – 5 В/дел
Погрешность коэффициента усиления на постоянном токе ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел;
±4 % при коэффициенте отклонения от 2 до 5 мВ/дел
Коэффициент развертки 2 нс/дел – 50 сек/дел
Ограничение полосы пропускания 20 МГц
Формат отображения Y-T (напряжение канала от времени);
XY (зависимость напряжения одного канала от другого)
Связь по входу По постоянному току, по переменному току, заземление входа
Входной импеданс 1 Мом ± 1%; 18 пФ ± 3 пФ
Режимы сбора данных
Нормальный Непосредственное отображение выборки данных на экран в режиме реального времени
С усреднением Число усреднений выбирается из ряда 2, 4, 8, 16, 32, 64, 128 или 256
Последовательный Запись и воспроизведение до 1000 событий запуска
С обнаружением пиков Захват высокочастотных глитчей с длительностью до 10 нс при просмотре сигнала на более медленных развертках (с коэффициентом развертки более 5 мкс/дел)
Прокрутка Дисплей осциллографа прокручивается слева направо. Минимальная горизонтальная шкала настройки 50 мс/дел.
Интерполяция SinX/X
Связь по входу в канале запуска AC (переменный ток), DC (постоянный ток), LF reject (подавление низкочастотных помех)
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на передней панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По ТВ-сигналу Запуск по одному из трех стандартных ТВ-сигналов (NTSC, PAL, SECAM)
По длительности импульса Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 сек.
Источник запуска Двухканальные модели: канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду)
Четырехканальные модели: канал 1, канал 2, канал 3, канал 4, внешний, внешний/5, от сети питания (только по перепаду)
Курсорные измерения
Режимы Ручной, автоматический, слежение за сигналом
Виды Интервал времени (ΔТ), разность напряжений (ΔV)
Автоизмерения
Амплитудные параметры Максимальное значение, минимальное значение, размах, среднее значение, амплитуда, уровень вершины, уровень основания, среднеквадратическое значение, выброс за фронтом, выброс до фронта.
Временные параметры Период, частота, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного имульса, длительность фронта, длительность среза, задержка
Математические функции Сложение, вычитание, умножение, БПФ
Дисплей QVGA, 5,7 дюймов TFT LCD
Габаритные размеры, см 32.46 х 15.78 х 12.92
Вес DSO1014A, кг 3.03
