Осциллограф DSO9204H Agilent Technologies

Осциллограф DSO9204H

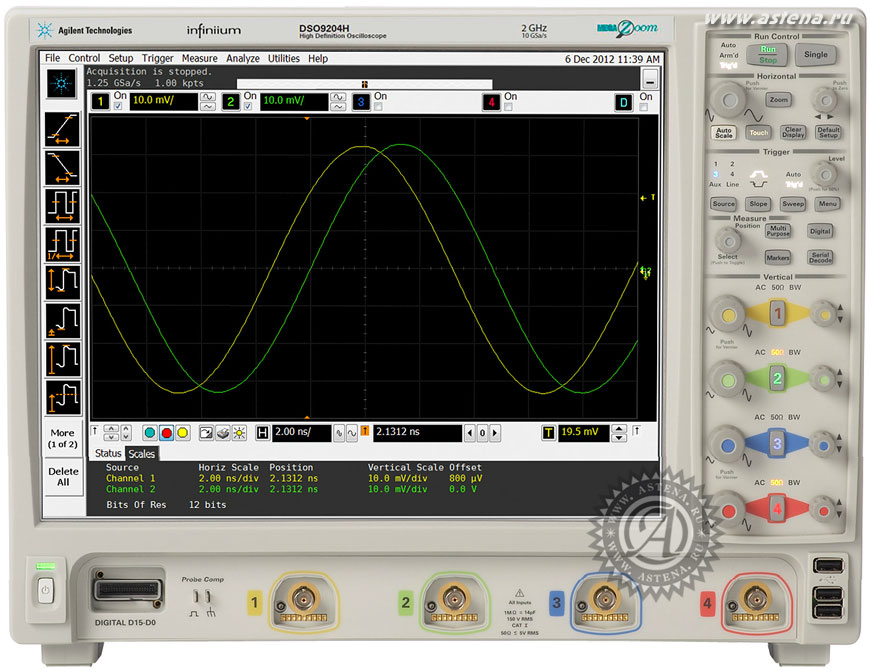

Фотография осциллографа DSO9204H (Agilent Technologies)


Осциллограф высокого разрешения DSO9204H (Agilent Technologies)

Осциллографы высокого разрешения серии Infiniium 9000H имеют разрешение по вертикали 12 бит (4096 уровней квантования), что дает возможность более точно воспроизводить форму сигналов. Сочетание технологий "гипердискретизации" и линейного подавления шумов в осциллографах серии 9000H позволяет добиться трехкратного снижения уровня шумов по сравнению с обычными осциллографами, имеющими разрешение 8 бит. Новые осциллографы разработаны специально для использования в приложениях, требующих низкого уровня шумов и широкого динамического диапазона, в том числе в медицине и автомобильной промышленности, при разработке бытовой электроники, а также для анализа мощности.

Возможности DSO9204H
  • Полоса пропускания: 2 ГГц
  • Разрешение по вертикали: 12 бит < 500 МГц (11 бит при 1 ГГц; 10 бит при 2 ГГц)
  • Объем памяти в стандартной комплектации: 100 М точек
  • Максимальная частота дискретизации: 10 ГВыб./с

Наблюдайте сигналы в высоком разрешении

Прецизионное отображение сигналов
Разрешение по вертикали: 12 бит
В 3 раза меньший уровень шумов по сравнению с обычными 8-битными осциллографами

Широкие измерительные возможности
Возможность модернизации до осциллографа смешанных сигналов
Более 20 измерительных приложений
Сверхчувствительные токовые пробники

Производитель цифрового осциллографа DSO9204H - компания Agilent Technologies (США)
Agilent Technologies

Технические данные DSO9204H

Параметры Значения
Общие данные
Полоса пропускания 2 ГГц
Макс. частота дискретизации 10 ГВыб./с
Память (стандарт., 2 канала) 100 МВыб.
Количество каналов 4
Уровень шума (при 100 мВ/дел.) 1,5 мВ
Разрешение по вертикали 12 бит < 500 МГц
11 бит при 1 ГГц
10 бит при 2 ГГц
