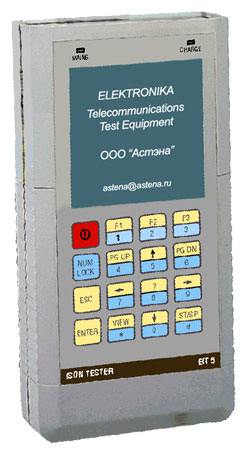

Портативный тестер ISDN EIT-5

EIT 5 Тестер ISDN


Тестер ISDN EIT 5 (справочная информация о приборе)

Тестер ISDN EIT 5 представляет собой портативный, работающий от аккумуляторной батареи, многофункциональный прибор, предназначенный для тестирования и оценки качества ISDN на базовой скорости. Прибор обеспечивает весь диапазон функций тестирования для установки и технического обслуживания ISDN и может использоваться в различных опорных точках для проверки функций ISDN. EIT 5 является идеальным средством для нахождения причин возникающих во время работы ISDN проблем и их разрешения. Тестер может функционировать как телефонный аппарат для осуществления разговора без прекращения всей связи, или он может контролировать качество речи и прохождение тональных сигналов.

Возможности прибора EIT 5

  • Симуляция и контроль оконечного оборудования (TE) и сетевого окончания (NT) на интерфейсах базовой скорости (BRI)
  • Регистрация сигнализации по D-каналу
  • Протокол EDSS1
  • Автоматическое тестирование дополнительных услуг: CLIP, CLIR, COLP, COLR, CFU, CFB, CFNR, AOC, DDI, SUB, UUS
  • Тестирование на физическом уровне
  • Измерения при подаче питания от внешних адаптеров
  • Измерение коэффициента ошибок по битам (BERT) с оценкой согласно G.821 / G.826
  • Большая память с возможностью вызова результатов измерений
  • Передача результатов измерения на персональный компьютер (РС) через интерфейс USB

Режимы измерений EIT 5

  • Симуляция
  • Режим TE: симулируется TE по направлению к NT и проверяются услуги ISDN
  • Режим S для NT: проверяется работа TE без осуществления вызовов в ISDN
  • Режим U для NT: симулируется NT по направ¬лению к станции
  • Режим LT: симулируется линейное окончание LT, и проверяется шлейф на местном уровне

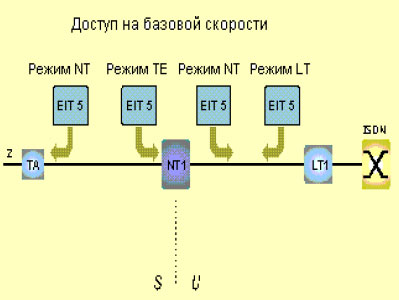

Схемы измерений EIT-5

Схемы измерений

Производитель ISDN EIT 5 - ELEKtrONIKA Telecommunications Test Equipment.

Технические характеристики

Параметры Значения
Доступ на базовой скорости (2B+D)
Интерфейс S
Электрические характеристики ITU-T Рек. I.430, ETS 300 012
Соединитель  RJ 45
Режим TE, NT
Импеданс  высокоомный,100 Ом
Электропитание  внешнее, PS1
Интерфейс U
Технические данные на уровне 1 ETSI
Соединители  RJ 11
Код 2B1Q
Режим LT, NT
Электропитание внешнее
Закон кодирования
Выбор с помощью программы закон A, закон μ
Общие данные

Встроенный блок аккумуляторной батареи

время работы прибл. 8 часов
Время заряда (режим быстрого заряда) менее 3 часов
Дисплей графический LCD на 320 x 240 точек с подсветкой
Последовательный интерфейс USB 1.1
Номинальный рабочий диапазон температуры от 0 до +50°С
Диапазон температуры транспортировки и хранения от -20 до +70°С
Габаритные размеры 200 x 100 x 44 мм
Вес 0,8 кг
