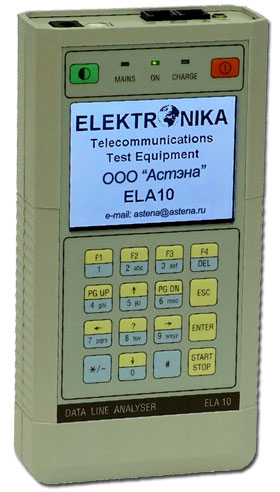

Анализатор линий передачи данных ELA 10 (справочная информация)
Анализатор линий передачи данных ELA 10 представляет собой гибкий и многофункциональный портативный прибор для аналоговых измерений в диапазоне от 20 Гц до 20 (85) кГц. Технология цифровой обработки сигналов (DSP) обеспечивает быстрое получение в компактном приборе с питанием от батареи точных результатов, что является идеальным для использования в условиях эксплуатации. Прибор позволяет проверять 2/4-проводные обычные каналы или специальные каналы высокого качества и коммутируемые каналы. ELA 10 обеспечивает измерения с одного конца или измерения от-конца-до-конца с помощью двух приборов в режимах ВЕДУЩИЙ-ВЕДОМЫЙ. Благодаря связи между двумя приборами, такие измерения может выполнять только одно лицо. С помощью заранее определенных автоматических программ работа выполняется очень быстро. ELA 10 может быть программирован как ВЕДУЩИЙ, а также как ВЕДОМЫЙ. Заранее программируются маски допусков для параметров кабеля и важнейших параметров в соответствии с рекомендациями МСЭ-T M.1020, M.1025 и M.1040. При завершении автоматической программы измерений ELA 10 предоставляет немедленную индикацию СООТВ/НЕ СООТВ, сравнивая результаты измерений с масками допусков. Подробные результаты измерений доступны в графическом и цифровом виде. В случае индикации НЕ СООТВ причина неисправности отмечается звездочкой. Результаты измерений могут быть сохранены в памяти и переданы в PC для последующей обработки и создания архива.
Возможности прибора ELA 10Исчерпывающее параметрическое тестирование в диапазоне частот от 20 Гц до 20 кГц
Анализатор спектра и измерение внеполосного шума до 85 кГц
Измерения на соответствие рекомендациям МСЭ-T M.1020, M.1025, M.1030, M.1040, M.1050 и M.1060
Измерения ИКМ-систем аналог-аналог
Квазианалоговый график показывает результаты измерений в графическом виде
Одновременный подсчет скачков фазы, скачков амплитуды, импульсных помех и перерывов
Измерение перерывов с отображением результатов в виде гистограммы
Измерение искажений группового времени
Ряд приспособлений для измерений затухания асимметрии, затухания несогласованности, импеданса и др.
Встроенный громкоговоритель и микрофон
Средство служебной телефонной связи
Удержание токовой петли и набор номера (импульсный и DTMF) для проверки коммутируемых каналов
Акустическое средство обнаружения пары
Измерение переменного и постоянного напряжения
Память телефонных номеров
Разговор/прослушивание, контроль речи без нарушения связи
Автоматизированные программы ВЕДУЩИЙ-ВЕДОМЫЙ с заранее программируемыми шаблонами и наборами параметров
Немедленная индикация СООТВ/НЕ СООТВ
Интерфейс USB для передачи результатов измерений в PC и обновления программного обеспечения
Программа для PC обеспечивает подробные протоколы измерений в формате Excel
Большая память с вызовом для результатов измерений
Цветной ЖКИ-дисплей 320 x 240 точек
Внутренняя аккумуляторная батарея с временем работы примерно 8 часов
Управляемое от процессора средство управления батареей с режимом трехчасового быстрого заряда
Выбор английского, немецкого или русского языка
Система оперативной справки
Портативный, легкий (около 0,8 кг)
РЕЖИМЫ ИЗМЕРЕНИЙ
Стандартный набор ручных измерений
• Прием
• Анализатор спектра
• Передача
• Вносимое затухание (NEXT)
• Широкополосный шум
• Псофометрический шум (O.41)
• Шум при наличии сигнала (O.132)
• Затухание продольной асимметрии (LCL)
• Импеданс
• Затухание несогласованности
• Переменное и постоянное напряжение
Программные опции измерений
• Долговременный анализ перерывов (O62)
• Счетчики событий, одновременный счет
• Скачки амплитуды (O.95)
• Скачки фазы (O.95)
• Перерывы (O61)
• Импульсные помехи (O.71)
• Искажения группового времени (O.81 прил. l)
• Фазовое дрожание (O.91) и ошибка частоты
Стандартные автоматические измерения от-конца-до-конца
• Затухание
• Частотная характеристика
• Основной шум
• Спектр шума
• Суммарные искажения
• Переходы на ближнем конце (NEXT)
• Переходы на дальнем конце (FEXT)
• Импеданс
• Затухание несогласованности
• Симметрия
С программными опциями измерений
• Одновременный счет событий
• Искажения группового времени
• Фазовое дрожание и ошибка частоты (всплеск амплитуды и фазы, прерывания, импульсный шум)
Заранее программируемые шаблоны и программы измерений
Пассивные цепи:
• МСЭ-Т М.1020 2-пров.
• МСЭ-Т М.1025 2-пров.
• МСЭ-Т М.1040 2-пров.
• МСЭ-Т М.1020 4-пров.
• МСЭ-Т М.1025 4-пров
• МСЭ-Т М.1040 4-пров
Активные цепи:
• МСЭ-Т М.1020 2-пров.
• МСЭ-Т М.1025 2-пров.
• МСЭ-Т М.1040 2-пров.
• МСЭ-Т М.1020 4-пров.
• МСЭ-Т М.1025 4-пров
• МСЭ-Т М.1040 4-пров
Производитель ELA 10 - венгерская фирма ELEKtrONIKA
Технические характеристики
| Параметры | Значения |
|---|---|
| Селективный приемник | |
| Импеданс | 600, 900 Ом, >20 кОм |
| Диапазон частот | от 20 Гц до 20 кГц |
| Диапазон уровней | от +10 до –80 дБм |
| Разрешающая способность | 0,1 дБ |
| Погрешность (1020 Гц, 0 дБм, 600 Ом) | ± 0,1 dB |
| Частотная характеристика | |
| от 200 Гц до 20 кГц | ± 0,1 дБ |
| от 100 до 200 Гц | +0,1 – 0,5 дБ |
| от 20 до 100 Гц | +0 - 1 дБ |
| Режим фиксированной частоты | |
| Диапазон частот | от 20 Гц до 20 kГц |
| Шаг частоты/полоса от 20 до 360 Гц от 360 Гц до 3,6 кГц от 3,6 до 20 кГц |
1/1 Гц 5/10 Гц 25/50 Гц |
| Прием 35 частот одновременно | |
| Диапазон частот | от 200 Гц до 3,6 кГц |
| Интервал между частотами | 100 Гц |
| Полоса | 10 Гц |
| Передатчик | |
| Импеданс | 600, 900 Ом |
| Диапазон частот | от 20 Гц до 20 kГц |
| Диапазон уровней без токовой петли | от +10 до –30 дБм |
| с токовой петлей | от +1 до –30 дБм |
| Разрешающая способность | 0,1 дБ |
| Погрешность (1020 Гц, 0 дБм, 600 Ом) | ±0,1 дБ |
| Частотная характеристика от 200 Гц до 20 кГц от 100 до 200 Гц от 20 до 100 Гц |
± 0,1 дБ +0,1 –0,5 дБ +0 –1 дБ |
| Режим фиксированной частоты | |
| Диапазон частот | от 20 Гц до 20 кГц |
| Шаг частоты от 20 до 360 Гц от 360 Гц до 3,6 кГц от 3,6 до 20 кГц |
1 5 25 |
| Передача 35 частот одновременно | |
| Диапазон частот | от 200 до 3600 Гц |
| Интервал между частотами | 100 Гц |
| Выходной уровень | –20 дБм /тон (3 дБм пик) |
| Затухание, NEXT | |
| Импеданс | 600, 900 Ом |
| Диапазон частот | 200 Гц до 20 кГц |
| Разрешение от 200 Гц до 3,6 кГц | 5 Гц |
| Разрешение от 3,6 до 20 кГц | 25 Гц |
| Диапазон измерения | от -10 до 70 дБ |
| Погрешность от -10 до 50 дБ от 50 до 60 дБ от 60 до 70 дБ |
± 0,3 дБ ± 1 дБ ± 3 дБ |
| Анализатор спектра | |
| Импеданс | 600, 900 Ом, >20 кОм |
| Диапазон частот | от 20 Гц до 20 кГц |
| Диапазон уровней | от 0 до -90 дБм |
Разрешающая способность |
|
| полоса от 20 до 360 Гц от 0,2 до 3.6 кГц от 0,2 до 20 кГц от 0,5 до 85 кГц |
Zoom OFF/ON 2/1 Гц 20/10 Гц 100/50 Гц 500/200 Гц |
| Фоновый шум измерений | |
| Импеданс | 600, 900 Ом, >20 кОм |
| Диапазон частот | от 20 Гц до 85 кГц |
| Диапазон измерения | от 0 до -80 дБм |
| Взвешивающие фильтры | Псофометрический (O.41) Загражд.1020 Гц (O.132) плоский 3,1 кГц от 50 до 250 Гц от 4,6 до 85 кГц |
| Присутствующий тон | 1020 Гц |
| Время измерения | 1, 5, 10, 15, 30 с 1, 5, 10, 15, 30 мин. |
| Измерение продольной асимметрии (LCL) | |
| Импеданс | 600, 900 Ом |
| Диапазон частот | от 200 Гц до 20 кГц |
| Диапазон измерения | от 0 до 40 дБ |
| Погрешность от 1 до 10 кГц от 200 Гц до 20 kГц |
± 1 дБ ± 2,5 дБ |
| Измерение импеданса | |
| Диапазон частот | от 200 Гц до 20 кГц |
| Диапазон измерения | от 300 до 2000 Ом |
| Погрешность от 1 до 10 кГц от 200 Гц до 20 kГц |
± 5% ±5 Ом ± 10% ±5 Ом |
| Измерение затухания несогласованности | |
| Диапазон частот | от 200 Гц до 20 кГц |
| Импеданс (Z) | 600, 900 Ом |
| Измерение затухания несогласованности | до 40 дБ |
| Диапазон импеданса | от Z/2 до 2Z |
| Погрешность на 20 дБ от 1 до 10 кГц от 200 Гц до 20 кГц |
±1 дБ ±2,5 дБ |
| Постоянное напряжение | |
| Диапазон измерения | до 300 В |
| Разрешающая способность | 0,1 В |
| Погрешность | ±1% ±1 В |
| Переменное напряжение | |
| Диапазон измерения | до 200 Вэфф |
| Диапазон частот | до 200 Гц |
| Разрешающая способность | 0,1 В |
| Погрешность | ±2% ±1 В |
| ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Программная опция анализа перерывов (O.62) | |
| Измерит. сигнал | 1020 Гц от +10 до -30 дБм |
| Порог | 3, 6, 10, 20 дБ |
| Категории оценки по времени | от 0,6 до 3 мс от 3 до 30 мс от 30 до 300 мс от 300 мс до 1 мин > 1 мин |
| Оценка | Относительная длительность Секунды с ошибками Количество/категория Распределение во времени/ категория |
| Время измерения | 5, 15, 30, 60 мин 2, 4, 8, 12, 24, 48, 72 час |
| Программная опция измерения искажений группового времени (O.81 прил. I) | |
| Измерит. сигнал | 36MTT, от 200 до 3700 Гц |
| Разрешающая способность | 100 Гц |
| Выходной уровень | -20 дБм/тон (3 дБм пик) |
| Диапазон входных уровней | от -50 до -10 дБ/тон |
| Диапазон искажений групп. времени | от 0 до 5 мс |
| Разрешающая способность | 1 мкс |
| Программная опция измерения фазового дрожания и ошибка частоты (O.91) | |
| Измерит. сигнал | 1020 Гц, от 0 до -30 дБм |
| Измерение джиттера (O.91) | |
| Диапазон измерения | от 0,2 до 30,0 градусов p-p |
| Фильтр | от 4 до 300 Гц |
| Измерения погрешности частоты | |
| Диапазон измерения | ± 30 Гц |
| Разрешающая способность | 0,1 Гц |
| Программная опция одновременного счета событий | |
| Время измерения | 5, 15, 30, 60 мин |
| Измерит. сигнал | 1020 Гц, от 0 до -30 дБм |
| Макс. количество счета для каждого счетчика | 65000 |
| Счетчик скачков амплитуды (O.95) | |
| Диапазон установки порога | от 2 до 9 дБ |
| Защитный интервал | 4 мс |
| Мертвое время | 125 ±25 мс |
| Мертвое время после перерыва (падение уровня >10 дБ) | 1 c. |
| Счетчик скачков фазы (O.95) | |
| Диапазон установки порога | от 5 до 45 ° |
| Защитный интервал | 4 мс |
| Мертвое время | 125 ±25 мс |
| Счетчик перерывов (O.61) | |
| Пороги | 6, 10 дБ |
| Защитный интервал | 2 мс |
| Мертвое время | 3 ±1 мс |
| Счетчик импульсных помех (O.71) | |
| Фильтр | Заградит. на 1020 Гц |
| Защитный интервал | 20 мкс |
| Мертвое время | 125 ±25 мс |
| Диапазон установки порога | от 0 до -50 дБм |
| Набор номера и удержание токовой петли | |
| Измерения могут выполняться через коммутируемую телефонную сеть общего пользования, для чего используются встроенные в ELA 10 функции набора номера и удержания токовой петли. Набор номера делается с помощью цифровых клавиш, а удержание токовой петли индицируется на экране. | |
| Виды набора номера | DTMF, импульсный |
| Ток удержания петли | от 9 до 90 мА |
| Счетчик скачков фазы (O.95) | |
| Диапазон установки порога | от 5 до 45 ° |
| Защитный интервал | 4 мс |
| Мертвое время | 125 ±25 мс |
| Ячейки памяти | |
| Для настроек | 20 |
| Для результатов измерений | 30 |
| Для телефонных номеров | 10 |
| Общие данные | |
| Встроенный блок аккумуляторной батареи | время работы прибл. 8 часов |
Время заряда (режим быстрого заряда) |
менее 3 часов |
| Дисплей | графический LCD на 320 x 240 точек |
| Последовательный интерфейс | USB 1.1 |
| Номинальный рабочий диапазон температуры | от 0 до +40°С |
| Диапазон температуры транспортировки и хранения | от -40 до +70°С |
| Габаритные размеры | 200 x 100 x 44 мм |
| Вес | 0.8 кг |
