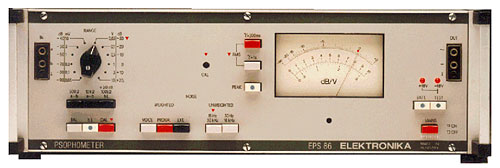

Псофометр EPS 86 (справочная информация)
ОСОБЕННОСТИ EPS 86
Взвешенное и невзвешенное измерение шума
Встроенный псофометрический фильтр для контроля линий передачи телефонной связи и радиовещания
Он соответствует требованиями рек. МСЭ-Т
Возможность взвешивания подключением внешнего фильтра
Режим работы в качестве измерительного усилителя
Возможность подключения регистратора уровня
НАЗНАЧЕНИЕ EPS 86
Псофометр типа EPS-86 служит для измерения взвешенных и невзвешенных псофометрических шумов, напряжений шумов линий связи и радиопередач.
Прибор производит измерение эффективных значений псофометрических шумов или квазипиковых значений напряжений шумов.
При измерении невзвешенных псофометрических шумов полоса пропускания в зависимости от текущего положения переключателя режимов работы лежит в пределах от 15 Гц до 30 кГц или от 30 Гц до 16 кГц, а при подключении внешнего фильтра - до 50 кГц. Для получения однозначных и сопоставимых результатов измерения диапазон частот ограничен свыше 30 кГц. Псофометрические шумы, которые имеют место в полосе пропускания от 15 Гц до 30 кГц, а также напряжения сетевых помех и напряжения возможных помех от железнодорожной сети на частоте 16 2/3 Гц можно измерить совместно. При взвешенных измерениях прибор производит взвешивание частотных компонентов измеряемых псофометрическых шумов в зависимости от положения переключателя режимов работы, следующим образом:
- взвешивание по линиям радиопередач согласно требованиям международного стандарта МККР 468-3
- взвешивание по линиям телефонной связи согласно требованиям международного стандарта МСЭ-Т 1968. Vol. V. P. 53
- взвешивание по характеристике внешнего фильтра, подключаемого к прибору.
При этом основное затухание внешнего фильтра можно корректировать в широком диапазоне.
Производитель EPS 86 - венгерская фирма ELEKtrONIKA. подробнее...
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | от 15 Гц до 50 кГц |
| Диапазон напряжений (при предельном отклонении) | - при полном входном сопротивлении 600 Ом или 10 кОм ... от 30 мкВ до 10 В (от -90 дБ до +20 дБ) в 12-и дискретных поддиапазонах - при полном входном сопротивлении 10 кОм ... от 1 мВ до 300 В (от -60 дБ до +50 дБ) в 12-и дискретных поддиапазонах - наименьшее значение отсчитываемого напряжения ... ~3 мкВ (-110 дБ) |
| Калибровочная частота | 1 кГц |
| Погрешности измерения | |
| Основная погрешность при эталонных условиях (согласно Публикации 359 МЭК) на пределе измерения 0 дБ, при отклонении до деления 0 дБ шкалы: | |
| -на входе 600 Ом при частоте 1 кГц после калибровки ... +- 0,1 дБ - температурная зависимость ... +-0,1 дБ/10 С |
|
| Точность делителей, приведенная к положению 0 дБ переключателя делителей | в диапазоне от -80 дБ до +20 дБ ... +-0,1 дБ в положении -90 дБ ... +-0,3 дБ |
| Отклонение частотной характеристики | |
| -в режиме работы в диапазоне от 15 Гц до 30 кГц, приведенное
к частоте 1 кГц ... не более + 0,2 дБ - в режиме работы в диапазоне от 30 Гц до 16 кГц ...согласно стандарту МККР 468-2 - в режиме работы ТЕЛ. (VOICE) в диапазоне от 16 2/3 до 6 кГц ... согласно публикации 53 МСЭ-Т - в режиме работы ВЕЩАН. (PROGR) в диапазоне частот от 15 Гц до 50 кГц ... не более + 0,5 дБ |
|
| Выпрямители | |
| Детектор эффективных значений: | |
| характеристика | характеристика квадратичной формы с линейной шкалой |
| погрешность измерения эффективных значений | + 0,5 дБ |
| предел перевозбуждения детектора | 14 дБ |
| время набежки магнитоэлектрического прибора | 200 мс, согласно рек. МСЭ-Т, или 5 с |
| Детектор квазипиковых значений: | |
| характеристика | согласно стандарту МККР 468-2 |
| время интегрирования для отклонения до 50% | 10 мс |
| время интегрирования для отклонения до 80% | 200 мс |
| предел перевозбуждения детектора | 26 дБ |
| Входы | |
| Симметричный вход с полным входным сопротивлением | 600 Ом + 2% или 10 кОм |
| Несимметричный вход с полным входным сопротивлением | 600 Ом + 2% или 10 кОм или 100 кОм (при этом чувствительность ниже на +20 дБ |
| Симметричность входа при 50 Гц (симметричность входа 600 Ом или 10 кОм) | не менее 126 дБ |
| Выходы | |
| Контрольный выход (для наушника) Уровень на выходе (отклонение стрелки прибора при сигнале 0 дБ) | |
| при измерении эффективных значений | 0 дБ |
| при измерении квазипиковых значений | -10 дБ |
| Полное выходное сопротивление | 0 Ом |
| Допустимое сопротивление нагрузки | не менее 300 Ом |
| Выход для регистратора | для соединения с регистратором 2 кОм ... от 0 до 1 мА |
| Общие данные | |
| Питание от сети | 110, 127, 230 В, от +15 до -20% 50-60 Гц |
| Потребляемая мощность | 5 ВА |
| Питание от внешней батареи | от +-20 В до +- 28 В |
| Климатические условия | |
| Номинальный рабочий диапазон температуры | 5 до +45°С |
| Диапазон температуры транспорти¬ ровки и хранения | -50 до +70°С |
| Габариты | 440 х 272 х 133 мм |
