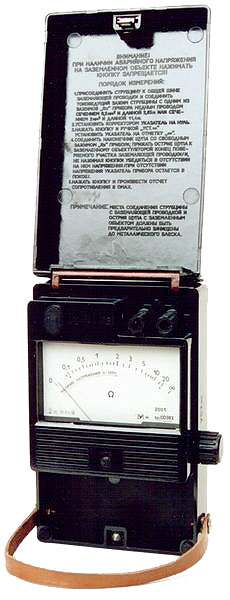

Омметр ЭС0212 (справочная информация о приборе)
Омметр ЭС0212 предназначен для измерения электрического сопротивления заземляющей проводки, установления факта её обрыва по значению электрического сопротивления и обнаружения напряжения переменный ток на оборудовании при нарушении сопротивления изоляции.
Омметр относится к средствам измерения 3 группы по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенными рабочими условиями применения при температуре окружающего воздуха от минус 30 до плюс 50 °С и относительной влажности до 90 % при температуре 25 °С.
Омметр имеет 2 режима работы: режим контроля наличия на объекте измерения напряжения переменный ток от 0 до 380 В (кнопка «ИЗМ.» не нажата) и режим измерения сопротивления в диапазоне от 0,1 до 20 Ом (кнопка «ИЗМ.» нажата).
Технические характеристики
| Параметры | Значения |
|---|---|
| Класс точности | 1,5 |
| Пределы допускаемой основной приведённой погрешности | равны ± 1,5 % от длины шкалы |
| Длина шкалы | не менее 88 мм |
| Диапазон измерения | от 0,1 до 20 Ом |
| Отклонение указателя в режиме контроля напряжения на отметку «¥» | соответствует напряжению не более 380 В (Зависимость величины напряжения от угла отклонения указателя от 0 до «¥» практически линейная) |
| Питание омметра | от химического источника постоянного тока (элемент R6, LR6) с номинальным напряжением 1,5 В. Ток потребления не более 30 мА. |
| Продолжительность непрерывной работы | определяется током потребления омметра и ёмкостью используемого элемента питания, не менее 0,5 ч |
| Рабочие условия применения | температура окружающего воздуха от минус 30 до 50 °С; относительная влажность воздуха до 90 % при 25 °С |
| Наработка на отказ | 5000 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры | 150 х 70 х 200 мм |
| Масса, кг | не более 1,0 |
