Видеомикроскоп для визуального контроля Flexia C1

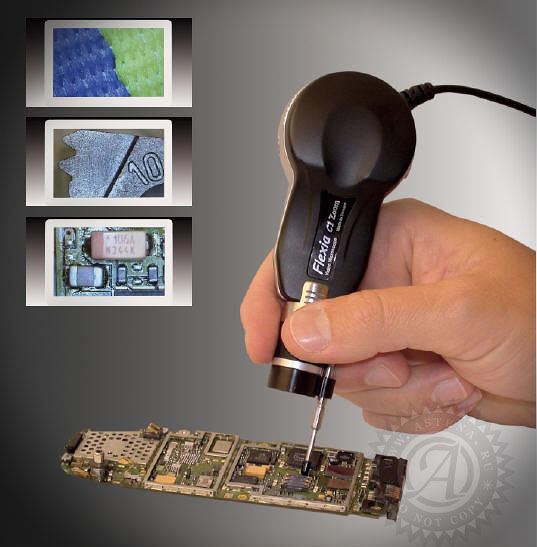

видеомикроскоп Flexia C1

Flexia C1. Видеомикроскоп для визуального контроля (Optilia, Швеция)

Ручной, эргономичный, антистатический видеомикроскоп способен увидеть недоступные для обычных микроскопов компоненты

Видеомикроскоп Flexia C1 предназначен для высококачественного отображения объекта с увеличением до х500 на любом мониторе или телевизоре, имеющим видео вход (PAL), а также на VGA - мониторе, если использовать конвектор. Устройство Flexia C1 выполнено в виде эргономичной рукоятки и в базовом варианте предназначено для работы с руки. В этом случае оператору предоставляются неограниченные возможности для инспекции даже самых труднодоступных объектов. Например, для контроля электронных модулей можно не снимать печатные платы с устройств, а работать внутри изделий. При необходимости видемикроскоп может быть доукомплектован штативом, координатным столом, а также объективами с другими параметрами.

Штатный макро-зум объектив оснащен круговой светодиодной подсветкой и опорным телескопическим штоком, который полностью устраняет дрожание руки и позволяет плавно "наезжать" на объект. При использовании объективов с фиксированным увеличением х100, х170, х250 и х500 можно воспользоваться рассеивателем, позволяющим установить микроскоп вплотную к объекту, что очень удобно, например, при инспекции металлизированных отверстий в печатных платах.

Благодаря большому фокусному расстоянию (для макро-зум объектива 1-60х теоретически это бесконечность) Flexia C1 со штативом прекрасно подходит для выполнения точных работ под микроскопом. Однако, если требуется удлиненная рабочая дистанция и при этом очень большое увеличение, рекомендуется использовать систему Flexia LWD.

Модельный ряд Flexia C1 представлен несколькими видеомикроскопами, различающимися штатными объективами и исполнением: стандартное или антистатическое (EN 100 015-01, IEC 61340-5-1, IEC 61340-5-2).

Системы и дополнительные принадлежности к видеомикроскопу Flexia C1

Характеристики

Параметры Значения
Электропитание 14+/-2В, 200mA
Размеры, вес 140х50х36мм, 180г
Условия для работы 0...+45°С, макс.95%
Матрица 1\4"Sony SuprHAD CCD
Видеосигнал Composite PAL,1v t-t/75
Штатные объективы 100х, макро-зум 1-60х
Рабочая дистанция для объект. 100х 22мм
Рабочая дистанция для макро-зум объектива бесконеч -8 мм
Поле обзора для объектива 100х 2,5мм
Поле обзора для макро-зум объектива 500 - 5мм
Реальное увеличение для монитора 14" с объективом 100х и макро-зум объективом 110х
1-70х
