Области применения видеомикроскопов Flexia:
- качественный визуальный контроль
- инспекция труднодоступных компонентов
- точная пайка под микроскопом
- фото и видео документирование
- бесконтактные измерения объектов
- контроль качества пайки BGA
Ведущий европейский производитель промышленных видеосистем - шведская компания Optilia - представляет мобильный видеомикроскоп Flexia, а также ряд устройств, построенных на его базе, позволяющих выполнять качественный визуальный контроль пайки SMD и BGA-компонентов, инспектировать труднодоступные компоненты, контролировать процессы, вести документирование, а также осуществлять бесконтактные измерения.

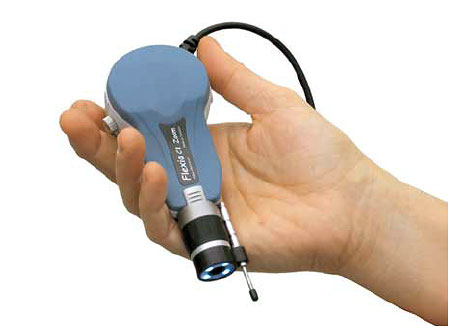

Видеомикроскоп Flexia представляет собой компактную видеокамеру высокого разрешения, выполненную в виде эргономичной рукоятки. Быстро заменяемые объективы оснащены круговой светодиодной подсветкой, создающей бестеневой эффект. Благодаря применению светодиодов с чистым белым свечением, система обеспечивает великолепную цветопередачу. Видеомикроскопы Flexia могут быть укомплектованы макро зум-объективом с увеличением до 100х или объективами с фиксированным увеличением 100х, 170х, 250х и 500х. Аналоговая версия микроскопа Flexia C1 может быть подключена к любому монитору с видео входом (PAL) или к VGA - монитору через соответствующий конвертор. Цифровая модель Flexia D1 подключается к компьютеру через USB - порт.
Мобильный визуальный контроль

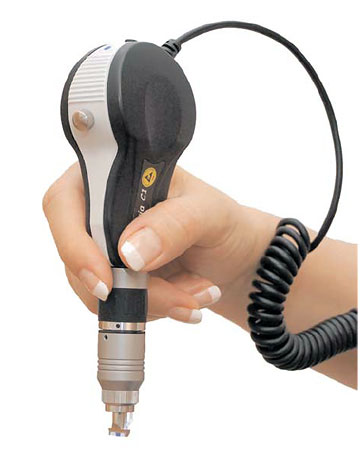

В отличие от традиционного микроскопа, под который нужно ставить объект изучения, видеомикроскоп может быть сам поднесен в любую точку объекта. Это дает уникальную возможность инспектировать, например, электронные модули в их рабочем положение без демонтажа. При этом, можно не волноваться за чувствительные к электростатике компоненты: микроскопы Flexia поставляются в антистатическом исполнении в соответствие с европейскими стандартами EN 100 015-01 и IEC 61340-5-1/2. Для предотвращения дрожания микроскопа в руке большинство объективов оснащены телескопическим штоком, на который можно опереть прибор, как на микроштатив.

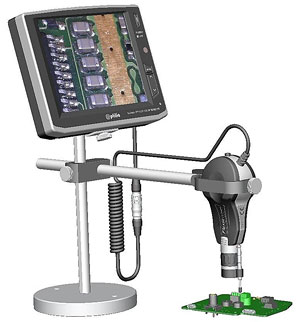

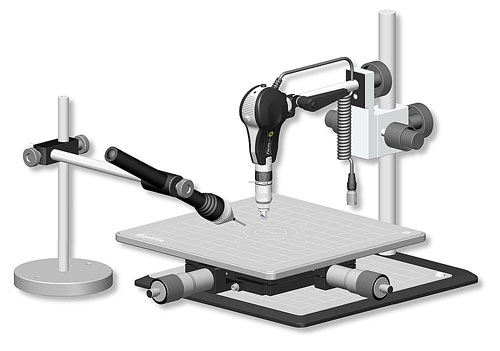

При визуальном контроле плоских объектов, например печатных проводников, отверстий с металлизацией и т.п удобно воспользоваться дефлектором - специальным стеклянным колпачком-рассеивателем на объективе. Дефлектор прижимается непосредственно к поверхности объекта, а его размеры подобраны так, что эта поверхность оказывается всегда в фокусе. Для случая, когда все-таки удобнее пользоваться стационарным штативом, ко всем моделям Flexia предлагаются штативы с фокусировкой различных конструкций.
Варианты применения видеомикроскопов
Фото и видео документирование
Цифровой видеомикроскоп Flexia D1 позволяет не
только получить высококачественное изображение
объекта, но и сохранить его в виде цифровой
фотографии или видеоролика.

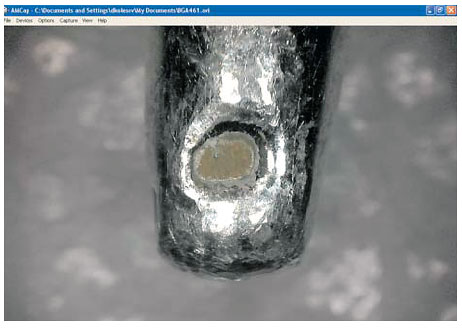

Например, на рисунке дана фотография бракованного
наконечника паяльника, случайно попавшего к нам
при испытаниях системы. Снимок сделан при
увеличении приблизительно 60x (для монитора 14").
Напомним, что при использовании соответствующего
объектива максимальное увеличение
видеомикроскопа может быть до 500х.

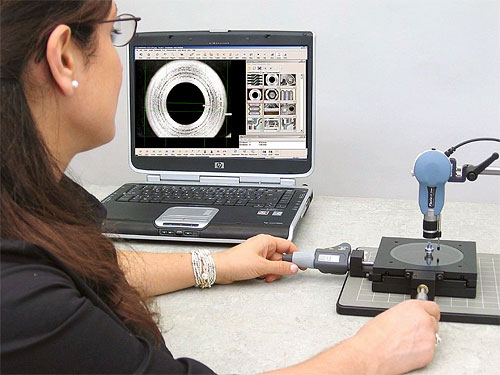

Бесконтактные измерения размеров объекта
Благодаря специальному ПО "Picsarа" видеомикроскоп позволяет анализировать изображение объекта. В частности, можно выполнять микроизмерения по трем координатам, не прикасаясь к предмету. При этом форма объекта не имеет значения: это может быть печатный проводник, контактная площадка, переходное отверстие или шарик BGA. Все эти объекты могут находиться в любом месте на плате, в том числе в местах, недоступном для традиционных измерительных инструментов. Результаты измерений остаются на изображении в виде стрелок и цифр и таким образом удобно документируются.

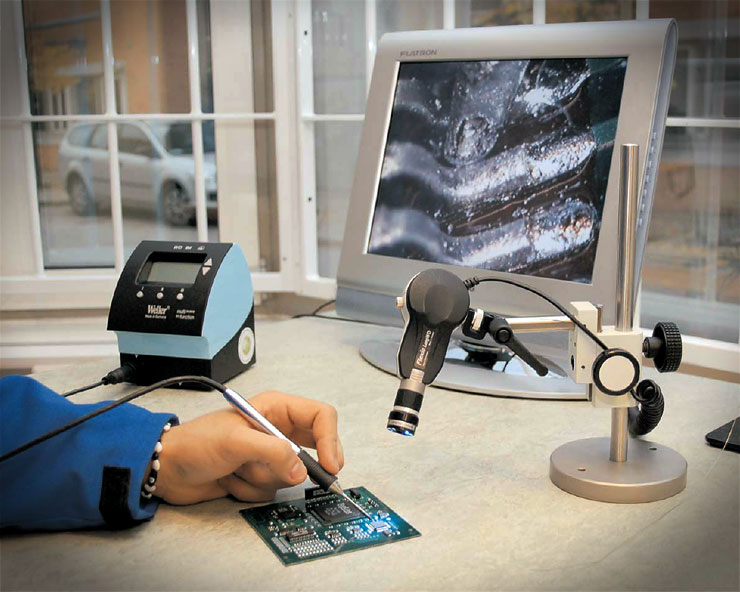

Визуальный контроль точных процессов
Особое место в модельном ряду видеомикоскопов занимает Flexia LWD (Long Working Distance) - вариант с увеличенным рабочим расстоянием - 120mm. Он предназанчен для визуального контроля точных процессов, а также для ручного монтажа микрокомпонентов. В отличие от обычного микроскопа, Flexia LWD располагается не над объектом, а сбоку от него. В этом случае микроскоп не загораживает компонент и совершенно не мешает работе, оставляя монтажнику достаточно свободного места для манипуляций с паяльником. Устройство снабжено зум-объективом с увеличением 150х и усиленной круговой подсветкой.

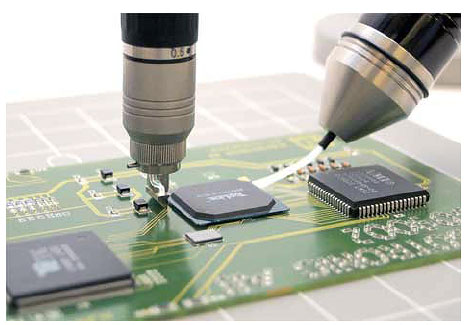

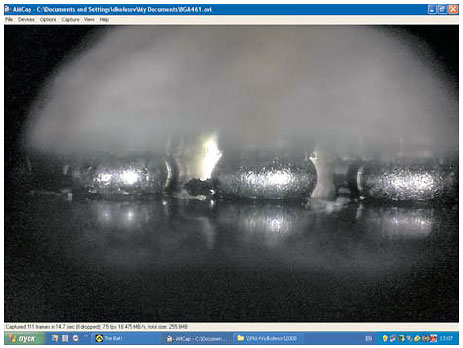

Контроль пайки BGA

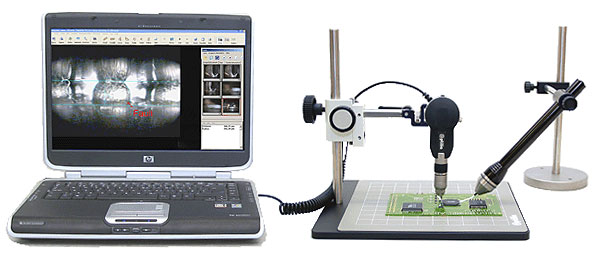

Видеомикроскопы Flexia - один из самых эффективных и экономичных инструментов контроля пайки BGA-компонентов. При замене объектива на оптическую головку с боковым зрением микроскоп превращается в эргономичный эндоскоп, который можно использовать, удерживая его в руке или закрепив на штативе.
Оптическая микроголовка системы Flexia BGA настолько миниатюрна, что позволяет работать на платах с очень плотным монтажом, где расстояние между компонентами не превышает 1мм, а просвет под корпусом BGA - всего 0,05мм. Головка снабжена встроенной системой подсветки. Кроме того, при контроле BGA, как правило, вместе с эндоскопом используется оптоволоконный фонарь, обеспечивающий фоновую подсветку.
В отличие от всех выпускаемых в мире эндоскопов для BGA-компонентов, только Flexia может работать "с руки" и таким образом применяться для контроля модулей непосредственно в электронных изделиях. При этом, качество изображения настолько высокое, что по форме шариков можно точно оценить работу теромопрофиля и обнаружить возможные дефекты пайки. Контроль BGA можно сделать еще более эффективным, если использовать ПО "Picsara", позволяющее выполнять анализ дефектов и бесконтактные измерения.
Здесь перечислены варианты использования видеомикроскопов, которые наиболее характерны для электронной промышленности. Однако на этом область применения этих устройств не ограничивается. Видеомикроскопы Flexia получили широкое распространение в точном машиностроении, научных исследованиях, медицине и многих других областях, где требуется увеличение с высоким качеством изображения вне зависимости от местоположения объекта.
