Измеритель сопротивления заземления Fluke 1625
Измерители сопротивления заземления серии 1620 компании Fluke не только позволяют измерить сопротивление заземления с помощью классического теста падения напряжения, но и обеспечивают тестирование ускоренными методами "Выборочный" и "Безэлектродный". Тестирование методом "Выборочный" не требует отсоединения электрода для проведения измерений, что повышает уровень безопасности при выполнении работ. В отличающемся своей простотой методе "Безэлектродный" обеспечивается быстрая проверка заземления с помощью двух трансформаторов тока (щупов), прикрепляемых к заземляющему проводнику с помощью охватывающих зажимов. Модель измерителя сопротивления заземления 1623 отличается простотой управления одной кнопкой и является универсальным прибором "все в одном", тогда как модель 1625 обеспечивает большую гибкость управления для применения в условиях с высокими требованиями.
Сопротивление заземления и сопротивление грунта необходимо измерять при решении следующих задач:
- Разработка систем заземления;
- Установка новых систем заземления и электрооборудования;
- Периодическая проверка систем заземления и молниезащиты;
- Установка мощного электрооборудования, например, трансформаторов, распределительных щитов, электроприводов и т.д.
|
|

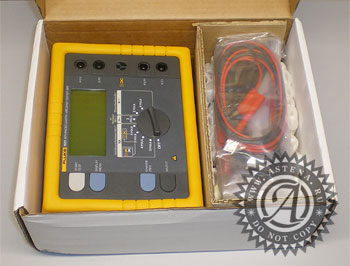

| Упаковка прибора Fluke 1625 | |
|
|

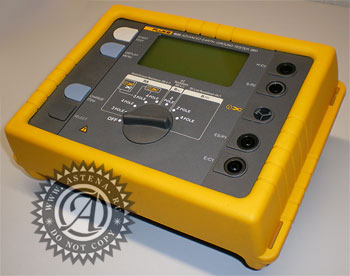

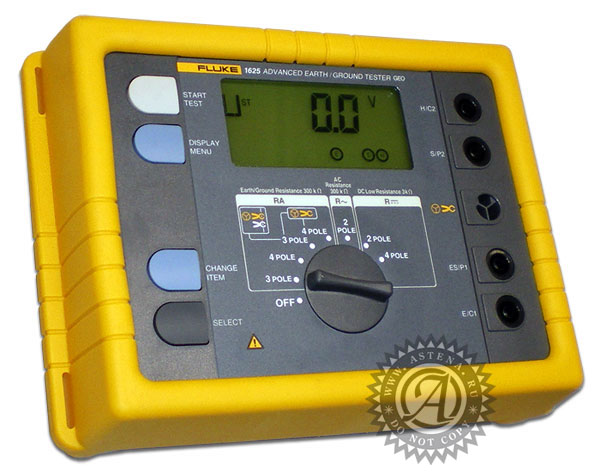

| Внешний вид измерителя сопротивления заземления Fluke 1625 | |
|
|

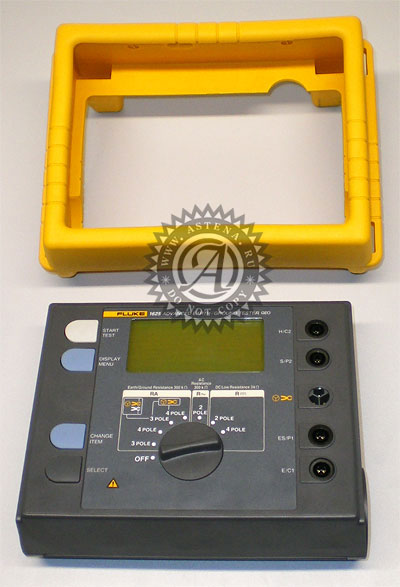

| Прибор Fluke 1625 с защитным чехлом | |
|
|

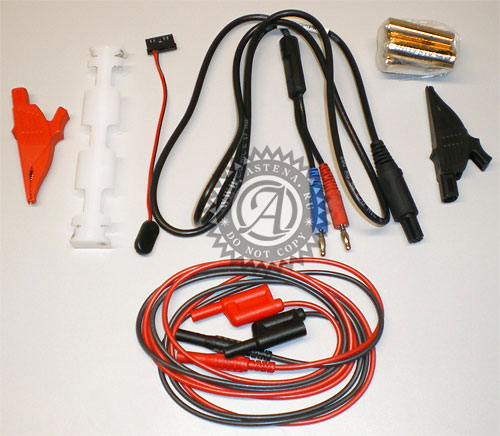

| Комплектация прибора Fluke 1625 | |
|
|
| Инструкция по эксплуатации + ПО | Калибровочный сертификат на Fluke 1625 |
Особенности Fluke 1625:
Принадлежности, входящие в комплект поставки:
Fluke 1625: Защитный чехол,
2 тестовых провода,
2 зажима типа "крокодил",
ремешок для переноски,
Руководство пользователя.
Набор Fluke 1625: То же с добавлением набора электродов и кабелей для четырехполюсных измерений и набора для измерений в режимах Выборочный / Безэлектродный
| Трех- и четырехполюсное измерение сопротивления заземления | • |
| Четырехполюсное измерение сопротивления грунта | • |
| Двухполюсное измерение сопротивления на переменном токе | • |
| Двух- и четырехполюсное измерение сопротивления на постоянном токе | • |
| Выборочное тестирование без отсоединения заземляющего проводника (1 зажим) |
• |
| Безэлектродное тестирование контура заземления (2 зажима) | • |
| Частота измерения 128 Гц | • |
| Частота измерения полного сопротивления заземления 55 Гц | • |
| Автоматическая регулировка частоты (AFC) (в диапазоне 94 - 128 Гц) | • |
| Переключаемое напряжение измерения 20/48 В | • |
| Программируемые пределы и настройки | • |
| Проверка целостности со звуковым сигналом | • |
| Устойчивость к пыли/воде | IP56 |
| Соответствие стандартам безопасности CAT II 300 V CAT II 300 V | CAT II 300 V |
Характеристики
| Параметры | Значения |
|---|---|
| Диапазон сопротивлений | от 0 до 300 кОм |
| Операционная ошибка | ± 5% |
| Напряжение тестирования | 20 / 48 В |
| Ток короткого замыкания | 250 мА |
| Тип элемента питания: | 6 щелочных батарей типа AA |
| Размеры (высота x ширина x глубина): | 110 мм x 180 мм x 240 мм |
| Вес: | 1,5 кг |
