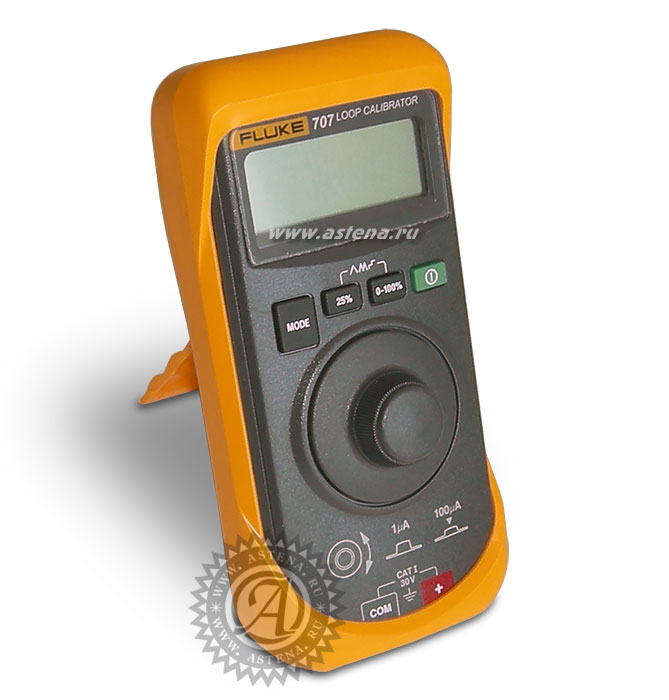

Калибратор петли тока Fluke 707

Fluke 707



Калибратор петли тока 707


Калибратор петли тока 707

Довольно часто удалённые компоненты (исполнительные механизмы, регистрирующие элементы, датчики-преобразователи и пр.) подключаются к промышленным сетям по стандарту HART, что дает возможность реализовать передачу цифровой информации для управления интеллектуальными устройствами поверх токовой петли. Используя калибратор Fluke 707, вы можете выполнять проверку и настройку не только активных и пассивных сетевых компонентов с интерфейсом "аналоговая петля", но и HART устройств.

По своим измерительным возможностям калибратор петли тока Fluke 707 подобен модели Fluke 705, но обладает более высокой точностью и функциональностью. С его помощью вы можете выполнять измерение, генерацию и симуляцию токовой петли, испытывая и настраивая контуры, датчики и исполнительные механизмы производственных систем управления технологическими процессами и промышленных сетей, а также измерять постоянное напряжение в линиях передачи (которое используется для питания датчиков) и на выходах сетевых компонентов.

Так как сопротивление измерительного контура Fluke 707 составляет 250 Ом, то данная модель может использоваться для калибровки аппаратуры HART.

При проверках линейности приращение шага может осуществляться не только дискретно (на 25 %, нажатием соответствующей кнопки), но и плавно (с помощью фиксируемого вращающегося верньера), что обеспечивает более высокую гибкость при выполнении калибровок. Благодаря оптимальному расположению органов управления, работать с прибором вы можете одной рукой.

Защита входов напряжения предохраняет электронику прибора от пробоя при аварийных ситуациях и внезапных перегрузках в сети.

При подготовке калибратора к измерениям вы можете быстро проконтролировать диапазон, а также уровень нулевой точки, используя функцию проверки установки.

Основные особенности Fluke 707:

  • Одновременная индикация данных в миллиамперах и в %
  • Точность до 0,02%
  • Измеряет, генерирует и имитирует сигналы тока
  • Кнопка 25 % - шага обеспечивает быструю, легкую проверку линейности
  • Функция “Проверка установки” обеспечивает быстрое подтверждение нулевой точки и диапазона проверки
  • Функции медленного, быстрого линейного (пилообазного) изменения и пошаговая функция
  • Внутреннее питание петли тока 24 вольт
  • По умолчанию запуск на 0 - 20 миллиампер или 4 - 20 миллиампер
  • Фиксируемый вращающийся верньер (пило-образного) для работы только одной рукой
  • Высокая точность: 0,015%
  • Защита входов напряжения
  • Сопротивление контура 250 Ом для аппаратуры HART

Принадлежности, входящие в комплект поставки: C10 желтый защитный чехол Тестовые выводы TL75, зажимы типа “крокодил” для промышленного использования AC72, инструкция



Производитель калибратора петли тока Fluke 707 - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke 707

Параметры Значения
Измерение напряжения
Диапазон 0-28 В пост. ток
Разрешение 1 мВ
Точность 0.015% знач. + 2ед.
Измерение силы тока
Диапазон 0-24 мА
Разрешение 0,001 мА
Точность 0.015% знач. + 2 ед.
Генерация тока
Диапазон 0-20 мА или 4-20 мA
Точность 0.015% знач. + 2 ед.
Мощность 1200 Ом @ 24 мA
Питание петли во время измерение мА 24 В
Отображ тока и % от диапазона да
Авто шаг, авто ускорение да
Проверка установки да
Вес 0,35 кг
Размеры (высота x ширина x глубина): 164 мм x 75 мм x 47 мм
Рабочая температура от -10 до 55 °C
Срок службы батареек 18ч, как правило, при 12 мА
