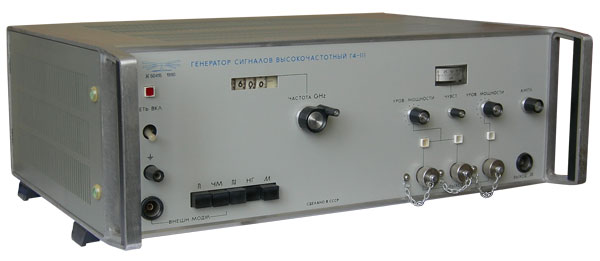

Генератор Г4-111 (справочная информация о приборе)
Генераторы типов Г4-111, Г4-111А, Г4-111Б - источники СВЧ-колебаний с некалиброванным по мощности выходом. Обеспечивают калибровку измерителей мощности, измерение потерь, ослаблении, КСВН, импедансов и др. Могут использоваться как имитаторы помехи или передатчики основного сигнала, а также для измерения параметров антенн и антенных трактов. Находят применение при испытаниях диодов, варакторов и т. д.
Производитель генератора Г4-111 - ГП "Нижегородский завод им. М.В. Фрунзе".
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | 6 - 17,85 ГГц |
| Пределы допускаемой основной погрешности установки частоты | +0,5 % |
| Уровень выходного сигнала | 40 мВт (6-8,9 ГГц), 20 мВт (8,9-12,05 ГГц), 8 мВт (12.05--16.6 ГГц), 4 мВт (16,6-17,44 ГГц), 2 мВт (17,44-17,85 ГГц) |
| Ослабление выходной мощности | 0—30 дБ |
| Нестабильность уровня выходной мощности за 15 мин работы | 0,1 дБ |
| Мощность сигнала на выходе для подключения ЭСЧ (500м, коаксиал 7/3 мм) | 300 мВт (6—9 ГГц), 500 мкВт (9-12,7 ГГц) |
| Параметры внешней ИМ | частота повторения 0,05-10 кГц амплитуда 9—12 В длительность импульса 0,5-50 мкс длительность фронта и среза 0,2 и 0,3 мкс соответственно |
| Частота повторения меандра | 1 кГц 10% (при внутренней модуляции), 0,4-2 кГц (при внешней модуляции) |
| Полоса электронной перестройки | 3 МГц |
| Потребляемая мощность | 140 В-А |
| Питание | 220±22 В, 50±35 Гц; 115±5.5 В, 400 Гц |
| Габариты | 490x175x355 мм |
| Масса | 24 кг |
