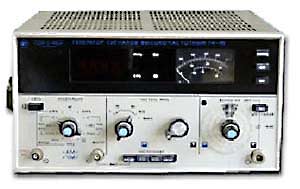

Генератор Г4-151 (справочная информация о приборе)
Генератор сигналов высокочастотный Г4-151 предназначен для проверки и настройки различных радиоприемных устройств, работающих в режимах немодулированных колебаний (НК), амплитудной (AM), частотной (ЧМ) и импульсной (ИМ) модуляций, а также комбинированных модуляций амплитудно-частотной и импульсно-частотной.
Генератор рассчитан для работы в лабораториях, цехах и ремонтных мастерских, в том числе и подвижных. Прибор широко применяется при разработке, производстве, эксплуатации и ремонте средств связи, имеет низкий уровень амплитудных и фазовых шумов вблизи несущей.
Производитель Г4-151 - ГП "Нижегородский завод им. М.В. Фрунзе".
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Частотные параметры | ||
| Диапазон частот | 1...512 МГц | |
| Дискретность в диапазоне частот | 0,1...1 кГц | |
| Погрешность установки частоты в режиме СИНХР | ±1*10-5 fн | |
| Нестабильность частоты за 15 мин после 1 часа самопрогрева в режиме СИНХР | ±1*10-5 fн | |
| Параметры выходного напряжения | ||
| Пределы изменения выходного напряжения | 1*10-7...1В | |
| Погрешность установки опорного значения выходного сигнала 0,1 В | ±1 дБ | |
| Погрешность установки ослабления | ±1 дБ | |
| Паразитная AM в полосе 0,3...3,4 кГц (в режиме НК) | 0,1 % | |
| Паразитная ЧМ в полосе 0,3...3,4 кГц (в режиме НК) | (1*10-7 fн+5) Гц | |
| Нестабильность выхода за 15 минут после 1 часа самопрогрева | ±1 дБ | |
| Параметры модуляции | ||
| Пределы регулировки коэффициента АМ | 0...90 % | |
| Погрешность установки коэффициента АМ | 5...10 % | |
| Диапазон частот внешнего модулирующего сигнала | 30...60000Гц | |
| Пределы изменения девиации частоты в диапазоне 10...512 МГц | 1...100 кГц | |
| Погрешность установки девиации частоты | 10 % | |
| Внешняя импульсная модуляция: | ||
| длительность импульсов | 0,3...1000 мкс | |
| частота следования | 0,05...10 к Гц | |
| ослабление сигнала в паузе | -40...-80 дБ | |
| амплитуда импульсов | не более 5В | |
| Коэффициет гармоник огибающей в диапазоне модулирующих частот 0,05...20 кГц | 3 % | |
| Коэффициет гармоник огибающей при девиации 50...100кГц | 3 % | |
| Коэффициет гармоник при Fм=1кГц на частотах 70 и 100 МГц: | ||
| при девиации 50 кГц | не более 0,5 % | |
| на частоте 10,7 МГц | не более 1 % | |
| Внутренняя модуляция МЕАНДР | 1 кГц | |
| Прочие параметры | ||
| Сопротивление нагрузки | 50 Ом | |
| Интервал рабочих температур | -10...500С | |
| Питание от: | ||
| от сети 50 Гц | 220 В ±10% | |
| от сети 400 Гц | 115 В ±5% | |
| Потребляемая мощность | 80 В*А | |
| Габаритные размеры | 320х175х330 | |
| Масса | 13 кг | |
| Время непрерывной работы | 16 ч | |
| Средняя наработка на отказ | 5000 ч | |
| Технический ресурс | 10000 ч | |
| Средний срок службы | 15 лет | |
