Генератор сигналов функциональный Г6-43

Г6-43

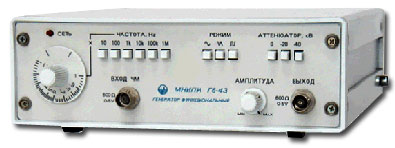

Генератор Г6-43 (справочная информация о приборе)

Генератор Г6-43 (генератор сигналов функциональный) является многофункциональным прибором, обладает широким диапазоном частот, формирует калиброванные сигналы трёх форм. Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Производитель генератора Г6-43 - ОАО "МНИПИ", Республика Беларусь, г. Минск.

Технические характеристики

Параметры Значения
Формы выходных сигналов Синусоидальной, треугольной и прямоугольной форм
Диапазон частот 1 Гц - 1 МГц
Погрешность установки частоты ≤ 10% от максимальной частоты поддиапазона
Нестабильность частоты За 15 мин - 0,5%
Амплитуда без нагрузки ≥ 20 В (размах сигнала)
Амплитуда при нагрузке 600 Ом ≥ 10 В (размах сигнала)
Плавное ослабление ≥ 20 дБ
Плавное смещение сигналов -
Для сигналов синусоидальной формы
Коэффициент гармоник ≤ 5% в диапазоне от 10 Гц до 100 кГц
Для сигналов прямоугольной формы
Длительность фронта и среза ≤ 150 нс
Выбросы на вершинах сигнала ≤ 5% при работе на согласованную нагрузку
Асимметрия импульсов ≤ 5%
Для сигналов треугольной формы
Коэффициент нелинейности ≤ 1,5% в диапазоне частот от 1 до 100 Гц
Для сигналов ТТЛ уровня
Значение напряжения высокого уровня -
Значение напряжения низкого уровня -
Время перехода из высокого уровня в низкий и наоборот -
Внешнее управление частотой (ЧМ модуляция) Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда ≤ 5 В, полярность любая
Общие характеристики
Напряжение питания (220 ±22) В частотой (50 ±0,5) Гц
Потребляемая мощность ≤ 10 ВА
Габаритные размеры (HxWxD) 210x248x71
Масса 2 кг
Условия эксплуатации
Рабочая температура + 5-40 °С
Влажность 80% при 25 °С
Заменяемые приборы Г6-27, Г6-28, Г6-29
