Кабельный прибор ИРК-ПРО 20

Кабельный прибор ИРК-ПРО 20

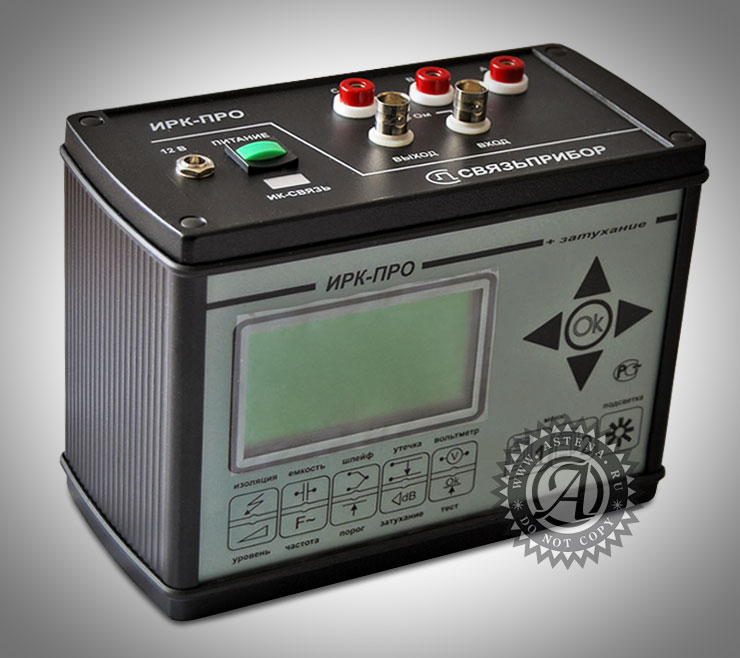

Кабельный прибор ИРК-ПРО 20 - измерительный мост + NEXT 1020 Гц

ИРК-ПРО 20 предназначен для измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.

ИРК-ПРО 20 позволяет определять расстояние до участка с пониженным сопротивлением изоляции кабеля, места обрыва или перепутывания жил кабеля. Прибор оснащен графическим дисплеем, удобным меню, вольтметром, генератором и допусковым контролем по переходному затуханию на гостовой частоте 1020 Гц.

Особенности прибора ИРК-ПРО 20

  • Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля
  • Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце
  • Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием
  • Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты
  • Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений

Встроенный в прибор ИРК-ПРО 20 измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля.

Прибор включен в государственный реестр № 28434-04
Сертификат об утверждении типа средств измерений ГОСТ № 19616
Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729

Технические характеристики

Параметры Значения
диапазон измерения сопротивления изоляции 1 кОм - 50 000 МОм
диапазон электрической емкости 0,1 - 2000 нФ
диапазон измерения сопротивления шлейфа 0 - 10 кОм
испытательное напряжение 400 В, 180 В
диапазон измерения напряжения 0 - 300 В
диапазон Rп в месте повреждения изоляции 0 - 20 Мом
максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 - 3 МОм
0,1%+1м
максимальная погрешность измерения сопротивления шлейфа в диапазоне 0 ÷ 3000 Ом ±0,1% + 0,1 Ом
3 кОм ÷ 10 кОм ±0,1 кОм
максимальная погрешность измерения омической асимметрии ±0,1% + 0,1 Ом
максимальная погрешность измерения сопротивления изоляции ±2% + 1 кОм
максимальная погрешность измерения емкости ±2% + 0,1нФ
питание прибора от встроенного аккумулятора 4 АА NiMh
потребляемая мощность не более 3 Вт
габариты 130х170х85 мм
вес 1,3 кг
Контроль по переходному затуханию
Частоты измерительных сигналов 800 Гц; 1020 Гц; 1200 Гц
Максимальная погрешность установки частоты 1%
Диапазон измерения затухания 0 до -90 дБ
Максимальная погрешность измерения затухания ±(1%+0,2дБ) в диапазоне от 0 до -80 дБ
±(2%+0,3дБ) в диапазоне от -80 до -90 дБ
Уровень выходного сигнала -3 дБм; 0 дБм; +3 дБм
Максимальная погрешность установки уровня ±0,5 дБм
Входное и выходное сопротивление 600±30 Ом
