Рефлектометр и измерительный мост ИРК-ПРО Гамма
Рефлектометр ИРК-ПРО Гамма (DSP-рефлектометр) предназначен для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар. ИРК-ПРО Гамма как мост RFL позволяет проводить измерение расстояния до понижения изоляции кабеля; определять места обрыва жил кабеля; измерять сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.
Особенности прибора ИРК-ПРО Гамма
Рефлектометр:- Определение расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар
- Функция подавления шумов в условиях интенсивных помех. Стабилизация РФГ
- Функция «антилыжа» предназначена для выравнивания рефлектограммы при измерениях на длинных кабелях
- Компенсация затухания в кабеле
- Работа на длинных и проблемных кабелях
- Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления
- Позиционирование измерительных курсоров по максимумам (минимумам)
- Измерение расстояния до понижения изоляции кабеля
- Определение места обрыва или перепутывания жил кабеля
- Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей
- Работа с симметричными и несимметричными кабелями
- Автоматизация проведение измерений на многопарных кабелях
- Проверка связи с удаленными компьютерами по протоколу TCP/IP
- Проверка IPTV
- Система «мгновенный старт»
- Цветной сенсорный дисплей 800х480
- Многофункциональное меню
- Связь с компьютером через USB
- Запись результатов на внешний Flash накопитель
- Поддержка работы с компьютерной мышкой
- Поддержка базы данных кабелей
- Работа с удаленным FTP сервером

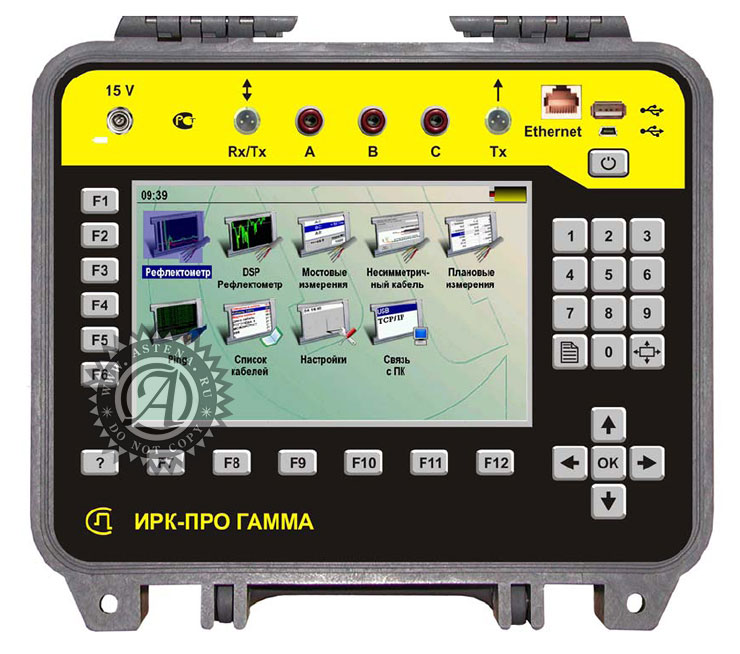

ИРК-ПРО Гамма является современным мощным рефлектометром на большие длины кабеля с цветным графическим дисплеем (с высоким разрешением 640х480). Прибор может использоваться как измерительный мост ИРК-ПРО, выполнять сценарии поиска повреждений, вести протокол поиска. ИРК-ПРО Гамма имеет быструю связь с компьютером через USB порт и возможность подключения внешних устройств (модемы, принтеры).
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон измерения сопротивления изоляции | 1 кОм - 50000 МОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления шлейфа | 0 - 10 кОм |
| Испытательное напряжение | 400 В, 180 В |
| Диапазон Rп в месте повреждения изоляции | 0 - 20 МОм |
| Диапазон измерения напряжения | 0 - 300 В |
| Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 - 3 МОм 0,1%+1м |
| Максимальная погрешность измерения Rшл | 0 ÷ 3000 Ом ± 0,1%+0,1 Ом |
| Максимальная погрешность измерения Ra | ± 0,1%+0,1 Ом |
| Максимальная погрешность измерения сопротивления изоляции | 0 ÷ 999 кОм ± 2% ± 1 ед 1МОм ÷ 999МОм ± 2% ± 1ед 1000МОм ÷ 4999МОм ± 5% ± 1ед 5ГОм ÷ 10 ГОм ± 10% ± 1ед свыше 10 ГОм не нормируется |
| Максимальная погрешность измерения емкости | ±2% + 1ед |
| Диапазоны расстояний,измеряемых рефлектометром | 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 м |
| Максимальное разрешение | 0,2 м |
| Перекрываемое затухание | Не менее 80 дБ |
| Регулируемая амплитуда зондирующего импульса | 6 - 18 В с шагом 1 В |
| Длительность зондирующего импульса | 8 ÷ 50000 нс |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256, 512 |
| Диапазон установки коэффициента укорочения | 1 ÷ 7 с шагом 0,001 |
| Питание от встроенного аккумулятора | 6 элементов типа С NiMh 3.2 Ач |
| Потребляемая мощность | 7 Вт |
| Габариты / вес | 270 х 240 х 120 / 2,5кг |
