Базовая модель 5.10 - самая дешевая в новой линии ИРК-ПРО. Высокие технические характеристики в сочетании с простотой управления позволяют использовать прибор в самых сложных ситуациях. Вместе с тем, в этой модели ограничен объем сервиса: отсутствует релейное переключение, память и связь с компьютером. Модель может эффективно использоваться в тех случаях, когда не требуется проведение плановых измерений, а основной задачей измерителя является разовые проверки или отыскание неисправностей кабеля.

Назначение и область применения.

Прибор "ИРК-ПРО версия 5.10.00" выпускается взамен прибора "ИРК-ПРО" ("ИРК-ПРО версия 5"), является функциональным аналогом прибора кабельного переносного типа ПКП-3,-4,-5. Он предназначен для определения расстояния до участка с пониженным сопротивлением изоляции всех типов симметричных кабелей, измерения сопротивления изоляции и сопротивления шлейфа, омической асимметрии, измерения электрической емкости кабеля.

Применяется при строительстве и эксплуатации кабельных линий связи.

Прибор имеет сертификат об утверждении типа средств измерений RU.C.35001A № 5588 и внесен в Госреестр средств измерений под № 17719-98, а также сертификат соответствия Госкомсвязи России № ОС/1-КИА-109 от 9 марта 2000 г.

Особенности конструкции ИРК-ПРО

В приборе используется микропроцессорное управление, расчет производится автоматически. Результаты выводятся на многострочный алфавитно-цифровой дисплей. В память прибора занесены параметры большинства используемых электрических кабелей связи. Прибор может рассчитать по шлейфу длину кабеля любых марок. Применен новый метод измерения емкости, при котором результаты не зависят от длины кабеля, а разрешение 0,1 нФ позволяет определять на коротких участках расстояние обрыва с точностью до 1 м. Стабильные показания при помехах и напряжении на поврежденном кабеле. По сравнению с “ИРК-ПРО v.5” имеет большую точность измерений и в 2 раза меньший объем. При испытаниях прибор функционировал при температурах до –20 °С.

ИРК ПРО 5.10 Кабельный прибор

Комплектность ИРК-ПРО

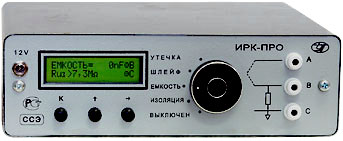

Прибор ИРК-ПРО версия 5.10
Сумка для переноски
Набор измерительных проводов
Аккумуляторная батарея (12 В; 1.2 А*ч) - встроена в прибор
Зарядно-питающее устройство от сети 220 В
Техническое описание

Технические характеристики

Параметры Значения
Определение расстояния при одновременном повреждении всех жил кабеля.
Прямые показания расстояния в метрах на расстоянии до 60 км
Диапазоны измеряемых параметров переходного сопротивления в месте понижения сопротивления изоляции: 0…20 МОм
сопротивления шлейфа: 0…10 кОм
сопротивления изоляции: 1 кОм…30000 МОм
электрической емкости: 1…2000 нФ
Погрешность измерения сопротивления шлейфа в диапазоне 0…3000 Ом: ±(0.001R + 0.1 Ом)
в диапазоне 3 кОм…10 кОм: ±0.1 кОм
Погрешность измерения омической асимметрии ±(0.002R + 0.1 Ом)
Погрешность измерения сопротивления изоляции ±(0.1R + 1 кОм)
Погрешность измерения емкости ±(0.1С + 1 нФ)
Погрешность определения расстояния до дефектного участка (при Rизоляции 0…20 МОм): 1 м
Испытательное напряжение, не менее 350 В
Электропитание от встроенного аккумулятора
Потребляемая мощность, не более 1.5 Вт
Условия эксплуатации температура окружающей среды: –20…+50 °С;
относительная влажность воздуха при 30 °С: до 90 %;
атмосферное давление: 86…106 кПа
Габаритные размеры (измерительного блока): 230 х 120 х 70 мм
Масса ИРК-ПРО измерительного блока: 1.75 кг; всего комплекта: 3 кг
