Просмотр аномалий сигнала, автоматические измерения и математика в осциллографах Keysight 6000S и 6000Х

Новейшие многокомпонентные осциллографы Keysight 6000S и 6000Х


Просмотр аномалий сигнала

В осциллографах 6000S/X, традиционно для приборов Keysight, значительное внимание уделено обнаружению различных аномалий в исследуемых сигналах. Сложные сигналы, в том числе с аномалиями, удобно рассматривать с похмощью функции растяжения Zoom. Она особенно эффектна на большом экране осциллографов 6000S.

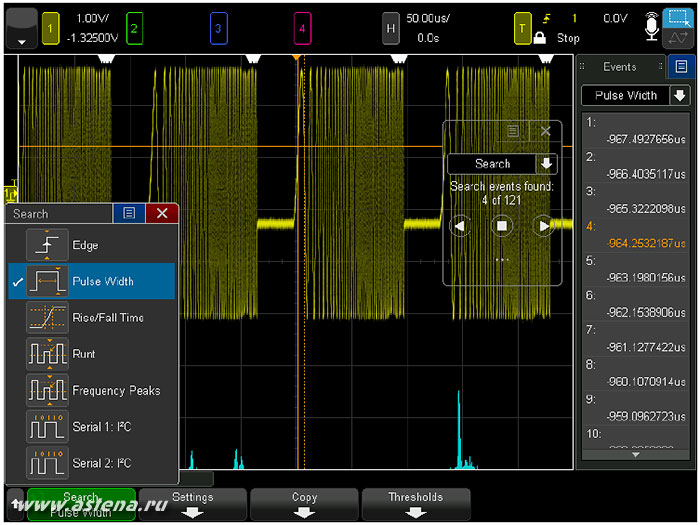

Многие виды аномалий, например связанные с изменением амплитуды или длительности импульса, удается обнаружить, применяя запуск развертки по особым условиям. На рис. 5 показано окно поиска по длительности импульса. Выделяются первые импульсы пачек, имеющие максимальную длительность. Система запуска осциллографов рассчитана на обнаружение всевозможных аномалий.

Поиск удлиненного импульса в пачке

Рис. 5. Поиск удлиненного импульса в пачке

Осциллографы позволяют выделять прямоугольником так называемые области интереса, в частности аномальные или просто особые участки осциллограмм, и запускать с них развертку простым касанием пальца. Таким образом реализуется быстрая идентификация и отображение данных участков.

С помощью опции DSOX6JITTER в осциллографах выполняется расширенный анализ джиттера. Кнопка Jitter вызывает появление окна анализа джиттера (рис. 6). Возможны и другие опции расширенного анализа тестируемых устройств и сигналов.

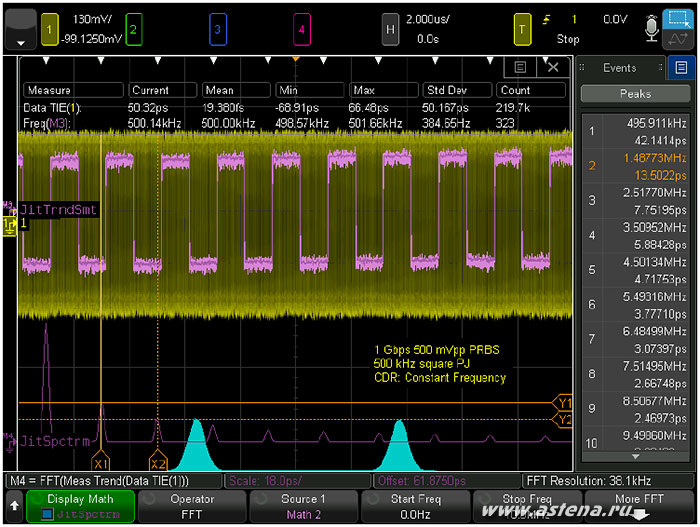

Окно анализа джиттера с построением его микрогистограмм

Рис. 6. Окно анализа джиттера с построением его микрогистограмм, спектра и таблицы его автоматических измерений

Автоматические измерения и математики

Отличием новых осциллографов являются расширенные возможности проведения автоматических измерений и математической обработки осциллограмм. Приборы серии 6000Х имеют 56 типов автоматических измерений (рис. 7) с возможностью вывода одновременно до 10 измерений. Есть около двух десятков математических операций и функций, включая быстрое преобразование Фурье, дифференцирование, интегрирование и т.д.

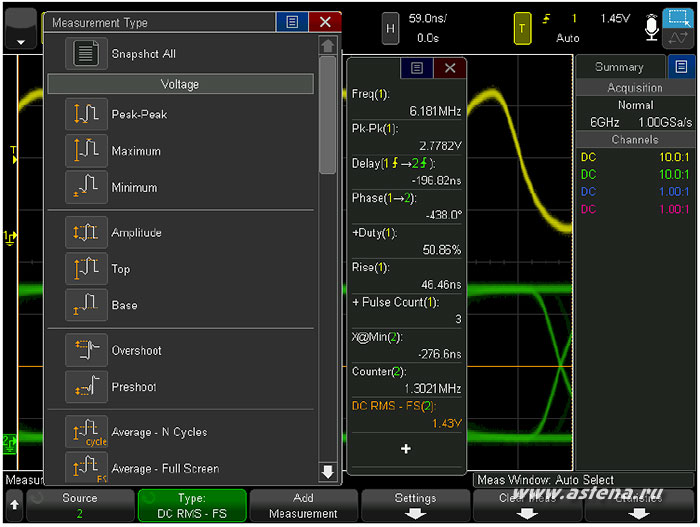

Выбор метода автоматических измерений

Рис. 7. Выбор метода автоматических измерений

На рис. 8 изображено окно анализа и математической обработки осциллограмм от источника электропитания. Внизу представлена таблица автоматических измерений (в том числе статистических).

Окно анализа и обработки сигналов от источника электропитания

Рис. 8. Окно анализа и обработки сигналов от источника электропитания с выводом таблицы автоматических измерений (снизу)

Предусмотрено измерение основных параметров джиттера, глазковых диаграмм, сигналов последовательных шин и т.д. По каждому измеряемому параметру могут выводиться данные статистических измерений и микрогистограммы (горизонтальные и вертикальные).
