Милливольтмиллиамперметр лабораторный М2020 (справочная информация о приборе)
Милливольтмиллиамперметр М2020 служит для измерения тока и напряжения в цепях постоянного тока.
Прибор предназначен для работы при температуре окружающего воздуха от +10 до + 35 ºС и относительной влажности до 80% при температуре +25 ºС.

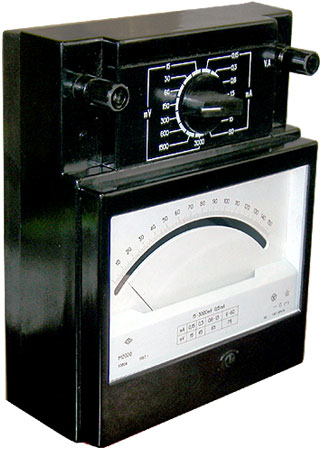

Милливольтмиллиамперметр М2020 представляет собой переносной многодиапазонный прибор магнитоэлектрической системы. Прибор оформлен в пластмассовом корпусе. На лицевой стороне корпуса помещены: переключатель
диапазонов измерений, зажимы для включения прибора в измерительную схему, корректор для установки указателя на нулевую отметку шкалы. Для устранения погрешности от параллакса шкала снабжена зеркалом. Шкала прибора разделена на 155 делений. Длина шкалы 140 мм. Примененные в приборе универсальные зажимы с несвинчивающимися головками позволяют использовать также и провода со штепсельными концами.
Технические характеристики
| Параметры | Значения |
|---|---|
| Предел доппускаемой основной погрешности на всех диапазонах измерений, % | ± 0,2 |
| Конечные значения диапазонов измерений: | по току - 0,15; 0,3; 0,6; 1,5; 6; 15; 60 мА; по напряжению - 15; 30; 60; 150; 300; 600; 1500; 3000 мВ. |
| Значение падения напряжения на диапазонах измерений по току | от 15 до 75 мВ |
| Ток полного отклонения на диапазонахизмерений по напряжению | 0,15 мА |
| Время установления показаний | не более 4 с |
| Испытательное напряжение изоляции | 2 кВ |
| Габаритные размеры прибора | 243х200х100 мм |
| Масса прибора М2020 | 2,8 кг |
