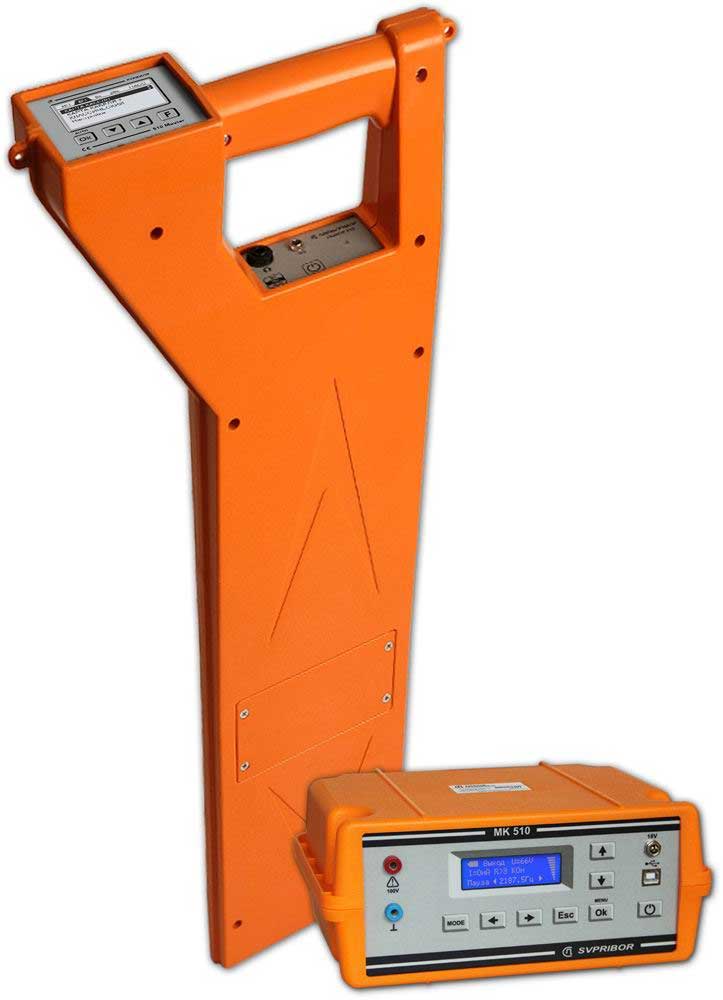

Комплект трассоискателя 510 MASTER (с генератором MК510)

Трассоискатель 510 MASTER нового поколения с диапазоном рабочих частот до 35 кГц. Конструкция приемника - моноблок. Графический LCD дисплей с подогревом. Мультичастотный генератор МК510 с выходной мощностью до 10 Вт. Рабочий диапазон: 250 - 35 000 Гц. Встроенный аккумулятор. Встроенный индуктор.

Состав изделия: приёмник 510 MASTER, генератор MК510. Наушники приобретаются отдельно.

При необходимости заказывайте опции 510 : GPS/ГЛОНАСС регистратор, GSM управление генератором, отборник X-410 Master, Клещи-индуктор К-100

Особенности трассоискателя 510 MASTER

ПРИЕМНИК 510 Master

исполнение – моноблок
для работы при положительных и отрицательныхтемпературах – контрастный LCD дисплей с подогревом
уникальный режим поиска: «КАРТА КАБЕЛЯ» с отображением положения кабеля относительно измерителя, с точностью поиска «по минимуму» и одновременным контролем кабеля «свой-чужой». На частотах генератора 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц и промышленной частоте (50 Гц)
режим поиска: «КАРТА КАБЕЛЯ + » и функция «КОМПАС» с отображением направление кабеля относительно измерителя
традиционный поиск по «максимуму», «минимуму» и «максимуму - » (более точный максимум) с непрерывным цифровым контролем глубины залегания и тока. На частоте генератора 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц и промышленной частоте (50 Гц)
спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей, нефте-газо-трубопроводов, сигналов СЦБ
двухчастотные бесконтактные методы поиска повреждений изоляции («НЧ-ВЧ», «ФАЗА»)
работа с генератором ЛИС открывает новые возможности - см. ниже генератор ЛИС
работа в режиме "СВОЯ ЧАСТОТА" на любой частоте от 200 Гц до 35 000 Гц
определение и запись в файл координат GPS* (опционно) с пометками измеренной глубины залегания и уровня сигнала
работа с файлами и обновление ПО через USB
Широко распространенные аккумуляторы типа «АА»

генератор MК 510

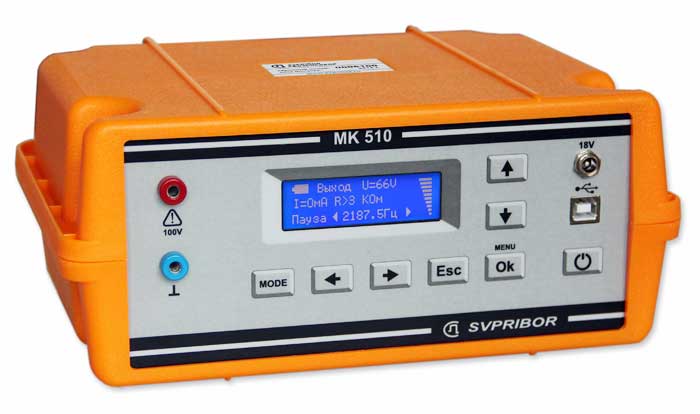

ГЕНЕРАТОР МК510

предустановленные частоты для работы с приёмниками серии ПОИСК 273, 2 187,5, 6562,5 Гц, 26 250 Гц
формирование любой частоты от 250 Гц до 35 000 Гц
(для работы с такими трассоискателями, как RADIODETECTION, SEBA, RIDGIT, 3M и другими)
LCD дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки
встроенный аккумулятор на 8 час непрерывной работы
встроенный индуктор для бесконтактного подключения к кабелям под напряжением
работа с внешними клещами-индуктором К-100* (опционно) для бесконтактного подключения к кабелям под напряжением с диаметром до 100мм
автоматическое согласование с линией
дистанцоннное управление через GSM* (опционно)
обновление ПО через USB

Назначение трассоискателя 510 MASTER

ТРАССИРОВКА:

  • кабельных линий связи
  • силовых кабелей
  • металлических трубопроводов и тросов (водо-, нефте- и газопроводов) имеющих внешнюю изоляцию
  • коммуникаций, имеющих металлическую оболочку или металлические проводники
  • с непрерывным цифровым контролем глубины залегания и протекающего тока
  • с контролем направления сигнала для определения «своего» кабеля (трубы) в местах схождения коммуникаций или в пучке

МОНИТОРИНГ:

  • положения на местности (при наличии опции GPS), глубины залегания, направления, и протекающего сигнального тока подземной коммуникации с одновременной записью в файл;

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ:

  • оболочек волоконно-оптических линий связи (ВОЛС)
  • оболочек медных кабельных линий
  • оболочек трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без
  • оболочек тепло трубопроводов со встроенными контрольными проводниками
  • оболочек кабеля из сшитого полиэтилена
  • амплитудным, фазовым, емкостным (бесконтактными) способами

ЛОКАЛИЗАЦИЯ МЕСТ ОБРЫВА:

  • жил кабеля (расстояния до 200м)

Технические характеристики

Параметры Значения
Технические данные приемника 510 Master
Активные частоты 273,5 ± 0,5 Гц
2187,5 ± 1 Гц
6562,5 ± 3 Гц
26 250 Гц ± 12 Гц
Частота для режима "СВОЯ ЧАСТОТА ХХХ Гц" 200 - 35 000 Гц
Полоса пропускания по уровню –3 дБ (не более) Для частоты 26 250 Гц -150 Гц
Для частоты 6562,5 Гц - 45 Гц
Для частоты 2187,5 Гц - 15 Гц
Для частоты 273,5 Гц - 2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины ±5%+10 см
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением 0 – 10 кОм
Полоса пропускания без фильтра 10 - 26 000 Гц
Время непрерывной работы 13 ч
Электропитание: встроенные аккумуляторы (LCD версия) 6 шт. АА, Ni-Mh
Время зарядки аккумуляторной батареи (не более) 4 ч
Габаритные размеры прибора 257 х 88 х 685 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 2,0 кг
Технические данные Генератора МК510
Рабочие частоты генератора (предустановленные), Гц 273,5 ± 0,5
2187,5±1
6562,5±2
26250±3
Диапазон рабочих частот генератора1, Гц 250 - 35 000
Диапазон автоматического согласования с сопротивлением нагрузки, Ом 1 - 500
Максимальная выходная мощность2, Вт в диапазоне частот 250 - 10 000 Гц - 10±1
в диапазоне частот 10 - 20 кГц - 5±0,5
в диапазоне частот 20 - 30 кГц - 3±0,5
Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности (не менее), ч 3
Время зарядки встроенного аккумулятора (не более), ч 6
Электропитание От сети переменного напряжения 50 Гц 220 В ± 20%
От встроенного аккумулятора 12 В, 4,5 А/ч
Габаритные размеры (без сумки), мм 233 х 102 х 176
Масса прибора (включая аккумуляторную батарею, без сумки), кг 3,0
[1] В генераторе предусмотрено 20 ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.
[2] Выходная мощность зависит от сопротивления нагрузки и достигает максимального значения при 1000 Ом.
