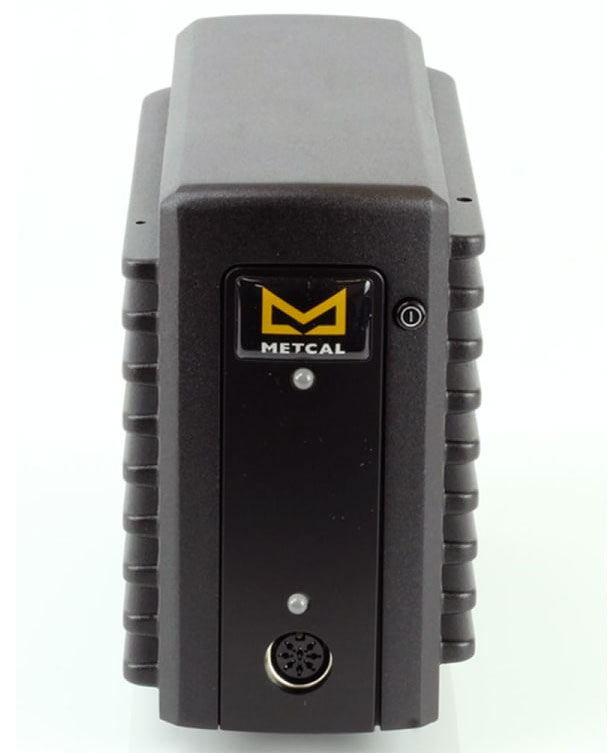

Блок паяльной станции MFR-1100 (артикул MFR-PS1100)

Блок паяльной станции MFR-1100

Блок паяльной станции MFR-1100 (артикул MFR-PS1100)

MFR является бюджетной версией передовой системы MX5200. Снижение рабочей частоты до 470КГц позволило сохранить технические характеристики на должном уровне, но при этом значительно снизить стоимость благодаря отказу от высокочастотного исполнения, дорогостоящих коаксиальных соединителей, экранов и т.п. Даже небольшое увеличение диаметра наконечника не сделало паяльник менее удобным и эргономичным.

Основными инструментами паяльной системы METCAL MFR также являются универсальный паяльник MFR-H1 и термопинцет MFR-H4-TW. К обоим инструментам предлагается широкий выбор картриджей-наконечников для монтажа и замены большинства SMD-компонентов.

Дополнительно можно заказать промышленный паяльник MFR-H2 с раздельной конструкцией наконечника и индукционного нагревателя: наконечник сменный, а индуктор встроен в рукоятку. В этом случае достигается дополнительная экономия за счет недорогих пассивных наконечников.



Особенности паяльной системы MFR-PS1100

  • Высокая теплоотдача инструмента, эквивалентная 80-ваттному паяльнику с керамическим нагревателем
  • Невесомый наконечник не накапливает тепла и перегревает легкие контакты термочувствительных компонентов
  • Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости
  • Cамовключение инструмента при снятии его с подставки и выход на рабочую температуру за 2-3 сек.
  • Два канала для подключения паяльника и термопинцета
  • Огромный выбор картриджей-наконечников для монтажа и ремонта
  • Полная электромагнитная и электростатическая защита с системой контроля заземления
  • Основными инструментами паяльной системы METCAL MFR также являются универсальный паяльник MFR-H1 и термопинцет MFR-H4-TW. К обоим инструментам предлагается широкий выбор картриджей-наконечников для монтажа и замены большинства SMD-компонентов.
  • Индукционная паяльная система для ремонта и производства
  • Эргономичный инструмент для ремонта и производства с контролем нагрева по технологии SmartHeat

В комплект поставки MFR-PS1100 входит:

  • Блок станции MFR-1100

Технология SmartHeat и калибровка

Технология SmartHeat использует эффект Кюри в сердечнике нагревателя для установления и поддержания его температуры «холостого хода». Эффект Кюри действует на атомарном уровне; вследствие этого температура «холостого хода» не может ни меняться с течением времени, ни подстраиваться оператором. Соответственно, система совершенно не требует какой-либо калибровки.

Производитель блока паяльной станции MFR-1100 (артикул MFR-PS1100) - компания Metcal (OK International), США
OK International

Характеристики

Параметры Значения
Бренд OKInternational (США)
Производство Китай
Артикул MFR-PS1100
Температура окружающей среды 10-40 °C
Максимальная температура внутри корпуса 55 °C
Электропитание 100 – 240 В, 50/60Гц, 125 Вт, заземление обязательно
Частота напряжения питания 50/60 Гц
Потребляемая мощность максимум 90 Ватт
Выходная мощность (макс.) 60 Вт макс., при окружающей температуре 22 °С
Рабочая частота 450 - 480 кГц
Потенциал наконечник-заземление максимум < 2 мВ
Сопротивление наконечник-заземление < 2 Ом
Трехпроводный кабель питания 183 см (18/3) тип SJT
Размеры основного блока, ширина х глубина х высота 90мм (3.5”), 297мм (8”), 142 мм (5.6”)
Сертификация / Маркировка cTUVus, CE
Стабильность температуры ± 1,1 ° C в неподвижном воздухе
Длина кабеля термоинструмента L=122 см (48"), жаростойкий, защита ESD
Разъем термоинструмента 8-выводный DIN
Размеры подставки, ширина х глубина х высота 100 мм (4") x 200 мм (8") x 100 мм (4") max
