Измеритель сопротивления изоляции и целостности электрических цепей MI 3121H
Metrel MI 3121H - компактный переносной прибор, который позволит провести полную диагностику изоляции, так как способен не только измерять сопротивление диэлектрических материалов, но и выявлять негативные процессы, протекающие в них вследствие воздействия влаги и других факторов. Измеритель генерирует испытательное напряжение до 2,5 кВ, что особенно важно для испытания изоляции кабельных линий, трансформаторов тока и напряжения, электродвигателей. Кроме того, MI 3121H имеет два различных режима для измерения сопротивления проводников.
Функции прибора
- Измерение сопротивления изоляции в диапазоне до 100 ГОм.
- Вычисление коэффициентов абсорбции (DAR) и поляризации (PI) и вывод на экран значения сопротивления изоляции после 60 секунд воздействия испытательного сигнала.
- Проверка целостности защитного проводника при испытательном токе 200 мА.
- Проверка целостности защитного проводника при испытательном токе 7 мА в режиме непрерывного измерения.
- Измерение напряжения и частоты.
Отличительные особенности MI 3121H
Прибор имеет режим непрерывного измерения сопротивления изоляции в ходе, которого вычисляются коэффициенты абсорбции и поляризации, позволяющие оценить степень увлажненности изоляции и выявить процессы старения.
Возможность работы при отрицательных температурах (до - 20°С) и высокой относительной влажности (до 90%).
Оценка результатов (соответствует / не соответствует) с помощью светодиодных индикаторов (зеленый / красный), расположенных по краям большого экрана.
Встроенная память на 1500 измерений имеет 2-х уровневую структуру для удобной организации результатов измерений.
Подключение к ПК посредством RS-232- или USB-портов.
Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
Автоматический разряд испытываемой установки после завершения измерений.
Встроенное зарядное устройство.
Магнит для фиксации прибора рядом с испытываемым объектом.
Размеры: 140 x 230 x 80 мм.
Масса (без батарей): 0,85 кг.

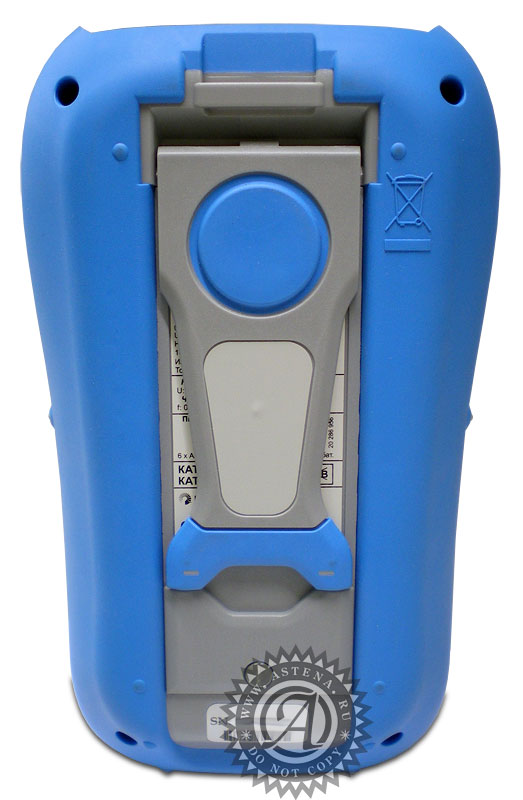

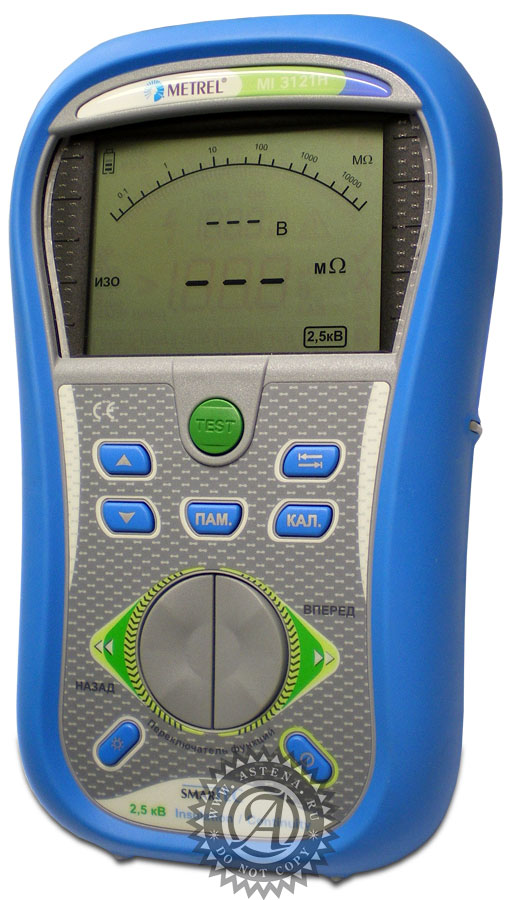

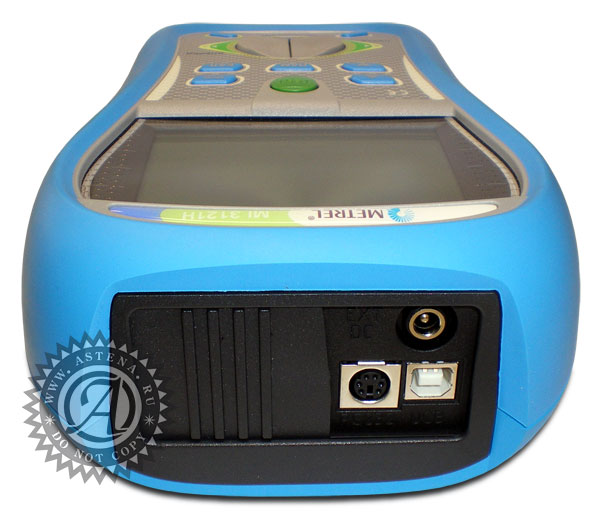

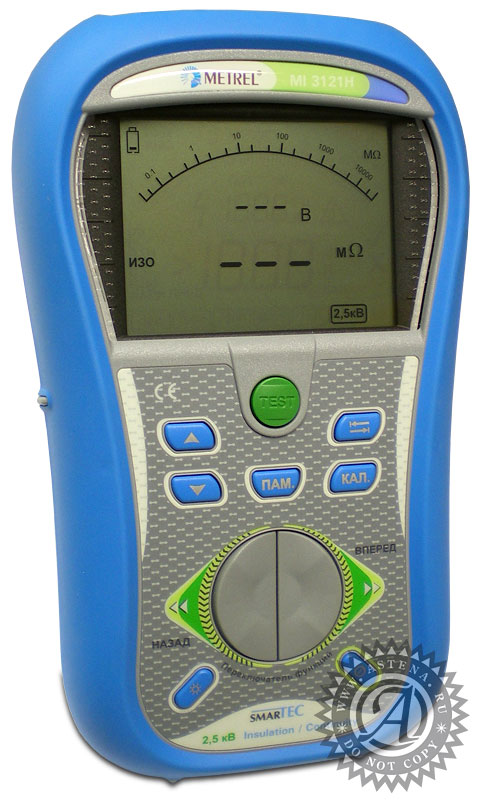

Фотографии измерителя Metrel MI 3121H

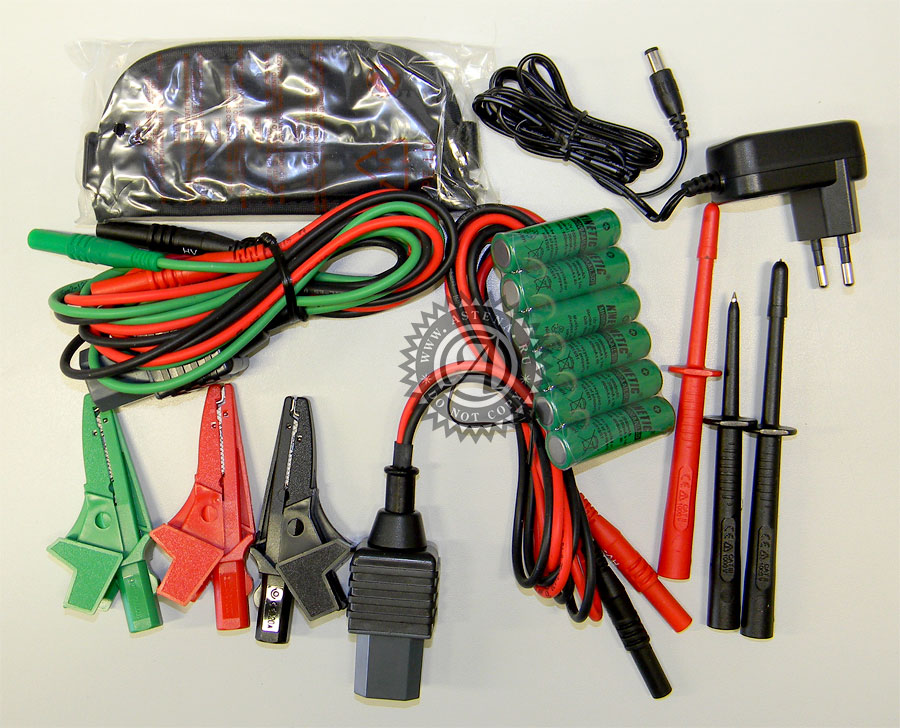

Комплект поставки
Прибор SMARTEC Insulation / Continuity
Мягкий ремень на руку
Универсальный 2,5 кВ измерительный кабель 2 x 1,5 м
Универсальный 2,5 кВ измерительный кабель 3 x 1,5 м
Измерительный наконечник, 2 шт.
Зажим типа «крокодил», 3 шт.
Адаптер питания + 6 батарей NiMH, AA
Инструкция по эксплуатации на CD
Руководство по эксплуатации
Свидетельство о метрологической аттестации
Книга “Measurements on electric installations” на CD
Характеристики
| Функции | Диапазон измерений | Разрешение | Погрешность измерений |
|---|---|---|---|
| Сопротивление изоляции | U: 100В, 250В пост.тока | ||
| R: 0,00 ... 19,99 МОм | 0,01MОм | ±(5 % от измер. + 3 емр) | |
| 20,0 … 199,9 МОм | 0,1MОм | ±(10 % от измер.) | |
| 200… 999 МОм | 1MОм | ±(20 % от измер.) | |
| U: 500В, 1000В, 2500В пост. тока | |||
| R: 0,00 ... 19,99 МОм | 0,01MОм | ±(5 % от измер. + 3 емр) | |
| 20,0 … 199,9 МОм | 0,1MОм | ±(5 % от измер.) | |
| 200 … 999 МОм | 1MОм | ±(5 % от измер.) | |
| 1,00 … 4,99 ГОм | 10 МОм | ±(10 % от измер.) | |
| 5,00 … 19,99 ГОм | 10 МОм | ±(20 % от измер.) | |
| 20,0 … 99,9 ГОм | 100 МОм | ±(20 % от измер.) | |
| Испытательное напряжение | 0…1999В | 1В | ±(3 % от измер. + 3 емр) |
| 2,00…3,00кВ | 10В | ±(3 % от измер.) | |
| Коэффициент абсорбции DAR | 0,01…9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0…100,0 | 0,1 | ±(5 % от измер) | |
| Коэффициент поляризации PI | 0,01…9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0…100,0 | 0,1 | ±(5 % от измер) | |
| Непрерывность защитного проводника при токе 200 мA (R200мА) | 0,00…19,99 Ом | 0,01Ом | ±(3 % от измер. + 3 емр) |
| 20,0 … 199,9 Ом | 0,1 Ом | ±(5 % от измер.) | |
| 200 ... 1999 Ом | 1 Ом | ±(10 % от измер.) | |
| Непрерывность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) | 0,0…19,9 Ом | 0,1 Ом | ±(5 % от измер. + 3 емр) |
| 20 … 1999 Ом | 1 Ом | ±(10 % от измер.) | |
| Напряжение | 0.00 … 9,99В | 0,01В | ±(3 % от измер. + 3 емр) |
| 10,0...99,9В | 0,1В | ±(3 % от измер. + 3 емр) | |
| 100...550В | 1В | ±(3 % от измер. + 3 емр) | |
| Питание | 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА) | ||
| Категория перенапряжения | 600 В CAT III, 300 В CAT IV | ||
| Степень защиты | Двойная изоляция | ||
