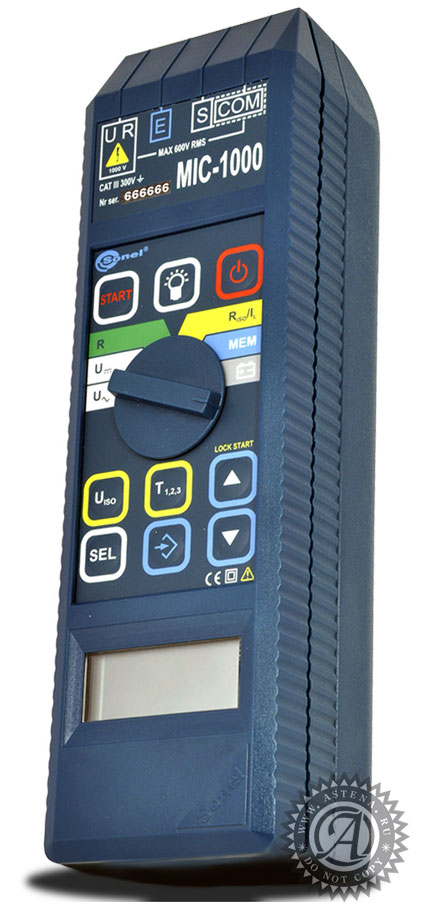

Измеритель сопротивления, увлажненности и степени старения электроизоляции МIC-1000
Основные характеристики МIC-1000:
- измерение сопротивления изоляции до 110 ГОм;
- измерительное напряжение от 50 до 1000 В с шагом 10 В;
- вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
- запоминание установленных значений измерительного напряжения и интервалов времени;
- отображение тока утечки, автоматический выбор измерительных диапазонов;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
- проверка целостности цепи током до 200 мА;
- память 990 результатов измерений;
- высокая точность;
- передача данных в компьютер.
Назначение и область применения МIC-1000:
Предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерения в памяти прибора и на компьютере позволяет контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.
Производитель измерителя сопротивления и степени старения электроизоляции МIC-1000 - компания SONEL S. A. (Польша)
Характеристики
| Параметры | Значения | |
|---|---|---|
| Измерение сопротивления изоляции | ||
| Диапазоны | 1) 0,00...99,90 кОм 2) 100,0...999,0 кОм 3) 1,000...9,990 МОм 4) 10,00...99,90 МОм 5) 100,0...999,0 МОм 6) 1,000...9,990 ГОм 7) 10,00...99,90 ГОм 8) 100,0...110,0 ГОм | |
| Разрешение по диапазонам | 1) 0,01 кОм 2) 0,1 кОм 3) 0,001 МОм 4) 0,01 МОм 5) 0,1 МОм 6) 0,001 ГОм 7) 0,01 ГОм 8) 0,1 ГОм | |
| Погрешность основная | ± (3% и. в. + 20 ед. мл. разряда) | |
| Температурная стабильность напряжения не более | 0,1%/°C | |
| Измерение напряжения постоянного тока | ||
| Диапазон | 0...600 В | |
| Разрешение | 1 В | |
| Погрешность основная | ± (3% и. в. + 2 ед. мл. разряда) | |
| Измерение напряжения переменного тока 50-60 Гц | ||
| Диапазон | 0...600 В | |
| Разрешение | 1 В | |
| Погрешность основная | ± (3% и. в. + 2 ед. мл. разряда) | |
| Низковольтное измерение сопротивления | ||
| Диапазон | 0,0...99,9 Ом 100,0...399,9 Ом | |
| Разрешение | 0,1 Ом | |
| Погрешность основная | ± (2% и. в. + 3 ед. мл. разряда) ± (4% и. в. + 3 ед. мл. разряда) | |
| Звуковой сигнал при сопротивлениях меньше чем | 35 Ом ± 25 Ом | |
| Максимальное напряжение при разомкнутых зажимах | 9,6 В | |
| Максимальный ток короткого замыкания при замкнутых зажимах | 200 мА | |
| Общие характеристики | ||
| Питание измерителя | пакет аккумуляторов типа SONEL NiCd 9,6 В | |
| Температурный диапазон | -10...+40°С | |
| Температура хранения | - 20...+ 60°C | |
| Габариты ШxВxГ | 230х67х68мм | |
| Масса | 0,85кг | |
| Дополнительные технические характеристики | ||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 | |
| Номер МIC-1000 в Госреестре | 21183-02 | |
