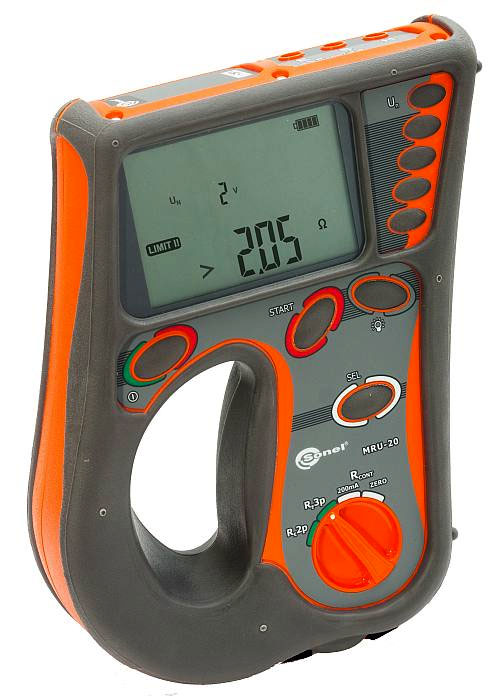

Измеритель параметров заземляющих устройств MRU-20
MRU-20 предназначен для измерения сопротивления заземляющих устройств классическим 3-х полюсным методом, а также измерения сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь). Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- высокая помехоустойчивость;
Технические данные MRU-20
Измерение сопротивления RE (2p, 3p)
Диапазон измерения согласно IEC 61557-5: 0,50 Ом...1,99 кОм Un=50 В; 0,68 Ом...1,99 кОм для Un=25 В
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...9,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 10,0...99,9 | 0,1 | |
| 100...999 | 1 | |
| 1,00...1,99 Ом | 0,01 кОм |
— дополнительную погрешность, связанную с сопротивлением измерительных зондов, можно увидеть на экране измерителя.
Измерение сопротивления зондов RH, RS
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 000...999 Ом | 1 Ом | ±(5% (RS + RE + RH) + 3 е.м.р.) |
| 1,00...9,99 кОм | 0,01 кОм | |
| 10,0...50,0 кОм | 0,1 кОм |
Измерение напряжения помех (шума)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...100 В | 1 В | ±(2% и. в. + 3 е. м. р.) |
Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p)
Диапазон измерения согласно IEC 61557-4: 0,13...199 Ом
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) |
| 10,0...99,9 | 0,1 | |
| 100...199 | 1 Ом |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 i IEC 61557 |
| Категория безопасности | IV 300V согласно PN-EN 61010-1 |
| Степень защиты корпуса EN 60529 | IP54 |
| Максимальное напряжение шума при котором может проводится измерение RE | 24В |
| Максимальное напряжение шума при котором может проводится измерение RCONT | 3 В |
| Измерение максимального напряжения шума | 100 В |
| Частота измерительного тока RE | 125 Гц |
| Измерительное напряжение RE | 25 В или 50 В |
| Измерительный ток RE | 20 mA |
| Максимальное сопротивление измерительных зондов | 50 кОм |
| Измерительный ток RCONT (при UBAT ≥ 9,0 В) | 200 mA |
| Максимальное напряжение RCONT | 13 В |
| Количество измерений RE | > 1000 (5 Ом, 2 изм./мин.) |
| Габаритные размеры | 260×190×60 мм |
| Масса измерителя с элементами питания | около 1,3 кг |
| Рабочая температура | -10..+55 °C |
| Температура хранения | -20...+70 °C |
| Время до самовыключения | 5 минут |
Стандартная комплектация MRU-20
- Зажим «Крокодил» изолированный черный K01
- Зонд измерительный для забивки в грунт 30 см
- Зонд острый с разъемом «банан» красный
- Провод измерительный 1,2 м с разъемами «банан» красный
- Провод измерительный 2,2 м с разъемами «банан» черный
- Провод измерительный 15 м на катушке с разъёмами «банан» голубой
- Провод измерительный 30 м на катушке с разъёмами «банан» красный
- Ремни «Свободные руки»
- Элемент питания алкалиновый SONEL 1,5V AA LR6
Дополнительная комплектация MRU-20
- Зонд измерительный для забивки в грунт 80 см
- Провод измерительный 25 м на катушке с разъёмами «банан» голубо
- Провод измерительный 50 м на катушке с разъемами «банан» желтый
- Футляр для двух зондов 80 см
