Аналоговый генератор ВЧ сигналов N9310A (Keysight Technologies)
- Высокие технические характеристики для удовлетворения потребностей испытаний
- Функциональные возможности: свипирование по частоте от 9 кГц до 3 ГГц/по уровню мощности от -127 до +13 дБм, свипирование НЧ от 20 Гц до 80 кГц; полный набор аналоговых видов модуляции (АМ, ЧМ, ФМ и ИМ); опциональный I/Q-модулятор, полоса 40 МГц
- Простота управления с передней панели и дистанционного управления: интуитивно-понятный графический интерфейс пользователя с возможностью выбора одного из 11 языков, включая русский;
- Cтандартный USB интерфейс для автоматизации испытаний и использования флэш-памяти; набор команд языка SCPI для дистанционного управления.
Высокие технические характеристики, компактность, низкий ценовой диапазон.
Генератор N9310A является идеальным прибором для проведения производственных испытаний современных потребительских товаров, в том числе беспроводных телефонов, цифровых приемопередатчиков, модулей системы GPS, устройств радиочастотной идентификации и устройств беспроводных локальных сетей.
Данный генератор - первый из серии базовых ВЧ приборов начального уровня с характеристиками, надежностью и уровнем цен, востребованных потребителями.
Простота генерации НГ сигналов, АМ/ЧМ/ФМ/ИМ сигналов и I/Q-модулированных сигналов.
Генератор сигналов N9310A очень прост в эксплуатации. Он генерирует стандартные ВЧ сигналы в диапазоне от 9 кГц до 3 ГГц. Обладая встроенными функциями аналоговой модуляции, он может легко генерировать модулированные сигналы (АМ, ЧМ, ФМ или ИМ). Добавление опции аналогового I/Q входа позволяет генерировать сложные I/Q модулированные сигналы таких форматов, как GSM, cdma и OFDM из I/Q входов, сформированных пользователем под свои потребности.
Генератор N9310A

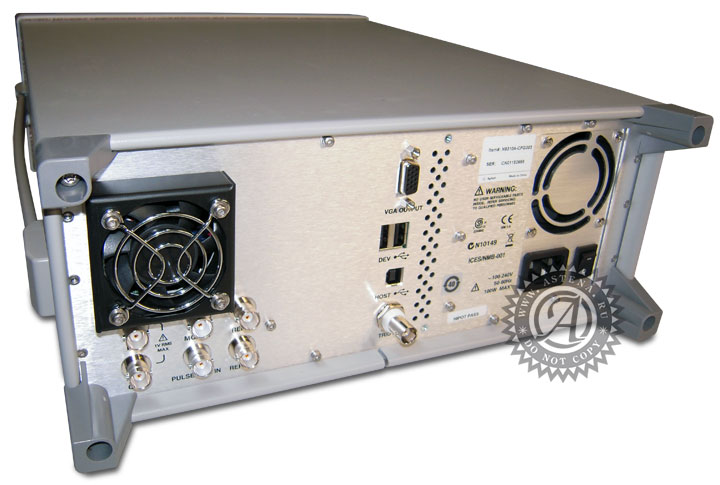

Задняя панель генератора N9310A
Производитель генератора N9310A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота | |||||||||
| Диапазон частот | От 9 кГц до 3,0 ГГц | ||||||||
| Разрешающая способность | 0,1 Гц | ||||||||
| Скорость переключения | < 10 мс в пределах 0,1 х 10-6 от значения частоты | ||||||||
| Внутренний генератор опорной частоты | |||||||||
| Нестабильность | < ±1 х 10-6/1 год (старение) < ±1 х 10-6 (при изменении температуры от 0 до 45 °C) | ||||||||
| Выход сигнала опорной частоты | |||||||||
| Частота и амплитуда | 10 МГц; > 0,35 В СКЗ на нагрузку 50 Ом | ||||||||
| Соединитель | BNC (розетка) | ||||||||
| Вход внешнего опорного сигнала | |||||||||
| Входная частота и амплитуда | 2 МГц, 5 МГц, 10 МГц; 0,5 - 2 В СКЗ | ||||||||
| Соединитель и импеданс | BNC (розетка), 50 Ом | ||||||||
| Выходной уровень | |||||||||
| Мощность | От -127 до +13 дБм (с возможностью установки до +20 дБм) | ||||||||
| Разрешающая способность | 0,1 дБ | ||||||||
| Погрешность | < ±1 дБ, при fc ≤ 100 кГц, уровне от -120 до +13 дБм и температуре от 20 до 30 °C | ||||||||
| Скорость переключения | < 10 мс при девиации < 0,3 дБ | ||||||||
| КСВ (тип) | < 1,6 (1,5 ≤ fc < 2,5 ГГц); < 1,8 (2,5 ГГц ≤ fc < 3 ГГц) | ||||||||
| Выходной соединитель | Типа N, 50 Ом | ||||||||
| Защита от обратной мощности | |||||||||
| Напряжение постоянного тока | 30 В | ||||||||
| Мощность ВЧ-сигнала | +36 дБм (защита действует в течение 1 минуты, предупр. сигнал возникает номинально на уровне +25 дБм) | ||||||||
| Спектральная чистота | |||||||||
| Однополосный фазовый шум | < -95 дБс/Гц (тип. значение, fc = 1 ГГц при отстройке 20 кГц) | ||||||||
| Гармоники | < -30 дБс (уровень мощности ≤ 0 дБм, fc ≥ 1 МГц) | ||||||||
| Негармонические составляющие | < -50 дБс (уровень мощности ≤ 0 дБм, отстройка > 10 кГц) | ||||||||
| Режимы свипирования | |||||||||
| Диапазон свипирования НЧ | НЧ: от 20 Гц до 80 кГц; ВЧ: от 9 кГц до 3 ГГц | ||||||||
| Число точек | От 2 до 1001 | ||||||||
| Время выдержки | От 10 мс до 1 с | ||||||||
| Свипирование по уровню | От -127 до 13 дБм, от 2 до 1001 точек | ||||||||
| Одновременная модуляция | |||||||||
| АМ | I/Q | ЧМ | ФМ | ИМ | |||||
| Внутр. | Внешн. | Внутр. | Внешн. | Внутр. | Внешн. | ||||
| АМ | Внутр. Внешн. |
- + |
+ |
- - |
+ + |
+ + |
+ + |
- - |
- - |
| I/Q | - | - | - | + | + | + | + | + | |
| ЧМ | Внутр. Внешн. |
+ + |
+ + |
+ + |
- - |
+ - |
- - |
+ + |
+ + |
| ФМ | + | + | + | - | - | - | + | + | |
| ИМ | Внутр. Внешн. |
- - |
- - |
+ + |
+ + |
+ + |
+ + |
- - |
- - |
| Амплитудная модуляция (fc > 100 кГц) | |||||||||
| Рабочие режимы | Внутренняя/внешняя модуляция при открытом/закрытом входе | ||||||||
| Диапазон | От 0 до 100% (пик огибающей < макс. заданной мощности) | ||||||||
| Разрешающая способность | 0,1% | ||||||||
| Частота модуляции | Откр. вход от 0 до 20 кГц/закр. вход от 20 Гц до 20 кГц | ||||||||
| Внешний вход | Соединитель MOD IN, BNC, вх. импеданс > 100 кОм | ||||||||
| Частотная модуляция | |||||||||
| Рабочие режимы | Внутренняя/внешняя модуляция при открытом/закрытом входе | ||||||||
| Девиация частоты | От 20 Гц до 100 кГц; закр. вход: от 20 Гц до 80 кГц | ||||||||
| Разрешающая способность | < 1% (минимально 1 Гц) | ||||||||
| Девиация частоты несущей | < 200 Гц (внешний режим модуляции) | ||||||||
| Внешний вход | Соединитель MOD IN, BNC, вх. импеданс > 100 кОм | ||||||||
| Фазовая модуляция (частота модуляции от 300 Гц до 20 кГц) | |||||||||
| Рабочие режимы | Внутренняя модуляция | ||||||||
| Девиация фазы | От 0 до 10 радиан (при частоте модуляции ≤ 10 кГц) От 0 до 5 радиан (при частоте модуляции от > 10 кГц до 20 кГц) | ||||||||
| Разрешающая способность | < 1% | ||||||||
| Внешний вход | Соединитель MOD IN, BNC, вх. импеданс > 100 кОм | ||||||||
| Импульсная модуляция | |||||||||
| Рабочие режимы | Внутренняя/внешняя модуляция при открытом/закрытом входе | ||||||||
| Подавление в паузе | ≥ 40 дБ | ||||||||
| Время нарастания/спада | < 3 мкс | ||||||||
| Длительность импульса | От 100 мкс до 1 с (при внутренней и внешней модуляции) | ||||||||
| Период повторения импульсов | От 200 мкс до 2 с (внутренняя модуляция) | ||||||||
| Разрешающая способность | 1 мкс | ||||||||
| Входной соединитель и уровни | BNC (розетка), ТТЛ | ||||||||
| Внутр. источник модуляции (вырабатывает модул. сигналы для АМ, ЧМ, ФМ и НЧ выхода) | |||||||||
| Сигнал | Синусоидальный | ||||||||
| Диапазон частот | От 20 Гц до 80 кГц | ||||||||
| Разрешающая способность | 0,1 Гц | ||||||||
| Погрешность | 0,005% (типовое значение) | ||||||||
| НЧ выход (внутренний источник модулирующих сигналов) | |||||||||
| Амплитуда | От 0 до 3 В на нагрузку 50 Ом | ||||||||
| Разр. способность вых. напр-я | < 1% (минимальное разрешение 1 мВ) | ||||||||
| Равномерность АЧХ | < ± 0,2 дБ в диапазоне от 20 Гц до 20 кГц | ||||||||
| Соединитель и импеданс | BNC (розетка), < 1 Ом (передняя панель) | ||||||||
| I/Q модуляция (только при наличии опции 001) | |||||||||
| Рабочий режим | Внешние входы I/Q | ||||||||
| КСВ | < 1,5 | ||||||||
| Диапазон частот модуляции | От 0 до 40 МГц в точках по уровню 3 дБ | ||||||||
| Соединитель и импеданс | BNC (розетка); 50 Ом (на задней панели) | ||||||||
| Соединитель USB | |||||||||
| Интерфейс USB хоста | Три вилки A Plug (протокол V1.1) | ||||||||
| Интерфейс USB устройства | Одна вилка B Plug (протокол V1.1) | ||||||||
| Общие характеристики | |||||||||
| Требования к питанию | от 100 до 240 В (от 50 до 60 Гц) переменного тока; | ||||||||
| Потребляемая мощность | 65 Вт | ||||||||
| Диапазон рабочих температур | От 5 до 45 °C | ||||||||
| Диапазон температур хранения | От -20 до 70 °C | ||||||||
| Масса и габаритные размеры | 9,2 кг; 132 мм (высота) х 320 мм (ширина) х 400 мм (длина) | ||||||||
| Информация для заказа N9310A N9310A Генератор ВЧ сигналов, диапазон от 9 кГц до 3 ГГц N9310A-001 Опция аналогового входа I/Q, необходим источник внешних сигналов N9310A-1CM Комплект для монтажа в стойку N9310A-1TC Жесткий футляр для транспортировки N9310-90001 Руководство по эксплуатации на английском языке N9310-90003 Краткое руководство по вводу в эксплуатацию на английском языке N9310-84500 Руководство по программированию на CD-ROM N9310A-0BW Руководство по обслуживанию на уровне узлов |
|||||||||
