Дозаторы серии ND-35

Дозатор серии ND-35 представляет собой промышленный программируемый прибор, предназначенный для дозирования флюсов, паяльных паст, герметиков, клеев, а также различных смазок и других жидких и пастообразных материалов с помощью пневмоимпульсов. Серия дозаторов ND-35 разработана на базе унифицированной платформы. В нее входит шесть основных вариантов дозаторов, отличающихся функциями и назначением.

Для адаптации дозатора ND-35 к конкретной пользовательской задаче дозирования предусмотрена комплектация в 38 возможных модификациях. Дозаторы вариантов V300 и V400 специально сконструированы для работ в микроэлектронике по технологии поверхностного монтажа. Эти приборы оснащены не только блоком дозирования, но и блоком управления работой вакуумного пинцета (манипулятора). Такая универсальность обеспечивает возможность на одном рабочем месте производить не только нанесение необходимого материала на печатную плату, но и устанавливать на нее чип (SMD) компоненты любых форм и размеров.

  • 38 модификаций дозатора для практически любых задач
  • Высокая надежность, механика на 40 млн доз
  • Высокая точность дозирования
  • Удобный и функциональный интерфейс
  • Опциональный встроенный вакуумный пинцет

Дозаторы серии ND-35 различаются по способу подачи материала и по назначению. Эта продукция позволяет работать с жидкостями и материалами различной вязкости.

Дозаторы с подачей жидкости из шприцов

  • Вариант V100 - для очень вязких материалов и паст
  • Вариант V200 - универсальный для материалов любой вязкости
  • Вариант V300 - для паяльных паст и флюсгелей с вакуумным пинцетом
  • Вариант V400 - универсальный с вакуумным пинцетом

Дозаторы с подачей жидкости из резервуара

  • ND-35 вариант VR110 - с функцией открытия клапана дозирования. Рекомендуется для дозирования жидкостей низкой и средней вязкости.
  • ND-35 вариант VR120 с функцией открытия/закрытия клапана дозирования. Рекомендуется для дозирования жидкостей средней и высокой вязкости.

Пневматические дозаторы

Дозаторы VR110 и VR120 оснащаются резервуаром для подачи жидкости под давлением и внешним дозирующим клапаном (резервуар и клапан подбираются при заказе). Эти модели не подходят для дозирования очень вязких и пастообразных материалов. Производитель предусмотрел возможность адаптации дозаторов серии ND-35 под различные производственные задачи клиентов. С помощью артикула можно выбрать свой дозатор практически под любую задачу из шести основных вариантов или 38 возможных моделей.

Пример артикула дозатора серии ND-35 в стандартной комплектации ND-35.V400.F1. Р6. S10.L3 Как этим пользоваться? Очень просто: Индекс V кодирует модель по назначению и способу подачи материала. Остальные параметры, просьба, уточнить...

Функционал дозаторов ND-35

Артикул Консоль дозирования Вакуумный пинцет Консоль резервуара Дозирование из шприца Вакуумная отсечка Дозирование из Н/3 клапана Дозирование с запиранием
V100 + - - + - - -
V200 + - - + + - -
V300 + + - + - - -
V400 + + - + + - -
VR110 + - + + - + -
VR120 + - + - - - +



Фотографии дозатора ND-35

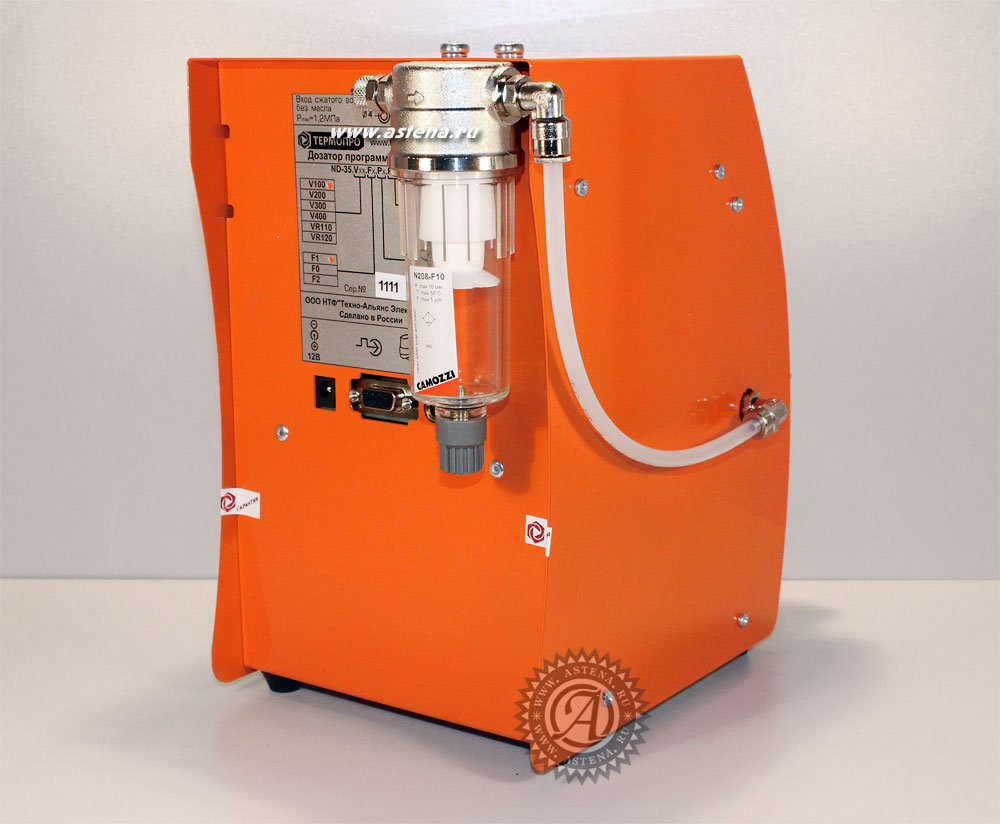

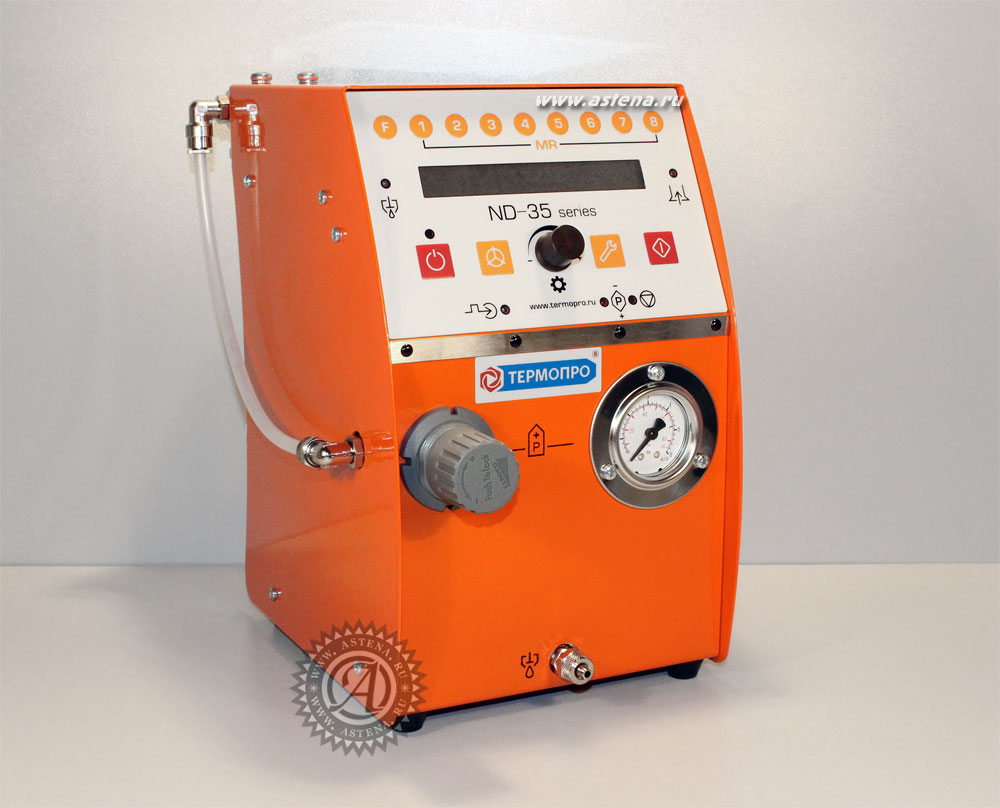

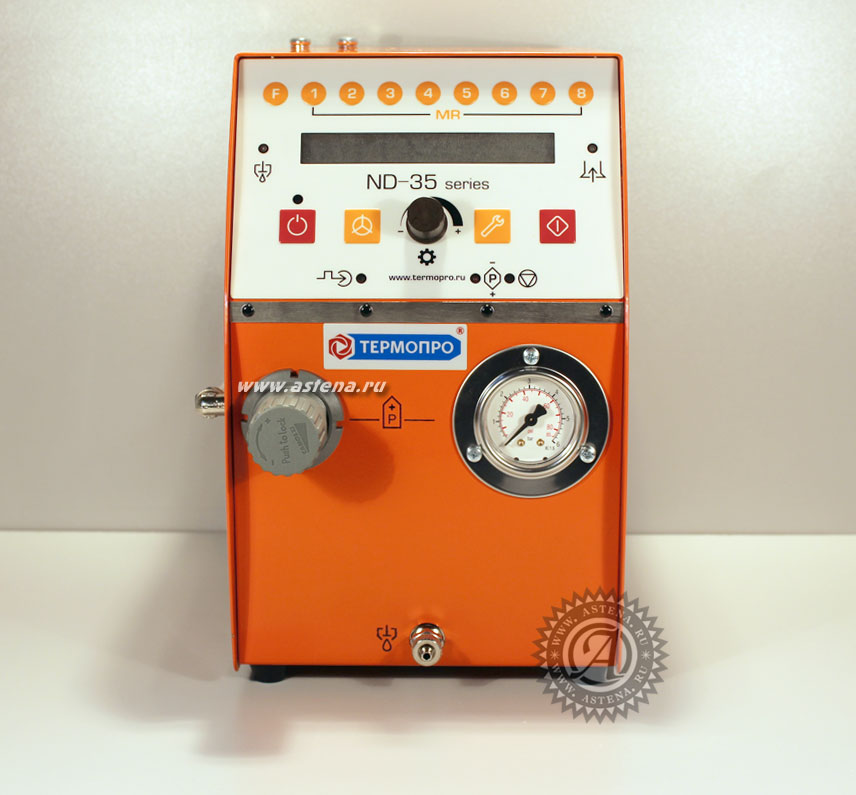

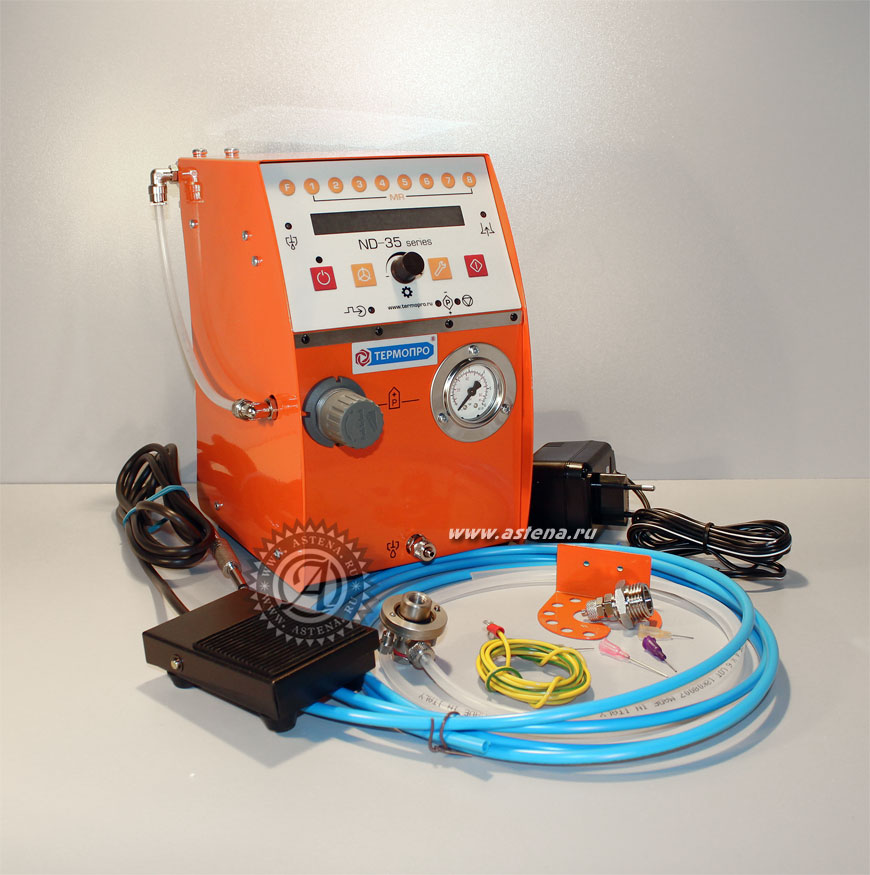

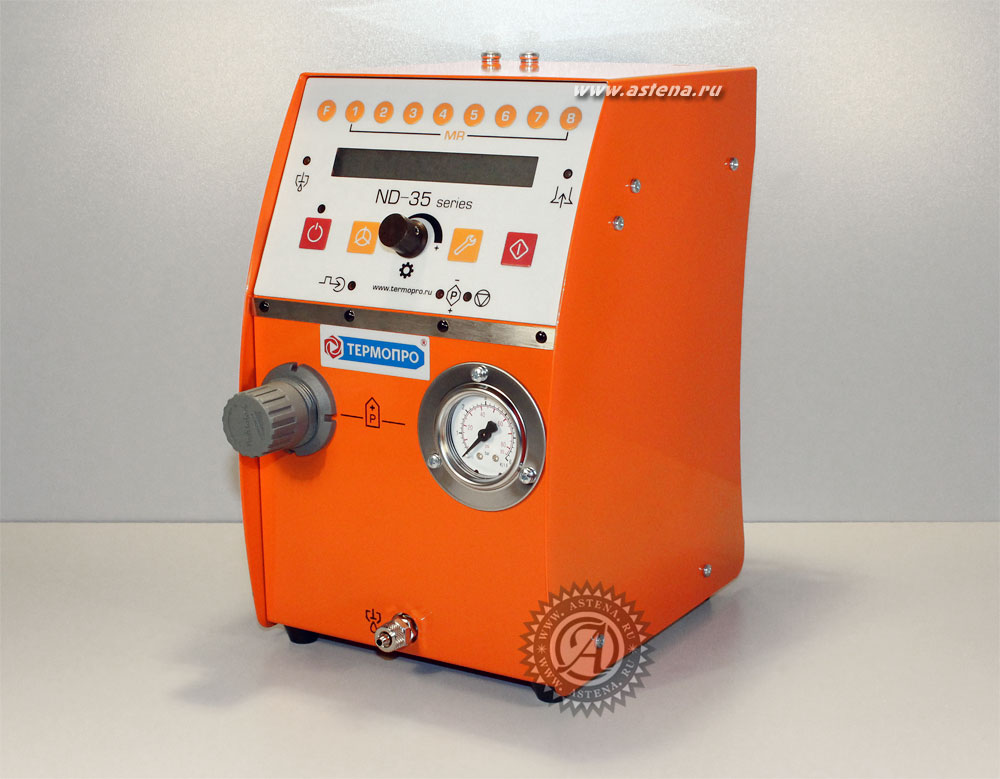

Программируемый дозатор серии ND-35 Дозатор ND-35 Дозатор серии ND-35 Комплектация дозатора ND-35



Производитель промышленных дозаторов серии ND-35 - компания Термопро (Россия)
Термопро




Технические данные дозаторов серии ND-35

Параметры Значения
Параметры источника сжатого воздуха Давление в пределах 0,3 - 1,2 МПа
Расход сжатого воздуха до 25 л/мин
Диапазон регулировки выходного давления в шприце 0 - 0,6 МПа
Регулируемое относительное разряжение вакуума (V200, V300, V400) от 0 до минус 0,08 МПа
Диапазон регулировки выходного давления в резервуаре (VR110, VR120) 0 - 0,4 МПа
Повторяемость времени дозы, определяемой микропроцессором 0.00003 с (при нормальных условиях)
Параметры напряжения питания Постоянное 12 В х 1 А
Напряжение на контактах педали Постоянное 5 В
Диапазон регулировки времени/интервала дозирования / дискретность изменения 0.01 - 99.99 с / 0.01 с
Габаритные размеры дозатора Ш х Г х В (без установленных подвесов) Не более 180 x 250 x 255 мм
Число автоматических циклов дозирования более 1000 в минуту
Масса дозатора (без блока питания, без педали) Не более 4 кг
