Электронная нагрузка 8500 BK Preсision

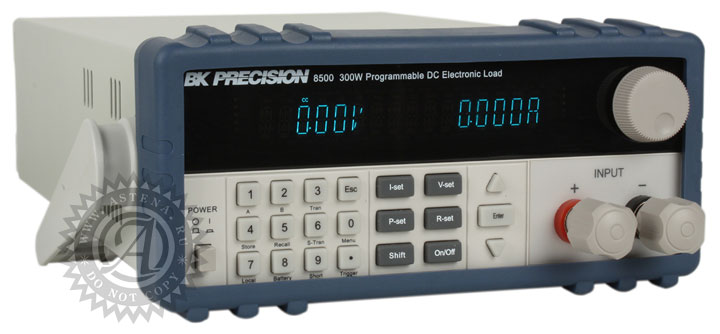

Фотография электронной нагрузки 8500 BK Preсision


Электронная нагрузка постоянного тока 8500 B&K Preсision

Программируемая электронная нагрузка постоянного тока 8500 может использоваться для тестирования и оценки разнообразных источников питания постоянного тока. Рабочие диапазоны до 120 В и 30 А, легко перенастраиваемые режимы работы и высокая точность измерений делают 8500 наиболее подходящим прибором для снятия характеристик источников питания постоянного тока, преобразователей постоянного тока в постоянный, батарей, топливных и солнечных элементов.
Нагрузка 8500 может работать в режимах стабилизации CC, CV, CR или CP, при этом значения напряжения/силы тока или сопротивления/ мощности измеряются и отображаются в реальном масштабе времени. Выводы нагрузки гальванически развязаны, и они являются плавающими. Расширенная система защиты, включая защиты от перегрева, перенапряжения, перегрузки и по току, а также от неправильно установленной полярности, помогут защитить дорогостоящие опытные образцы.
Нагрузка постоянного тока 8500 удобна в обращении. Все параметры можно быстро и точно настроить с передней панели или запрограммировать через интерфейс RS232 (включен в комплект поставки) или USB-интерфейс (опциональный).

При выборе нагрузки постоянного тока важно учитывать не только требования к напряжению и току, но также и характеристики мощности. Используемая при тестировании мощность должна попадать в диапазон, заданный для соответствующей нагрузки постоянного тока.
В некоторых сферах применения могут потребоваться высокое напряжение/малый ток и низкое напряжение/сильный ток, с чем какая-либо отдельная нагрузка может не справиться. Широкий спектр нагрузок постоянного тока компании B&K Precision позволяет выбрать оптимальную модель в соответствии с заданными требованиями.

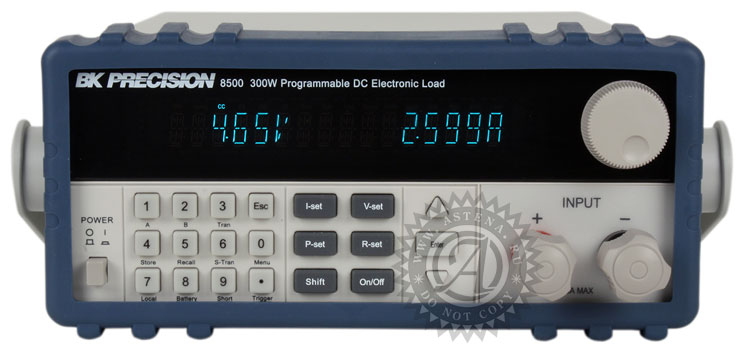

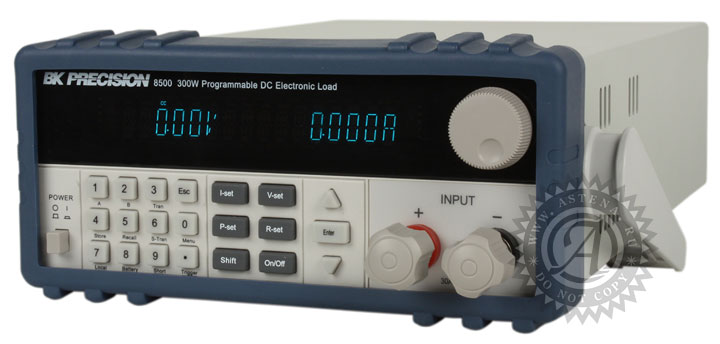

Фотографии электронной нагрузки 8500 BK Preсision

Электронная нагрузка 8500 BK Preсision

8500 BK Preсision

Свойства электронных нагрузок серии 8500
  • Работа в режимах стабилизации постоянного тока (CC), сопротивления (CR), напряжения (CV) и мощности (CP)
  • Широкий диапазон значений напряжения и тока: от 0 до 500 В; до 240 А (5000 Вт, макс.)
  • Низкое минимальное рабочее напряжение < 0,1В и минимальное входное сопротивление 5мОм (модель 8518) позволяют нагрузке поглощать сильный ток при низких напряжениях, что требуется при использовании топливных и солнечных элементов
  • Некоторые модели работают с напряжением до 500 В, что подходит для решения задач в сфере высоких напряжений
  • Встроенный генератор плавной перестройки частоты
  • Опыт короткого замыкания
  • Аппаратно заданная высокая дискретность измерения напряжения (0,1 мА/1 мВ) и силы тока (модели 8500 и 8502)
  • Яркий, легкочитаемый дисплей (технология VFD)
  • Защита от перегрева, перенапряжения, перегрузки и по току
  • В комплект поставки входит кабель последовательного переходника «RS232 -TTL» и прикладное программное обеспечение
  • Работа в списочном режиме для повышения производительности
  • Режим тестирования батарей для определения их ампер-часовой характеристики (регулируемый уровень конечного напряжения)
  • Гибкий запуск: инициирующее событие может задаваться с помощью клавиш на передней панели, с помощью ТТЛ сигнала на задней панели или программно
  • Дистанционное считывание напряжения для компенсации падения напряжения в проводах
  • Сохранение 25-и параметров настройки прибора
  • Вентиляторы, управляемые терморегулятором, позволяют выполнять работу бесшумно, с минимальными разрывами
  • Все модели могут монтироваться на стойке. Компактные модели 300 Вт и 600 Вт для настольного применения
Области применения:

Тестирование источников питания постоянного тока
Определение параметров аккумуляторных батарей. Предусмотрен режим тестирования батарей, в котором измеряется ампер-часовая (A*hr) характеристика батареи
Тестирование топливных и солнечных элементов
Задачи в области высоких напряжений

Низковольтный режим

Нагрузки серии 8500 могут работать при напряжении ниже 1 В, что важно при решении задач в сфере низких напряжений, например при тестировании топливных и солнечных элементов. Все модели могут регулировать напряжение (обеспечивать стабильный входной сигнал) до 0,1В. Модели 8515, благодаря своей сверхнизкому входному сопротивлению, могут работать при максимальной силе тока в 240 A при напряжении 1,2 В (см. рисунок)

Управление с передней панели, задняя панель

Цифровые клавиши и вращающаяся ручка обеспечивают удобство управления для быстрой и точной настройки режимов работы и требуемых уровней тока/напряжения/сопротивления. Может быть задана максимальная дискретность напряжения и силы тока в 1 мВ и 0,1 мА, соответственно (только для моделей 8500 и 8502). Может сохраняться и извлекаться из внутренней памяти до 25-и разных параметров настройки прибора.

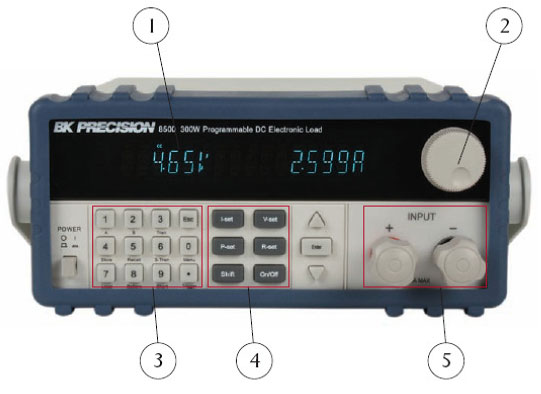

Управление с передней панели BK Preсision

1) Легочитаемый дисплей с высоким разрешением
Отображает заданные и измеренные значения. Можно осуществлять переключение между режимами тока/напряжения и мощности/ сопротивления. Разрешение дисплея для тока и напряжение выбирается пользователем. Максимальное разрешение для моделей 8500 и 8502 составляет 1 мВ/0,1 мА.

2) Удобный ввод данных
Вращающаяся ручка для быстрого аналогового управления. Регулировка уставок осуществляется ее вращением. Нажмите для переключения на режим отображения результатов измерений.

3) Цифровая клавишная панель
Позволяет напрямую и без труда вводить данные значения и получать доступ ко вторичным функциям.
4) Функциональные клавиши
Активация режима стабилизации тока, напряжения, мощности или сопротивления, и просмотр разных меню и опций путем прокрутки.

5) Зажимы для подключения нагрузки на передней панели
Для подключения тестируемого прибора.

Вид сзади

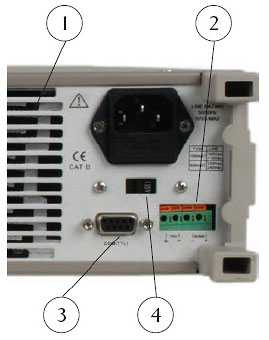

Задняя панель 8500 BK Preсision

1) Вентиляционные отверстия
Через эти отверстия вентиляторы, управляемые терморегулятором, вытесняют воздух для поддержания постоянной температуры внутри системы.

2) Клеммник запуска и дистанционного cчитывания
Подключите к этому клеммнику линии считывания для компенсации падения напряжения вызванного сопротивлением проводов нагрузки. Данный клеммник содержит также два разъема для входного сигнала дистанционного запуска ТТЛ.

3) Разъем интерфейса
Разъем последовательного интерфейса для связи через RS232 или USB. Кабель USB в комплект поставки не входит.

4) Переключатель напряжения
Переключатель сетевого напряжения (110 В переменного тока или 220 В постоянного тока).

Перестраиваемые режимы работы
Режимы стабилизации CC, CR, CV и CP

В режиме постоянного тока (CC) нагрузка поглощает ток в соответствии с запрограммированной уставкой по току вне зависимости от входного напряжения. Режим СС может использоваться для проверки стабилизации тока нагрузки источников питания постоянного тока или для определения параметров режима разрядки батарей. Режим постоянной мощности (CP) имитирует нагрузку, чья потребляемая мощность не зависит от подаваемого напряжения. Режим постоянной мощности (CP) целесообразно использовать для тестирования батарей и имитирования реалистичной кривой разрядки.
В режиме постоянного напряжения (CV) нагрузка стремится поглотить достаточный ток для ограничения напряжения источника питания в соответствии с запрограммированной уставкой. Этот режим подходит для тестирования разрядки батарей.
В режиме постоянного сопротивления (CR) нагрузка поглощает ток линейно пропорционально входному напряжению в соответствии с программно заданной уставкой сопротивления. В отличие от обычных резисторов, сопротивление нагрузки остается постоянным вне зависимости от уровня мощности.

Генератор плавной перестройки частоты

В нагрузках серии 8500 предусмотрен генератор плавной перестройки частоты, который может использоваться во всех режимах работы. Нагрузка постоянного тока может осуществлять переключение между двумя заданными уровнями при частоте от 0,1 Гц до 1 кГц, как плавно, так и по триггеру.

Триггерный запуск

Триггерный запуск используется для синхронизации поведения нагрузки постоянного тока с другими событиями. Инициирующее событие может задаваться с помощью клавиш на передней панели, путем подачи внешнего ТТЛ сигнала на клемму, расположенную на задней панели, или методом подачи команд через последовательную шину. Триггер может использоваться в импульсном режиме, переходном режиме, списочном режиме и работать в режимах стабилизации CC, CR, CV и CP.

Дистанционное управление и прикладное ПО

Нагрузки постоянного тока могут управляться дистанционно с любого компьютера с USB-портом или интерфейсом RS232, позволяя пользователю полностью программировать и контролировать все параметры. В комплект поставки входит кабель последовательного переходника «RS232 - TTL» и прикладное программное обеспечения. Кабель адаптера «USB -TTL» поставляется под заказ. Для пользователей, желающих написать свою собственную заказную программу, имеется ряд программ-примеров, которые можно загрузить с web-сайта компании B&K Precision.

Списочный режим

Список последовательностей команд может сохраняться в энергонезависимой памяти и выполняться независимо от компьютера. Работа в списочном режиме существенно сокращает время на обработку команд и взаимодействие с компьютером при тестировании изделий. Последовательность команд может вводиться вручную с передней панели или загружаться с ПК через интерфейс RS232 или USB-порт.

Прикладное программное обеспечение

Входящее в комплект поставки прикладное программное обеспечение поддерживает эмуляцию нагрузки с передней панели, и включает в себя программу тестирования батарей, которая предусматривает определение ампер-часовой (A*hr) характеристики батареи и регулируемые уровни конечного напряжения (безопасное напряжение). Вне зависимости от того, проектируются ли приборы с гибридными никелевыми или ионно-литиевыми батареями, нагрузки серии 8500 обладают всеми функциональными возможностями для проверки их характеристик.

Производитель электронной нагрузки BK 8500 - компания BK Precision (США)
BK Precision

Технические характеристики

Параметры Значения
Напряжение от 0 до 120 В
Ток от 1 мА до 30 А
Мощность 300 Вт
Режимстабилизации СV
Диапазон / Погрешность / Дискретность 0,1 - 18 В / ±(0,05%+0,02% FS) / 1 мВ
0,1 - 120 В / ±(0,05%+0,025% FS) / 10 мВ
Режим стабилизации СС
Диапазон / Погрешность / Дискретность 0 - 3 A / ±(0,1%+0,1% FS) / 0,1 мА
0 - 30 A / ±(0.2%+0,15% FS) / 1 мА
Измерение тока
Диапазон / Погрешность / Дискретность 0 - 3 A / ±(10,1%+ 0,1% FS) / 0,1 мА
0 - 30 A / ±(0,2%+0,15% FS) / 1 мА
Измерение напряжения
Диапазон / Погрешность / Дискретность 0-13 В / ±(0,02% + 0,02% FS) / 1 мВ В
0 -120 В / ±(0,02% + 0,025% FS) / 10 мВ
Режим стабилизации и СR
Входной ток ≥10% FS
Входное напряжение ≥10% FS
Диапазон / Погрешность / Дискретность 0,1 - 10 Ом / ±(1%+0,3% FS) / 0,001 Ом
10 - 99 Ом / ±(1%+0,3% FS) / 0,01 Ом
100-999 Ом / ±(1%+0,3% FS) / 0,1 Ом
1 кОм - 4 кОм / ±(1%+0,8% FS) / 1 Ом
Режим стабилизации СW
Входной ток ≥10% FS
Входное напряжение ≥10% FS
Диапазон / Погрешность / Дискретность 0 -100 Вт / ±(1%+0,1% FS) / 1 мВт
100 Вт - макс. мощность / ±(1%+0,1% FS) / 100 мВт
Измерение напряжения
Входной ток ≥10% FS
Входное напряжение ≥10% FS
Диапазон / Погрешность / Дискретность 0 - 100 Вт / ±(1%+0,1% FS) / 1 мВт
100 - макс. мощность / ±(1%+0,1% FS) / 100 мВт
Функция тестирования батарей Вход = 0,1 В - 120 В
Макс. емкость измерений = 999 ампер-часов
Дискретность = 10 мА
Диапазон таймера = 1 - 60000 сек
Переходной режим Диапазон частот = 0,1 Гц - 1 кГц
Коэффициент ошибок при измерении частоты = 0,5%
Размеры (Ш x В x Г) 215 x 88 x 355 мм
Масса 5,2 кг
Гарантия 1 год
Комплект поставки Сетевой шнур, руководство пользователя, установочный CD с прикладным программным обеспечением, последовательный переходник «TTL-RS232» IT-131
