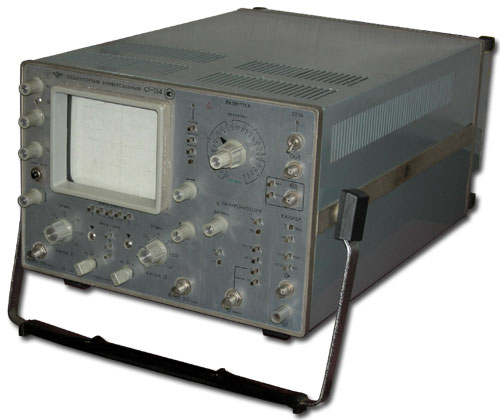

Осциллограф С1-104 (справочная информация)
Осциллограф С1-104 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 500 МГц путем: измерения амплитудных и временных параметров исследуемого сигнала в диапазоне от 0,04 В до 8 В, с выносным делителем 1:10 И22.727.082 - до 10 В, с активным пробником И22.746.036 - до 24 В и временных интервалов в диапазоне от 4x10-9с до 0,5 с; одновременного изображения двух исследуемых сигналов на одной развертке.
Данная модель осциллографа позволяет наблюдать сигналы частотой до 1000 МГц. При этом происходят значительные искажения амплитуды сигнала - "завал". (Длительное применение на запредельных частотах не рекомендуется). Осциллограф С1-104 предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.
Технические характеристики
| Параметры | Значения |
|---|---|
| Вертикальное отклонение | |
| Количество каналов | 2 |
| Полоса пропускания | 0 - 500 МГц |
| Коэффициент отклонения | 10 мВ/дел - 1 В/дел |
| Коэффициент отклонения | 10 мВ/дел - 1 В/дел |
| Погрешность | +/-4 % |
| Время нарастания ПХ | < 0.8 нс |
| Выброс | < 10% |
| Макс. входное напряжение | 8 В, 10 В (с делителем), до 24 В (с активным пробником) |
| Входной импеданс | 50 Ом, 500 Ом (с делителем), 100 кОм/ 7.5 пФ (с активным пробником) |
| Режимы работы | канал 1, канал 2, каналы 1+2, каналы 1, 2 прерывисто/поочередно |
| Горизонтальное отклонение | |
| Коэф. развертки | 1 нс/дел - 50 мс/дел |
| Погрешность | +/- 6% |
| Режимы развертки | автоколебательный, ждущий, однократный |
| Параметры синхронизации | |
| Источник синхронизации | канал 1, канал 2, сеть, внешний |
| Частота внеш. синхронизации | 20 Гц - 500 МГц |
| Уровень внеш. синхронизации | 0.4 В - 4 В |
| Калибратор | меандр (1 кГц, 0.06/ 0.6 В) |
| Экран | ЭЛТ, 80 х 100 мм |
| Общие характеристики | |
| Питание | 115/ 220 В +/- 10%, 50/ 400 Гц |
| Диапазон рабочих температур | +5ºС ... +40ºС |
| Габаритные размеры | 345 х 217 х 494 мм |
