Осциллограф С1-151 (справочная информация о приборе)

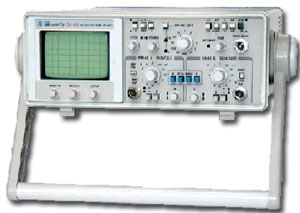

Осциллограф С1-151 (универсальный аналоговый осциллограф) предназначен для исследования электрических сигналов в полосе пропускания 0 - 35 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Прибор характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, минимальным весом и габаритными размерами.
Производитель осциллографа С1-151 - ОАО "МНИПИ", Республика Беларусь, г. Минск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0-35 Мгц |
| Коэффициенты отклонения | 2 мВ/дел-10 В/дел (шаг1-2-5) |
| Погрешность установки | ± 5% |
| Время нарастания ПХ | ≤ 10 нс |
| Входной импеданс | 1 МОм/30пФ, (с делителем 1:10 -10 МОм/15 пФ) |
| Входное напряжение | |
| с открытым входом | ≤ 90 В |
| с закрытым входом | ≤ 200 В |
| с делителем 1:10 | ≤ 250 В |
| Режимы по вертикали | вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 0,1 мкс/дел-0,5 с/дел (шаг1-2-5) |
| Погрешность установки | ± 5% , с растяжкой ± 7% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал 1, канал 2, сеть, ТВ-сигнал, внешний |
| Внешняя синхронизация | 10 Гц-35 МГц, 0,2-10 В |
| Задержка изображения | обеспечивает возможность наблюдение переднего фронта |
| Общие характеристики | |
| Экран | 40x60 мм |
| Встроенный калибратор | частота "меандра"-(1000 ±15) Гц, амплитуда-(0,6 ±0,009) В |
| Питание | 220 В ±10%, 50/400 Гц |
| Потребляемая мощность | 40 ВА |
| Габаритные размеры (HxWxD) | 100x270x340 мм |
| Масса | 3,7 кг |
| Дополнительные функции | Синхронизация ТВ - сигналом |
| Условия эксплуатации | |
| Рабочая температура | 5-40 °С |
| Влажность | 80% при 25 °С |
