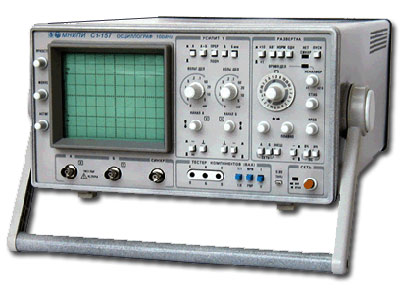

Осциллограф С1-157 (справочная информация о приборе)
- Полоса пропускания 0-100 МГц
- Режим X-Y выхода с калибров.коэф.отклонения
- Модуляция яркости луча (Z-вход)
- Два канала
- Встроенный тестер компонентов
- Выход (Z-выход) положительного импульса прямого входа
- Включен в государственный реестр РБ и РФ
С1-157 - аналоговый осциллограф, предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-100 МГц.
Кроме того, он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов.
При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов,
туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять исправность p-n переходов путем сравнения с аналогичными в
исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и
инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные
напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, крутизну ВАХ. Тестер
удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.
Производитель осциллографа С1-157 ОАО "МНИПИ", Республика Беларусь, г. Минск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0-100 мГц |
| Коэффициенты отклонения | 5 мВ/дел-5 В/дел (шаг1-2-5) |
| Погрешность установки | ± 3% |
| Время нарастания ПХ | ≤ 3,5 нсек |
| Входной импеданс | 1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ |
| Входное напряжение | |
| с открытым входом | ≤ 90 В |
| с закрытым входом | ≤ 100 В |
| с делителем 1:10 | ≤ 250 В |
| Режимы по вертикали | Вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто./поочерёдно, суммирование каналов |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 20 нсек/дел-0,2 сек/дел, плавн. перекр. в 2,5 раза (шаг1-2-5) |
| Погрешность установки | ± 4% , с растяжкой ± 5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий, однократный |
| Синхронизация | |
| Источники | канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ |
| Внешняя синхронизация | 100 МГц, -, 0,2-10 В |
| Задержка изображения | Обеспечивает возможность наблюдение переднего фронта |
| Наличие режима X-Y | Наличие режима X-Y в полосе 20 Гц-3 МГц, коэф. откл.5 мВ/дел-5 В/дел ±10%) |
| Наличие Z - входа | частотный диапазон 0-3 МГц, входной импеданс - 100 кОм/50 пФ |
| Общие характеристики | |
| Экран | 80x100 мм |
| Встроенный калибратор | Частота "меандра"-(1000 ±10) Гц, амплитуда-(0,6 ±0,006) В |
| Питание | 220 В ±10%, 50 Гц |
| Потребляемая мощность | 80 ВА |
| Габаритные размеры (HxWxD) | 160x300x385 мм |
| Масса | 8 кг |
| Дополнительные функции | Тестер компонентов |
| Условия эксплуатации | |
| Рабочая температура | 5-40 °С |
| Влажность | 80% при 25 °С |
| Параметры тестера компонентов | |
| ось Х | ±12 В |
| ось Y | ±12 мА |
| Тестовый ток базы | ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления1/8 |
| Тестовое напряжение З-И | ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8 |
