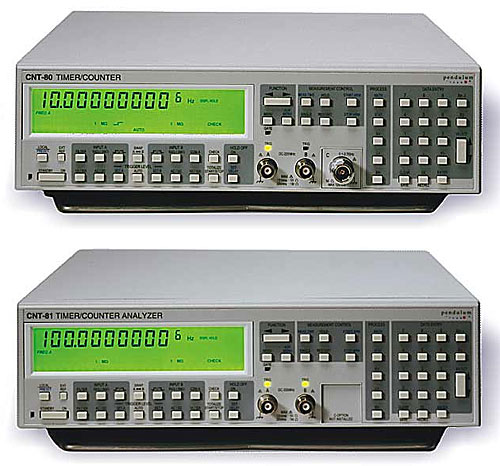

Универсальные частотомеры (калибраторы) CNT-80, CNT-81, CNT-81R Pendulum (Швеция)
Особенности частотомеров CNT-80, CNT-81, CNT-81R
- Высокая точность измерения, калибровки и анализа времени и частоты
- Высокая скорость: 8000 измерений/с
- Высокое разрешение: 1 пс (время), 11 разря-дов при времени измерения 1с (частота), 0,001° (фаза)
- Стабильность рубидиевого опорного генератора: 10-10
- Дискретность установки уровня запуска: 1,25 мВ
- Улучшенные возможности ручного запуска/удержания
- Программное обеспечение для анализа модуляции сигналов
- Нечувствительность к электромагнитным наводкам
- Идеальны для использования в системах быстрого тестирования, проектно-исследовательских и поверочных лабораториях
Компания Pendulum предлагает серию частотомеров CNT-80 с предельными характеристиками для измерения, анализа и калибровки частоты, временных интервалов или фазы, как в испытательных системах, в местах проведения проектно-исследовательских работ, так в калибровочных лабораториях, или в местах эксплуатации (переносная калибровка). В соcтав данного семейства входят 3 модели приборов: экономичный CNT-80, высокоточный прибор с расширенными возможностями CNT-81 и сверхвысокоточный CNT-81R, имеющий встроенный рубидиевый эталон времени.
| Таблица отбора | CNT-80 | CNT-81 | CNT-81R |
|---|---|---|---|
| Частота, пакет импульсов, временной интервал, фаза, VPP | + | + | + |
| Диапазон частот (стандартный) | 225 МГц | 300 МГц | 300 МГц |
| Разрешение по частоте (время измерения 1 с) | 10 цифр | 11 цифр | 11 цифр |
| Разрешение временного интервала (однократный/усреднённый) | 250/100 пс | 50/1 пс | 50/1 пс |
| Разрешение VРР | 20 мВ | 1,25 мВ | 1,25 мВ |
| Задержка ручного запуска/удержания на заданное время и число событий | + | + | + |
| Разрешение задержки запуска/удержания | 100 нс | 10 нс | 10 нс |
| Наилучшая стабильность опорного генератора/месяц | 3 x 10 -9 | 3 x 10 -9 | 3 x 10 -9 |
| Количество выходов опорного генератора 10 МГц+5 МГц | 1 + 0 | 1 + 0 | 6 + 1 |
| Скорость измерения - через универсальную интерфейсную шину GPIB во внутреннюю память | 2 000/с | 8 000/с | 8 000/с |
| Статистические вычисления: среднее значение, среднеквадратичное отклонение и максимум/минимум | + | + | + |
| Программное обеспечение Time View для регистрации и анализа | - | + | + |
| Высокочастотный вход 2,7 ГГц | Опция 10 | Опция 20 | Опция 20 |
Измерение и калибровка частоты
Приборы CNT-80/CNT-81/CNT-81R могут непосредственно измерять и калибровать любую определённую в приложении частоту, вплоть до 2,7 ГГц. Они идеальны для калибровки, например, основных тактовых генераторов других приборов, таких как измерители и синтезаторы частот. Синхросигнал от рубидиевого элемента прибора CNT-81R позволяет калибровать даже самые высокие частоты, задаваемые термостатированным генератором. Для обеспечения общей неопределённости на уровне 10-10, всего лишь подключите неизвестную частоту ко входам счётчиков и подождите секунду. Каждое отдельное 1 с - измерение имеет разрешение 5 x 10-11. Встроенные средства статистического усреднения далее улучшают разрешение, а индикатор стандартного отклонения прибора отображает дополнительную информацию относительно стабильности неизвестной частоты.
Измерение и калибровка временного интервалаПри измерении и калибровке временных интервалов прибор CNT-81 обеспечивает очень высокие рабочие характеристики благодаря наличию временного разрешения в 50 пс (однократный) и 1 пс (усреднённый) и высокое разрешение уровня запуска в 1,25 мВ.
Систематическая стартстопная разность канала составляет всего 500 пс, которая может быть далее уменьшена путём калибровки разности входного канала.
С помощью прибора CNT-81 Вы можете измерять разность фаз сигналов на частотах до 160 МГц с разрешением, лучшим, чем 0,01° (ниже 30 МГц). Это обеспечивает Вам чрезвычайно высокое разрешение при выполнении таких измерений, как позиционирование лазера и калибровка фазометров. Существуют процедуры калибровки, которые обеспечивают очень высокую точность, с неопределённостью ниже 0,1°.
Идеальны для быстрых испытательных системПри производстве испытательных систем важны две вещи: нечувствительность к электромагнитным помехам и скорость.
Прибор CNT-81 обеспечивает превосходную защиту от электромагнитных помех и наивысшие рабочие характеристики среди всех доступных на рынке частотомеров. Он имеет внушительную скорость в 8000 измерений/с при записи во
внутреннюю память и 250 измерений/с для вручную запускаемых измерений, через универсальную интерфейсную шину GPIB.
В локальной энергозависимой памяти, используемой для хранения установок счётчиков, может быть сохранено до 20 комплексных установок измерений, которые с помощью короткой команды могут быть немедленно вызваны по шине.
Это позволяет выполнять новые измерения последовательно с очень высокой скоростью. Полный цикл "установка - измерение - передача" выполняется менее чем за 8 мс.
Все счётчики совместимы с SCPI, которая обеспечивает простое модифицирование новых аппаратных средств без траты лишнего времени на перезапись программного обеспечения.
Программное обеспечение для проведения анализа на персональном компьютере TimeView превращает прибор CNT-81 в высокоэффективный анализатор области модуляции . В области модуляции Вы можете просматривать быстрые изменения частоты во времени, например, модуляцию, развёртку, регулирование частоты, дрожание каналов и т.д.
Генераторы опорной частоты:
| Модель | CNT-80/81 | CNT-80/81 | CNT-80/81 | CNT-81R |
|---|---|---|---|---|
| Опция: Стабильность: тип опорного генератора |
Стандартный ОCXO |
Опция 30 ОСХО |
Опция 40 ОСХО |
Рубидиевый |
| Старение: в месяц в год |
< 5x10-7 < 5x10-6 |
< 1x10-8 < 7,5x10-8 |
< 3x10-9 < 2x10-8 |
< 5x10-11 < 2x10-10 |
| Влияние температуры: 0°С -50°С 20°С -26°С |
< 1x10-5 < 3x10-6 |
< 1x10-5 < 3x10-6 |
< 2,5x10-9 < 4x10-10 |
< 3x10-10 < 2x10-11 |
| Кратковременная стабильность: Т = 1 с (девиация Аллана) | Не задано | 1х10-11 | 1х10-11 | 5х10-11 |
| Стабильность:: после времени прогрева: |
Не задано 30 мин |
< 5x10-8 10 мин |
< 5x10-9 10 мин |
< 4x10-10 10 мин |
| Суммарная погрешность (2σ): 1 год после калибровки 2 года после калибровки (при рабочей температуре20°С - 26°С) |
< 7x10-6 < 1,2x10-5 |
< 1x10-7 < 2x10-7 |
< 2,5x10-8 < 5x10-8 |
< 2,5x10-10 < 5x10-10 |
Технические характеристики
| Параметры | Значения |
|---|---|
| Режимы измерений | |
| Частота A, B, C | |
| Режимы измерения Входы А и В могут меняться ролями при любых измерениях, кроме измерений времени нарастания и спада. | |
| Диапазон | Вход А (CNT-81): от 0,01 Гц до 300 МГц Вход А (CNT-80): от 0,01 Гц до 225 МГц Вход В: до 100 МГц Вход С (опция): от 140МГц до 2,7ГГц |
| Разрешение | CNT-81: 11 разрядов при времени измерения 1 с CNT-80: 10 разрядов при времени измерения 1 с |
| Пакет импульсов А, В, С | |
| Несущая частота и частота повторения пакетов импульсов от 1 мкс (А, В) и 50 мкс (С) могут быть измерены без внешних управляющих сигналов | |
| Период А | |
| Диапазон | CNT-81: от 3,3нс до 10-10с CNT-80: от 6 нс до 10-10 с |
| Разрешение | CNT-81: 11 разрядов при времени измерения 1 с CNT-80: 10 разрядов при времени измерения 1 с |
| Отношение частот А/В, С/В | |
| Диапазон | от 10-9 до 1015 |
| Диапазон частот: | от 10-9 до 1015 |
| Временной интервал А-В | |
| Диапазон | от 3 нс до 1010 с |
| Разрешение | CNT-81: 50 пс (однократное) 1 пс (усредненное) СNT-80: 250 пс (однократное) 100 пс (усредненное) |
| Длительность импульсов А | |
| Диапазон | от 3 нс до 1010 с |
| Время нарастания/спада А | |
| Диапазон | от 3 нс до 1010 с |
| Фаза А-В | |
| Диапазон | от -180° до +360° |
| Разрешение | 0,01 |
| Коэффициент заполнения А | |
| Диапазон | от 0,000001 до 1,000000 |
| Суммирование А, В | |
| Диапазон | от 0 до 1017 , от 0 до 1010 в режимах А-В |
| Режимы | A со стробированием от B: A с запуском/остановом от B: Ручной счет A-B: Счет A-B на время с ручным запуском |
| V макс., V мин., VРР А, В | |
| Диапазон | от -50 В до +50 В |
| Диапазон частот | до 100 МГц |
| Разрешение | CNT-81: 1,25 мВ CNT-80: 20 мВ |
| Входы и выходы | |
| Входы А и В (CNT-81) | |
| Соединение | AC или DC |
| Импеданс | 1 МОм // 15 пФ или 50 Ом (КСВН < 2:1) |
| Максимальная межканальная разность задержек | 500 пс |
| Максимальная чувствительность | 20 мВ rms, до 100 МГц |
| Аттенюатор | 1:1 или 1:10 |
| Переменный гистерезис А | от 30 мВРР до 10ВРР (120 МГц) |
| Уровень запуска | отображается на дисплее |
| Диапазон | (x1): от -5 В до +5 В (x10): от -50 В до +50 В |
| Разрешение (x1) | 1,25 мВ |
| Уровень автоматического запуска | уровень запуска автоматически устанавливается на 50% уровне входного сигнала (10% и 90% для переднего/заднего фронта, 75% и 25% для переменного гистерезиса на входе А) Мин. частота: устанавливается от 1 Гц и выше. По умолчанию = 100 Гц |
| Фильтр низких частот А | 100 кГц |
| Цифровой НЧ фильтр | от 1 Гц до 10 МГц |
| Входы А и В (CNT-80) | |
| Соединение | AC или DC |
| Импеданс | 1 МОм // 30 пФ или 50 Ом (КСВН < 2:1) |
| Максимальная межканальная разность задержек | 1 нс |
| Максимальная чувствительность | 20 мВ rms, до 120 МГц |
| Аттенюатор | 1:1 или 1:10 |
| Переменная величина гистерезиса А | от 60 мВРР до 10ВРР (до 120 МГц) |
| Уровень запуска | отображается на дисплее |
| Диапазон | (x1): от -5,1 В до +5,1 В (x10): от -51 В до +51 В |
| Разрешение (x1) | 20 мВ |
| Уровень автоматического запуска | уровень запуска автоматически устанавливается на 50% уровне входного сигнала (10% и 90% для переднего/заднего фронта, 75% и 25% для переменного гистерезиса на входе А) |
| Частота | > 100 Гц |
| Амплитуда | >150 мВРР |
| Фильтр низких частот А | 100 кГц |
| Цифровой НЧ фильтр | от 1 Гц до 5 МГц |
| Вход С (опция 10/20) | |
| Диапазон частот | от 100 МГц до 2,7 ГГц |
| Диапазон входных напряжений | 20мВ - 12В rms, от 0,1ГГц до 0,3ГГц 10мВ - 12В rms, от 0,3ГГц до 2,5ГГц 20мВ - 12В rms, от 2,5ГГц до 2,7ГГц |
| Импеданс | 50 Ом, КСВН< 2,5:1 |
| Максимальное допустимое напряжение | 12 В rms в течение 60 с, защита с помощью PIN диодов |
| Разъём | N-типа, розетка |
| Входы и выходы на задней панели | |
| Вход внешнего опорного генератора | CNT-81/81R: 1, 2, 5 или 10 МГц, > 200 мВ rms CNT-80: 10 МГц, > 500 мВ rms |
| Ручной вход | большинство функций измерения могут быть выполнены в ручном режиме |
| Выход опорного генератора | CNT-80, CNT-81: 1 x 10 МГц, >0,6 В rms, синус, при нагрузке 50 Ом CNT-81R: 6 x 10 МГц, 1 x 5 МГц, >0,6В rms при нагрузке 50 Ом |
| Выход стробирования | сигнал стробирования включён/выключен |
| Выходы уровня запуска | выходы уровней срабатывания каналов А и В |
| Выходы компенсации щупов | Используется при настройке щупов для достижения наилучшего импульсного отклика для данной комбинации щупа и входа частотомера. |
| Аналоговый выход | от 0 до 4.98 В с шагом 20 мВ, пропорционально любым трем последовательно расположенным разрядам дисплея |
| Дополнительные функции | |
| Удержание срабатывания | |
| После начала измерения удержание запуска предотвращает останов измерения в течение заданного времени либо заданного количества событий на входе B | |
| Диапазон временной задержки | CNT-81/81R: от 60 с до 1,34 с с разрешением 10 нс CNT-80: от 200 нс до 1,6 с, с разрешением 100 нс |
| Диапазон задержки событий В | CNT-81/81R: от 2 до 224 -1, максимально 100 МГц CNT-80: от 2 до 224 -1, максимально 20 МГц |
| Внешнее ручное управление | |
| Диапазон временной задержки В, С | от 200нс до 1,6с, с разрешением 100нс |
| Диапазон задержки события В | от 2 до 224 -1, максимально 20 МГц |
| Статистические вычисления | |
| Функции | Максимум, Минимум, Среднее значение и Среднеквадратичное отклонение |
| Размер выборки | CNT-81: от 1 до 2 x 10-9 выборок CNT-80: от 1 до 65536 выборок |
| Математические вычисления | |
| Функции | (К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо) или как значения предыдущего измерения (Xо-1) |
| Другие функции | |
| Время измерения | CNT-81: одиночный цикл, от 80, 160, 320, 640, 1280 нс и от 20мкс до 20 с (до 400 с в некоторых функциях). CNT-80: одиночный цикл, от 0,8, 1,6, 3,2, 6,4, 12,8 мкс и от 50 мкс до 20 с (до 400 с в некоторых функциях) |
| Удержание на дисплее | фиксирует результат измерения, пока не будет запущено новое измерение |
| Установка | 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи |
| Вспомогательное меню | предоставляет доступ к дополнительным функциям |
| Дисплей | 10-разрядный жидкокристаллический дисплей с высококонтрастной фоновой подсветкой |
| Интерфейс GPIB (опция 80) | |
| Максимальная скорость измерения* | |
| Через универсальную интерфейсную шину GPIB | CNT-81/81R: 250 показаний в секунду CNT-80: 125 показаний/с |
| Во внутреннюю память | CNT-81/81R: 8000 показаний/с CNT-80: 2000 показаний/с |
| Временные отметки | CNT-81/81R: разрешение 125 нс |
| Период Back-to-back | CNT-81/81R: до 40000 показаний/с (разрешение 100 нс) |
| Размер внутренней памяти | CNT-81/81R* до 6100 показаний CNT-80* до 2600 показаний |
| Формат вывода данных | формат ASCII, IEEE |
| Программное обеспечение для временного и частотного Анализа TimeViewТМ | |
| Программное обеспечение TimeView работает на любом ПК, имеющем монитор стандарта VGA/EGA. Программное обеспечение TimeView поддерживается моделями приборов CNT-81 и CNT-81R |
|
| Режимы регистрации данных и скорость измерения* | |
| Произвольная выборка | 8000 показаний/с |
| Периодическая выборка | до 106 выборок/с |
| Период Back-to-back | до 40 000 показаний/с |
| Регистрация формы сигнала | Да (вертикальная выборка) |
| Управление прибором | все функции лицевой панели и некоторые функции ВСПОМОГАТЕЛЬНОГО МЕНЮ |
| Анализ данных | Данные измерений в зависимости от времени График БПФ Корень дисперсии Аллана Функция сглаживания Функция масштабирования Курсорные измерения Гистограмма распределения |
| Сохранение файлов | Установки и данные измерений |
| * В зависимости от функции измерения и внутреннего формата данных | |
| Общие характеристики | |
| Условия эксплуатации | |
| Температура | рабочая: от 0°С до +50°С при хранении: от -40°С до +70°С |
| Уровень безопасности | CSA 22.2 №231, EN 61010-1, CAT II, степень загрязнения 2, CE |
| ЭМС | EN 55011 ISM группа 1, класс В; EN 50082-2; FCC часть15J класс А, СЕ |
| Параметры сети (при 25°С) | |
| Переменное напряжение | CNT-80, CNT-81: от 90 до 265В rms, 45-440 Гц, (< 35Вт) CNT-81R: от 90 до 265В rms, 45-440Гц, (< 100 Вт (6 мин. прогрева) и < 47Вт при непрерывной работе) |
| Габариты и вес | |
| Габариты | 315x86x395 мм |
| Вес | CNT-80, CNT-81: нетто 4 кг, в упаковке 7 кг CNT-81R: нетто 4,8 кг, в упаковке 7,8 кг |
| Информация для заказа | |
| Базовые модели | CNT-80 Частотомер 225 МГц/250 пс, включая стандартный генератор опорной частоты (5х10-7/месяц) и GPIB интерфейс CNT-81 Частотомер/Анализатор 300 МГц/50 пс, включая стандартный генератор опорной частоты (5х10-7/месяц), GPIB интерфейс и программное обеспечение TimeView для временного и частотного анализа CNT/81R Частотомер/Калибратор 300МГц/ 50пс, включая стандартный рубидиевый генератор опорной частоты (5х10-11месяц),и GPIB интерфейс и программное обеспечение TimeView для вре-менного и частотного анализа. |
| Комплект поставки | Сетевой шнур Руководство пользователя Руководство по программированию Сертификат о калибровке |
| Опции высокочастотного входа (CNT-80/81/81R)* | Опция 10: вход С 2,7 ГГц (CNT-80) Опция 20: вход С 2,7 ГГц (CNT-81/81R) |
| Опции опорного генератора (CNT-80, CNT-81)* | Опция 30: Высокостабильный термостатирован-ный опорный генератор (1х10-8/месяц) Опция 40: Сверхвысокостабильный термостатиро-ванный опорный генератор (3х10-8/месяц) |
| Дополнительные принадлежности | |
| Опция 11: входы на задней панели Опция 22: набор для монтажа на стойке 19’’ Опция 27: футляр для переноски Опция 27Н: жесткий футляр для транспортировки |
|
| *) Опции устанавливаются на заводе по заказу и не могут быть изменены заказчиком. | |
