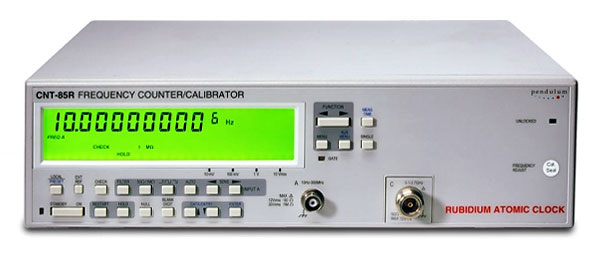

Частотомер / калибратор CNT-85R Pendulum (Швеция)
CNT-85 - частотомер с предельными характеристиками для измерения и калибровки частоты в стационарных условиях, а также в полевых условиях. Частотомер CNT-85 спроектирован для калибровки основного опорного генератора в базовых станциях GSM.
Прибор также может размещаться в местах проведения исследований и разработок, в поверочных лабораториях или в местах производства испытательных систем, т.е. там, где необходимо производить быстрые и точные измерения.
CNT-85R сверхвысокоточный частотомер, включающий встроенный эталон на основе рубидия.
Особенности частотомера CNT-85R
- Высокая точность измерений
- Высокое разрешение: 10 разрядов при времени измерения 1 с
- Лучшая стабильность опорного генератора: 10-10 (рубидий)
- Небольшое время прогрева: 10 мин до 4 x 10-10
- Интеллектуальная система запуска от входного сигнала
- Измеряют любой тип входного сигнала, включая пакеты импульсов, АМ, FM и сигналы с шумами
- Нечувствительность к электромагнитным помехам
- Просты в использовании
- Идеальны для калибровки частоты основного опорного генератора в базовых станциях GSM
Частотомер CNT-85R компании Pendulum позволяет обеспечивать лабораторную точность измерений в месте эксплуатации. Имея сверхстабильный термостатированный генератор опорной частоты (опционально) и высокое разрешение 10 разрядов при времени измерения 1 с, он обеспечивает мгновенные высокоточные измерения. При необходимости в режиме переполнения отображаются также 11-я и 12-я цифры. Прибор CNT-85R прост в использовании, компактен и имеет уникальную, интеллектуальную, автоматическую ситему запуска от входного сигнала любого типа. Очень малое время прогрева генератора с термостатом обеспечивает возможность измерения с точностью до миллиардных долей по прошествии всего 10 минут.
Прибор CNT-85R - измеритель/калибратор частот с предельной точностьюПрибор CNT-85R компании Pendulum является наиболее точным портативным калибратором частот из имеющихся на рынке. Он обладает всеми функциональными возможностями прибора CNT-85, плюс стабильность и точность встроенного рубидиевого атомного эталона.
| Таблица отбора | CNT-85 | CNT-85R |
|---|---|---|
| Частота, пакеты импульсов | + | + |
| Период, длительность импульса, суммирование | + | + |
| Диапазон частот (стандартный) | 300 МГц | 300 МГц |
| Разрешение по частоте (время измерения 1с) | 10 цифр | 10 цифр |
| Разрешение по длительности импульса | 250 пс | 250 пс |
| Задержка ручного запуска/удержания на заданное время и число событий | + | + |
| Наилучшая стабильность опорного гене-ратора/месяц | 3 x 10-9 | 5 x 10-11 |
| Отклонение частоты после 10 мин прогре-ва | 5 x 10-9 | 4 x 10-10 |
| Универсальная интерфейсная шина GPIB | Опция 80 | Опция 80 |
| Индикатор уровня сигнала (графическая шкала) | + | |
| Обнуление отображаемого значения | + | |
| Высокочастотный вход 2,7 ГГц | Опция 10 | Опция 10 |
Данный прибор является идеальным для высокоточной калибровки частот в лабораторных, полевых условиях и для цифровых коммуникационных систем. Малое время прогрева означает, что прибор CNT-85R постоянно готов к использованию после его переноса в другое место.
Операторы сети GSMВ зависимости от внутренней процедуры и бюджета оператора сети, требуемая калибровка основного опорного генератора в базовых станциях может быть выполнена с помощью следующих решений компании Pendulum:
- Прибор CNT-85R , обеспечивающий низкий уровень расходов на эксплуатацию (10-летний интервал между регулировками с диапазоном отклонений в 50 раз лучшим, чем это указано в спецификациях GSM)
Генераторы опорной частоты:
| Модель | CNT-85 | CNT-85 | CNT-85 | CNT-85R |
|---|---|---|---|---|
| Опция: Стабильность: тип опорного генератора |
Стандартный ОCXO |
Опция 30 ОСХО |
Опция 40 ОСХО |
Рубидиевый |
| Старение: в месяц | < 5x10-7 < 5x10-6 |
< 1x10-8 < 7,5x10-8 |
< 3x10-9 < 2x10-8 |
< 5x10-11 < 2x10-10 |
| Влияние температуры: 0°С -50°С 20°С -26°С |
< 1x10-5 < 3x10-6 |
< 5x10-9 < 6x10-10 |
< 2,5x10-9 < 4x10-10 |
< 3x10-10 < 2x10-11 |
| Кратковременная стабильность: Т = 1 с (девиация Аллана) | 1х10-11 | 1х10-11 | 5х10-11 | |
| Стабильность:: после времени прогрева: |
30 мин | < 5x10-8 10 мин |
< 5x10-9 10 мин |
< 4x10-10 10 мин |
| Суммарная погрешность (2σ): 1 год после калибровки 2 года после калибровки (при рабочей температуре20°С - 26°С) |
< 7x10-6 < 1,2x10-5 |
< 1x10-7 < 2x10-7 |
< 2,5x10-8 < 5x10-8 |
< 2,5x10-10 < 5x10-10 |
Технические характеристики
| Параметры | Значения |
|---|---|
| Режимы измерений | |
| Частота A, C | |
| Диапазон | Вход А: от 10 Гц до 300 МГц Вход С (опция): от 140 МГц до 2,7ГГц |
| Разрешение | 10 разрядов при времени измерения 1 с |
| Пакет импульсов А | |
| Несущая частота и частота повторения пакетов импульсов от 1 мкс могут быть измерены без внешних управляющих сигналов | |
| Период А | |
| Диапазон | от 6 нс до 100 мс |
| Разрешение | 10 разрядов при времени измерения 1 с |
| Отношение частот А/Е, С/А | |
| Диапазон | от 10-7 до 1010 |
| Диапазон частот: | Вход А: от 10 Гц до 160 МГц Вход Е: от 10 Гц до 50 МГц Вход С (опция): от 100 МГц до 2,7ГГц |
| Длительность импульсов А | |
| Диапазон | от 3 нс до 10 мс |
| Разрешение | 250 пс |
| Коэффициент заполнения А | |
| Диапазон | от 0, 000001 до 0, 999999 |
| Суммирование А | |
| Подсчёт событий с ручным запуском и остановом | |
| Диапазон | от 0 до 1017 |
| Входы и выходы | |
| Вход А | |
| Соединение | AC |
| Импеданс | 1 МОм или 50 Ом |
| Максимальная чувствительность | от 10 мВ rms (до 50МГц) |
| Ручной запуск | Диапазон чувствительности: от 10мВ до 10В rms, изменяемая с шагом 3 дБ Уровень запуска: выбирается для большого, среднего и малого коэффициента заполнения. |
| Фронт запуска | передний или задний |
| Автоматический запуск | Автоматический запуск от различных амплитуд и форм волнового фронта |
| Частота | минимум 50 Гц |
| Контроль сигнала | графическая шкала отображает уровень входного сигнала с шагом 3 дБ, значение от 10 мВ до 10 В rms |
| Фильтр низких частот | 100 кГц |
| Максимальное допустимое напряжение | 350 В (до 440 Гц) |
| Вход С (Опция 10) | |
| Диапазон частот | от 100 МГц до 2,7ГГц |
| Диапазон входных напряжений | 20мВ - 12В rms, от 0,1ГГц до 0,3ГГц 10мВ - 12В rms, от 0,3ГГц до 2,5ГГц 20мВ - 12В rms, от 2,5ГГц до 2,7ГГц |
| Импеданс | 50 Ом, КСВН< 2,5:1 |
| Максимальное допустимое напряжение | 12 В rms в течение 60 с, защита с помощью PIN диодов Разъём: N-типа, розетка |
| Входы и выходы на задней панели | |
| Вход внешнего опорного генератора | 10 МГц; >500 мВ rms |
| Ручной вход (Вход Е) | используется при измерении отношения А/Е и для внешнего управления/стробирования, цифровое управление до 50 МГц, запуск от ТТЛ уровня |
| Выход опорного генератора | 10 МГц, > 0,5 В rms, синус, при нагрузке 50 Ом |
| Аналоговый выход (включает-ся в опцию GPIB) | Напряжение 0-5 В, пропорционально любым 3 последовательным цифрам дисплея |
| Дополнительные функции | |
| Внешнее ручное управление | |
| Режимы внешнего управления | запуск/останов по переднему/заднему фронту |
| Задержка начала внешнего управления | ВЫКЛ или от 200 нс до 16 с |
| Обнуление/смещение частоты | |
| Обнуление даёт возможность отображения относительно предыдущего измеренного значения или любого смещения частоты, сведённого с помощью клавиш на передней панели | |
| Другие функции | |
| Время измерения | Одиночный цикл, от 0,8 мкс до 20 с (в некоторых функциях до 400 с) |
| Перезапуск | Начинает новое измерение |
| Удержание показаний | сохранение на дисплее результатов измерения |
| Невидимые разряды | Маскировка тех младших разрядов на дисплее, которые являются нестабильными |
| Установка | 19 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней памяти. 10 ячеек памяти могут быть защищены от записи. |
| Интерфейс GPIB (опция 80) | |
| Максимальная скорость измерения* | Через GPIB: 100 показаний/с Во внутреннюю память: 1600 показаний/с |
| Ёмкость внутренней памяти* | до 2600 показаний |
| Формат вывода данных | ASCII, IEEE |
| * в зависимости от функции измерения и формата внутренних данных | |
| Общие характеристики | |
| Дисплей | |
| Тип | ЖКИ с подсветкой |
| Число цифр | 10 плюс экспонента |
| Отображение переполнения | отображение 11-й и 12-й цифр |
| Графическая шкала | отображает уровень или чувствительность входного сигнала с шагом 3 дБ в диапазоне от 10 мВ до 10 В rms |
| Условия эксплуатации | |
| Температура | рабочая: от 0°С до +50°С при хранении: от -40°С до +70°С |
| Уровень безопасности | CSA 22.2 №231, EN 61010-1, CAT II, степень загрязнения 2, CE |
| ЭМС | EN 55011 ISM группа 1, класс В; EN 50082-2; FCC часть15J класс А, СЕ |
| Параметры сети (при 25°С) | |
| Переменное напряжение | от 90 до 264В rms, 45-63Гц, ( 100 Вт (6 мин. прогрева) и 47Вт при непрерывной работе) |
| Габариты и вес | |
| Габариты | 315x86x395 мм |
| Вес | нетто 5,5 кг, в упаковке 8,8кг |
| Информация для заказа | |
| Базовая модель | CNT-85R Частотомер 300 МГц, включая рубидиевый генератор опорной частоты (5x10-11 /месяц) |
| Комплект поставки | Сетевой шнур Руководство пользователя Руководство по программированию (поставляется только с опцией 80) Сертификат о калибровке |
| Опция высокочастотного входа * | Опция 10: вход С 2,7 ГГц |
| Опции опорного генератора * | Опция 30: Высокостабильный термостатированный опорный генератор (1х10-8/месяц) Опция 40: Сверхвысокостабильный термостатированный опорный генератор с термостатом (3х10-8/месяц) |
| Опция GPIB* | Опция 80 Универсальная интерфейсная шина GPIB (SCPI) |
| Дополнительные принадлежности | |
| Опция 22: набор для монтажа на стойке 19’’ Опция 27: футляр для переноски Опция 27Н: жесткий футляр для транспортировки |
|
| *) Опции устанавливаются на заводе по заказу и не могут быть изменены заказчиком | |
