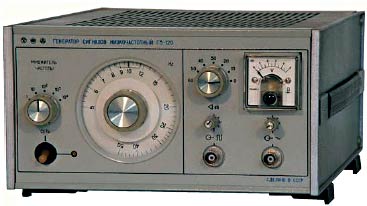

Генератор сигналов низкочастотный Г3-120 (справочная информация о приборе).
Основные данные генератора Г3-120
- Частотный диапазон 5Гц…500кГц
- Генератор сигналов синусоидальной и прямоугольной формы
- Низкий коэффициент гармоник синусоидального сигнала (от 0,1%)
- Выходной уровень до 5В
- Плавная/ступенчатая регулировка выходного уровня
- Встроенный индикатор уровня выходного сигнала
- Вход сигнала внешней синхронизации
- Возможность использования генератора в качестве селективного усилителя
- Источники питания: ~220В или =27В
- Жёсткие условия эксплуатации
- Компактный, лёгкий
- Высокая надёжность
Производитель генератора Г3-120 - АООТ "Радиоприбор", г. Великие Луки, Псковской обл.
Технические характеристики
| Параметры | Значения |
|---|---|
| Частоты синусоидального сигнала | |
| Диапазон | 5Гц...500кГц (5 п/диапазонов 50Гц/500Гц/5кГц/50кГц/500кГц) |
| Установка частоты | Плавная регулировка |
| Основная погрешность установки | ±3% (10Гц...300кГц) ±5% (5Гц...10Гц, 300кГц...500кГц) |
| Нестабильность частоты | ±(0,2-0,5)% за 15мин |
| Уровень синусоидального сигнала | |
| Максимальный уровень | 5В (600Ом) |
| Плавная регулировка | 5В минус 14дБ (1В) |
| Ступенчатая регулировка | 0 дБ минус 60дБ (шаг 10дБ) |
| Погрешность установки | ±6% (20Гц - 500кГц) ±10% (5Гц - 20Гц) |
| Нестабильность уровня | ±2% за 15мин. ±5% за 3 часа |
| Неравномерность уровня | ±5% 20Гц - 500кГц ±10% 5Гц - 20Гц |
| Коэффициент гармоник | ≤ 0,3% (до 200Гц) ≤ 0,1% (200Гц...20кГц) ≤ 0,5% (20кГц...200кГц) ≤ 1% (200кГц...500кГц) |
| Прямоугольный сигнал | |
| Частотный диапазон | 5Гц...500кГц |
| Размах сигнала | 10В (600Ом) |
| Регулировка уровня | Плавная |
| Скважность импульсов | 2 ± 0,3 |
| Время нарастания/спада | ≤ 50нс |
| Выход | |
| Выходное сопротивление | 600Ом выход синусоидального сигнала 600Ом/12пФ выход импульсного сигнала |
| Общие данные | |
| Условия эксплуатации | минус 30°С...50°С |
| Напряжение питания | 220В ± 10%, 50/400Гц или 27В ± 5% (через преобразователь) |
| Габаритные размеры | 232х134х323мм - генератор 191х106х147мм - преобразователь |
| Масса | 5кг.- генератор 2кг.- преобразователь |
