Генератор Г3-131 (справочная информация о приборе)
Цифровая индикация частоты
Светодиодная индикация рабочего диапазона и уровня ослабления
Псевдосенсорный выбор рабочего диапазона

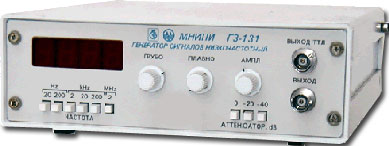

Генератор Г3-131 (генератор сигналов низкочастотный) обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня. Генератор низкочастотного синусоидального сигнала предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.
Производитель генератора Г3-131 - ОАО "МНИПИ", Республика Беларусь, г., Минск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Формы выходных сигналов | Синусоидальной и прямоугольной (уровень ТТЛ) форм |
| Диапазон частот | 2 Гц - 2 МГц |
| Погрешность установки частоты | ± 1%, индикация установки частоты осуществляется светодиодным цифровым индикатором |
| Нестабильность частоты | За 15 мин - 0,1%; за 180 мин 0,5% |
| Амплитуда без нагрузки | ≥ 10 В |
| Амплитуда при нагрузке 600 Ом | ≥ 5 В |
| Плавное ослабление | ≥ 20 дБ |
| Плавное смещение сигналов | - |
| Для сигналов синусоидальной формы | |
| Коэффициент гармоник | ≤ 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz |
| Для сигналов ТТЛ уровня | |
| Значение напряжения высокого уровня | ≥ 2,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ |
| Значение напряжения низкого уровня | ≤ 0,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ |
| Время перехода из высокого уровня в низкий и наоборот | ≤ 100 нс |
| Общие характеристики | |
| Напряжение питания | (220 ±22) В частотой (50 ±0,5) Гц |
| Потребляемая мощность | ≤ 10 ВА |
| Габаритные размеры (HxWxD) | 210x248x71 |
| Масса | 2 кг |
| Условия эксплуатации | |
| Рабочая температура | + 5-40 °С |
| Влажность | 80% при 25 °С |
| Заменяемые приборы | Г3-102, Г3-106, Г3-107, Г3-109, Г3-111, Г3-112 |
