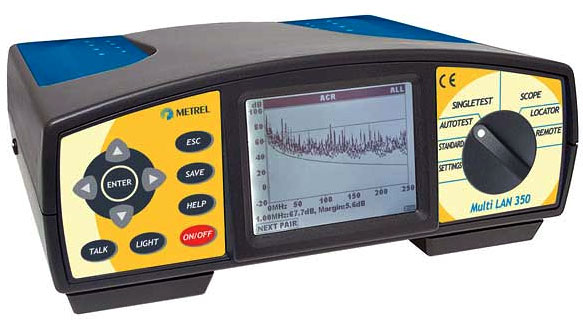

Анализатор кабельных сетей Metrel MI 2016 Multi LAN 350
Назначение:
Metrel MI 2016 Multi LAN 350 - прибор, созданный с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, именно поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, режимами работы, позволяющими точно определять место повреждения и идентифицировать розетки. Всё перечисленное позволяет с успехом использовать Multi LAN 350 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.
Функции:
- Проведение единичных измерений:
- Тестирование правильности разводки.
- Измерение длины кабеля и скорости распространения сигнала.
- Измерение задержки распространения сигнала.
- Измерение разности задержки распространения сигнала каждой из пар.
- Измерение волнового сопротивления.
- Измерение сопротивления петли постоянному току.
- Измерение переходного затухания и «суммарного» переходного затухания.
- Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
- Измерение возвратных потерь.
- Измерение затухания.
- Функция динамического рефлектометра для определения места повреждения и обнаружения перекрёстных помех, с подфункцией NEXT, позволяющей проводить тестирование без разделки второго конца кабеля.
- Автотест с заданными измеряемыми параметрами, стандартом тестирования и типом кабеля.
- Функция трассировки кабеля.
- Функция проверки установления голосового соединения по медному кабелю.
- Идентификация кабельных линий.
Отличительные особенности:
- Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
- Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI5100.
- Время выполнения автотеста для категории 6 – 55 секунд.
- Внутренняя память, позволяет сохранить до 500 результатов автотестирования медных или оптоволоконных кабелей.
- Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования.
- RS232- и USB- интерфейсы для связи с ПК.
- Масса 2 кг.
- Размеры 265х110х185мм.
Cтандартный комплект:
- Прибор MultiLAN 350
- Удаленный модуль MultiLAN 350 RU
- Адаптер для подключения кабеля, 2 шт
- Адаптер для подключения к розеткам и патч-панелям, 2 шт.
- Сумка для транспортировки, 2 шт.
- Программное обеспечение LANlink для ПК
- Интерфейсный кабель RS 232 для подключения к ПК
- Кабель USB
- Руководство пользователя
- Набор идентификаторов (заглушек) I (#1-#4)
- Калибровочный модуль
- Адаптер электропитания, 2 шт.
- Гарнитуры для осуществления голосовой связи по кабелю, 2 шт.
- Комплект аккумуляторных NiMH батарей, 12 шт.
Комплект поставки: MI 2016 PS
- Прибор Multi LAN 350, 2 шт.
- Адаптер Постоянной Линии (Permanent Link Adapter), 2 шт.
- Адаптер Канала (Channel Link Adapter), 2 шт.
- Сумка для переноски, 2 шт.
- Программное обеспечение LANlink Plus для ПК
- Интерфейсный кабель RS 232 и кабель USB для подключения к ПК
- Набор идентификаторов (#1 … #4)
- Калибровочный модуль
- Адаптер питания, 2 шт.
- Гарнитуры для осуществления голосовой связи, 2 шт.
- Комплект аккумуляторных NiMH батарей, 12 шт.
- Инструкция по эксплуатации
- Свидетельство о калибровке
Характеристики
Характеристика | MultiLAN 350 | Multilane 350 RU | |
---|---|---|---|
Питание от сети постоянного тока | 9 В (шесть встраиваемых источников питания постоянного тока 1,5 В NiMH типа С). | шесть встраиваемых источников питания постоянного тока 1,5 В LR14). | |
Номинальное напряжение зарадного устройства | 12 - 15 В | ||
Время заряда батарей | 12 ч | ||
Время непрерывной работы | 8 ч | 15 ч | |
Автоматическое выключение | Через 10 мин. После окончания работы | ||
В части защиты от поражения электрическим током, соответствует требованиям ГОСТ Р 52319-2005, категория монтажа (категория перенапряжения) | Класс защиты от поражения электрическим током II. | ||
Степень загрязнения 2 | |||
Степень защиты корпуса от прикосновения рук человека и попадания влаги | IР40 | ||
Память | До 500 результатов автотеста медных и/или волоконно-оптических линий | - | |
дисплей | Графический ЖК-дисплей, 320х240 точек, с подсветкой | ||
Последовательный порт | RS-232 | ||
Скорость передачи данных 2400-115200 бод. 9-пин D коннектор | |||
Нормальные условия применения по 22261-94 | температура окружающего воздуха от плюс 10 до плюс 30 °С. | ||
относительная влажность воздуха от 40 до 70 %; | |||
атмосферное давление от 84 до 106 кПа. | |||
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261: | температура окружающего воздуха от минус 10 до плюс 40 °С; | ||
относительная влажность воздуха 85 % ( t= до плюс 40 °С); 70 % (t= 45°C без конденсата) | |||
атмосферное давление от 84 до 106,7 кПа; | |||
Габариты (ш ´ в ´ г), см | 265х110х185 | ||
Вес (без принадлежностей), кг | 2,1 |
Функция /характеристика | Диапазон измерений | Разрешение | Предел допускаемой основной абсолютной погрешности измерения | примечание | |
---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | |
Длина кабеля | от 0,0 до 99,9 м | 0,1 м | ±(0,03хRизм + 5 ед. мл. р.) | Примечание 1) | |
от 100 до 300 м | ±0,04 | ||||
Задержка на распространение сигнала | от 0 до 500 нс | 1 нс | ±(0, 03хRизм + 5 ед. мл. р.) | ||
от 501 до 4000 нс | ±0,03 | ||||
Время запаздывания | от 0 до 500 нс | 1 нс | ±0,1 | ||
Волновое сопротивление | от 35 до 180 Ом | 1 Ом | ±(0,1хRизм + 3 ед. мл. р.) | ||
Сопротивление петли по постоянному току | от 0 до 199,9 Ом | 1 Ом | ±(0,1хRизм + 5 ед. мл. р.) | ||
Затухание | Постоянная линия | от 1 до 250 МГц | 1 МГц | < ±1,3 дБ | f =100 МГц |
(от 0 до 60 дБ) | (0,1 дБ) | < ±2,2 дБ | f =250 МГц | ||
Канал | < ± 1,4 дБ | f =100 МГц | |||
< ±2,5 дБ | f =250 МГц | ||||
Переходное затухание (NEXT, Remote NEXT) | Постоянная линия | от 1 до 350 МГц | 0,15 МГц | < ±2,0 дБ | f =100 МГц |
(от 0 до 90 дБ) | (0,1 дБ) | < ±3,3 дБ | f =250 МГц | ||
Канал | < ± 2,9 дБ | f =100 МГц | |||
< ±4,2 дБ | f =250 МГц | ||||
«Суммарное» переходное затухание (PSNEXT, Remote PSNEXT) | Постоянная линия | от 1 до 350 МГц | 0,15 МГц | < ±2,2 дБ | f =100 МГц |
(от 0 до 90 дБ) | (0,1 дБ) | < ±3,2 дБ | f =250 МГц | ||
Канал | < ± 3.3 дБ | f =100 МГц | |||
< ±4,3 дБ | f =250 МГц | ||||
Потери переходного затухания (ELFEXT Remote ELFEXT) | Постоянная линия | от 1 до 350 МГц | 0,15 МГц | < ±2,1 дБ | f =100 МГц |
(от 0 до 90 дБ) | (0,1 дБ) | < ±3,7 дБ | f =250 МГц | ||
Канал | < ± 3.2 дБ | f =100 МГц | |||
< ±4,7 дБ | f =250 МГц | ||||
«Суммарные» потери переходного затухания (PSELFEXT) | Постоянная линия | от 1 до 350 МГц | 0,15 МГц | < ±2,1 дБ | f =100 МГц |
(от 0 до 70 дБ) | (0,1 дБ) | < ±3,7 дБ | f =250 МГц | ||
Канал | < ± 3.6 дБ | f =100 МГц | |||
< ±4,8 дБ | f =250 МГц | ||||
Возвратные потери (Return Loss. Remote Return Loss) | Постоянная линия | от 1 до 350 МГц | 0,15 МГц | < ±3.5 дБ | f =100 МГц |
(от 0 до 40 дБ) | (0,1 дБ) | < ±4.2 дБ | f =250 МГц | ||
Канал | < ± 2.8 дБ | f =100 МГц | |||
< ±4,8 дБ | f =250 МГц | ||||
Длительность импульса функции динамического рефлектометра | от 0 до 10 м | 0,1 м/нс | ±(0,03хUизм + 5 ед. мл. р.) | Примечание 2) | |
от 0 до 200 | ±0,05 | ||||
от 0 до 400 | |||||
Измерение перекрестных наводок | от 0 до 10 м | 0,1 м/нс | ±(0,03хUизм + 5 ед. мл. р.) | Примечание 2) | |
от 0 до 200 | 2 м/нс | ±0,05 | |||
Примечание : Rизм – измеренное значение сопротивления; | |||||
Uизм – измеренное значение напряжения; | |||||
Fизм – измеренное значение частоты, при U от 10 до 500 В | |||||
1) – выбор скорости распространения сигнала от 0,50 до 0,99 с. Учитывается значение, установленное в основном меню режима «Standart» | |||||
2) – Выбор скорости распространения сигнала от 0,50 до 0,99 с. Усиление сигнала по амплитуде автоматическое – 6 уровней. Диапазон амплитуд до 100 %, с разрешением 1 % |
