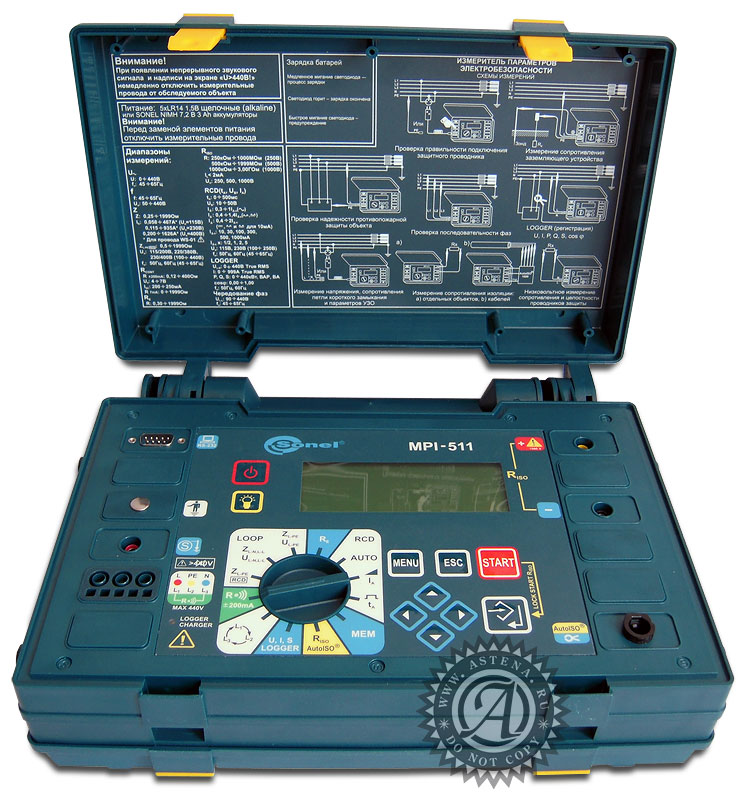

Измеритель параметров электробезопасности электроустановок MPI-511
товар недоступен для заказа
MPI-511 предназначен для определения состояния технических мер защиты от поражения электрическим током электроустановок всех типов напряжением 220/380 В.
Основные характеристики MPI-511:измерение параметров петли короткого замыкания;
тестирование выключателей УЗО типа АС, А и В;
измерение напряжения прикосновения;
измерение сопротивления изоляции до 3 ГОм напряжением 250, 500 и 1000 В;
измерение сопротивления заземляющих устройств;
измерение и регистрация переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ;
измерение целостности защитных и компенсационных соединений;
контроль симметрии напряжений и последовательности чередования фаз;
память на 10000 результатов измерений;
дополнительная память регистратора 10000 ячеек;
передача данных в компьютер;
возможность питания от аккумуляторной батареи.
| Стандартная комплектация: | Индекс |
|---|---|
| Адаптер WS-01 с сетевой вилкой UNI-SCHUKO с кнопкой «СТАРТ» (MPI-51Х) | WAADAWS01 |
| Зонд измерительный для забивки в грунт 30 см (MRU-10X, MRP-200, MPI-51Х) | WASONG30 |
| Зарядное устройство для аккумуляторов MPI-511. Модель SYS1319-3012 | # |
| Зажим «Крокодил» изолированный чёрный K01 (10 А) | WAKROBL20K01 |
| Зажим «Крокодил» изолированный жёлтый K02 (20 А) | WAKRPYE20K02 |
| Зонд острый с разъемом типа «банан» (MPI-51Х, REN-700) | WASONOB1 |
| Кабель последовательного интерфейса RS-232 (MZC-310S, MMR-6XX, MRU-101, MPI-51Х, MIC-5000) | WAPRZRS232 |
| Провод измерительный 1,2 м с острым зондом желтый (MZC-XXX, MRP-XXX, MIE-500, MRU-XXX) | WAPRZ1X2YEBS |
| Провод измерительный 1,2 м с острым зондом черный | WAPRZ1X2BLBS |
| Провод измерительный 25 м на катушке с разъемами типа «банан» красный (MPI-51Х, LKZ-700) | WAPRZ025REBBSZ |
| Ремни «свободные руки» (MZC-310S, MMR-6X0, MRU-10X, MPI-51X, MIC-5000) | WAPOZSZE1 |
| Футляр с ремнём (MZC-310S, MPI-51Х, MMR-6XX, MIC-5000) | WAFUTL1 |
| Аккумуляторные батареи Mi-MH SONEL 7.2 В 3Ah | # |
| Дополнительная комплектация: | Индекс |
|---|---|
| Адаптер трехфазных гнезд AGT-32J (MPI-51X) | WAADAAGT32J |
| Адаптер трехфазных гнезд AGT-63J (MPI-51Х) | WAADAAGT63J |
| Элемент питания щелочной (alkaline) SONEL C LR14 1,5 V 2 шт/уп. | # |
| Адаптер трехфазных гнезд AGT-16J (MPI-51Х) | WAADAAGT16J |
| Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J (MPI-51Х) | WAADATWR1J |
| Адаптер AutoISO-1000 для автоматизации измерения сопротивления изоляции кабелей (MPI-51Х) | WAADAAISO10 |
| Зонд измерительный с сетевой вилкой UNI-SCHUKO WS-02 (MPI-51Х) | WAADAWS02 |
| Зонд измерительный для забивки в грунт 80 см (MRU-10X, MPI-51Х, LKZ-700) | WASONG80 |
| Зажим специальный типа «струбцина» с разъемом типа «банан» (MRU-10Х, MPI-51Х) | WAZACIMA1 |
| Клещи измерительные С-2 (MPI-51Х, MRU-10X) | WACEGC2OKR |
| Провод измерительный 10 м с острым зондом желтый (MZC-XXX, MIE-500, MPI-51X) | WAPRZ010YEBS |
| Провод измерительный 20 м с острым зондом жёлтый (MZC-XXX, MIE-500, MPI-51Х) | WAPRZ020YEBS |
| Провод измерительный 5 м с острым зондом жёлтый (MZC-XXX, MPI-51Х, MIE-500) | WAPRZ005YEBS |
| Футляр для двух зондов (80 см) (MRU-10X, MPI-51Х, LKZ-700) | WAFUTL3 |
| Аккумуляторные батареи Mi-MH SONEL 7.2 В 3Ah | # |
Внимание!
- Класс защиты: III 300 В согласно PN-EN 61010-1
- Номер в Госреестре: 32600-07
- Температурный диапазон: 0...+ 40° C
- Габариты ШxВxГ: 295х95х222 мм
- Масса: 2,2 кг
«е.м.р.» — единица младшего разряда
Измерение напряжения (кроме функции LOGGER)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…440 В | 1 В | ± (2 U + 2 е.м.р.) |
- Диапазон частоты 45…65 Гц
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…440 В | 1 В | ± (2 U + 2 е.м.р.) |
- true RMS
- Диапазон частоты 45…65 Гц
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% F + 1 е.м.р.) |
- Диапазон напряжения: 50…440В
| Диапазон | Разрешение | Погрешность основная *) |
|---|---|---|
| 0,0…99,9 мА | 0,1 мА | ± (5% I + 3 е.м.р.) |
| 100…999 мА | 1 мА | ± (5% I ) |
| 1,00…9,99 A | 0,01 A | ± (5% I ) |
| 10,0…99,9 A | 0,1 A | ± (5% I ) |
| 100…999 A | 1 A | ± (5% I ) |
- Номинальная частота сети fn: 50Гц, 60 Гц
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
| Диапазон [Вт], [ВА], [вар] | Разрешение [Вт], [ВА], [вар] | Погрешность основная *) |
|---|---|---|
| 0,00…9,99 | 0,01 | ± (7% S + 10 е.м.р.) |
| 10,0…99,9 | 0,1 | ± (7% S + 5 е.м.р.) |
| 100…999 | 1 | ± 7% S |
| 1,00 к…9,99 к | 0,01 к | ± 7% S |
| 10,0 к…99,9 к | 0,1 к | ± 7% S |
| 100 к…440 к | 1 к | ± 7% S |
- Диапазон напряжений: 0…440 В;
- Диапазон токов: 0…1000 A;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Число фаз измеряемой цепи: 1;
- Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);
*) U: 50…440 В, I: 10 мA…1000 A
Нужно учесть дополнительную ошибку токовых клещей.
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерений согласно IEC 61557: 0,25 ... 1999 Ом (для измерительного провода с сетевой вилкой):
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) |
| 200...1999 Ом | 1 Ом | ± (5% Zs + 5 е.м.р.) |
- Номинальное напряжение работы Unl-n / Unl-l: 115/200 В, 220/380 В, 230/400 В;
- Рабочий диапазон напряжений: 100 ... 250 В (для ZL-PE и ZL-n) или 100 ... 440 В (для ZL-L )
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45 ... 65 Гц;
- Максимальный ток (для 400 В): 40 А (10 мс);
- Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) |
- Расчет и отображение для Zs< 200 Ом
Диапазоны измерения согласно IEC 61557 (для измерительного провода с сетевой вилкой);
0,058…467 A для Un= 115 В;
0,100…813 A для Un= 200 В, только ZL-L;
0,110…894 A для Un= 220 В;
0,115…935 A для Un= 230 В;
0,190…1545 A для Un= 380 В, только ZL-L;
0,200…1626 A для Un= 400 В, только ZL-L;
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,058…1,999 A | 0,001 A | Рассчитывается на основании погрешности для петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,5…1999 Ом
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
| 200…1999 Ом | 1 Ом | ± (6% Zs+ 5 е.м.р.) |
- Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
- Номинальное рабочее напряжение Un: 115 В, 220 В, 230 В;
- Рабочий диапазон напряжений: 100…250 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц;
- Контроль правильности соединения зажима PE при помощи электрода касания.
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
| 20,0..199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
- Расчет и отображение для величины Zs< 200 Ом
Показания тока короткого замыкания Iк
Диапазоны измерения согласно IEC 61557;
0,058…230 A для Un= 115 В;
0,100…400 A для Un= 200 В;
0,110…440 A для Un= 220 В;
0,115…460 A для Un= 230 В;
0,190…760 A для Un= 380 В;
0,200…800 A для Un= 400 В.
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,058…1,999 A | 0,001 A | Рассчитывается на основании погрешности для петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение параметров отключения выключателей УЗО
- Номинальное напряжение работы Un: 115 В, 220 В, 230 В;
- Рабочий диапазон напряжений: 100…250 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц.
Диапазон измерений согласно IEC 61557: 0 мс … до верхней границы отображаемой величины
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
|---|---|---|---|---|
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.) |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс |
- Точность установки дифференциального тока:
для 0,5* IΔn……………………………………………………………………………. -8..0%.
Измерение сопротивления заземляющего устройства RE
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон измерения согласно IEC 61557: 10…50В
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 0..50 В | 0,1 В | 4 мA | 0..10% UB ± 5 е.м.р. |
| 30 мA | 12 мA | |||
| 100 мA | 40 мA | |||
| 300 мA | 120 мA | |||
| 500 мA | 200 мA | |||
| 1000 мA | 400 мA |
Измерение тока отключения IA для синусоидального дифференциального тока
Диапазон измерения согласно IEC 61557: (0,3…1,0) IΔn
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA |
- Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения …………………………. макс. 3200 мс.
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 14 % IΔn |
| 30 мA | 12,0..30,0 мA | 0,4 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40..140 мA | 1 мA | ||
| 300 мA | 120..420 мA | |||
| 500 мA | 200..700 мA | |||
| 1000 мA | 400..1400 мA |
- Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
- Время протекания тока измерения ………………………….. макс. 3200 мс.
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 14 % IΔn |
| 30 мA | 12,0..30,0 мA | 0,4 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40..140 мA | 1 мA | ||
| 300 мA | 120..420 мA | |||
| 500 мA | 200..700 мA | |||
| 1000 мA | 400..1400 мA |
- Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
- Время протекания тока измерения ………………………….. макс. 3200 мс.
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 14 % IΔn |
| 30 мA | 12..60 мA | 1 мA | ||
| 100 мA | 40..200 мA | |||
| 300 мA | 120..600 мA |
- Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения ………………………….. макс. 3200 мс
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (5% RE+ 5 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ± (5% RE+ 5 е.м.р.) |
| 200…1999 Ом | 1 Ом | ± (5% RE+ 5 е.м.р.) |
- Номинальное напряжение цепи, используемой в качестве дополнительного источника Un: 115 В, 220 В, 230 В (100…250 В);
- Номинальная частота дополнительной цепи fn: 50 Гц, 60 Гц (45…65 Гц);
- Максимальный ток измерения (для Un=230 В): 23 A (10 мс).
Измерение целостности защитных и компенсационных соединений током ± 200 мA
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…400 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…7 В;
- Исходящий ток при R < 2 Ом: мин. 200 мA;
- Компенсация сопротивления измерительных проводов;
- Измерения для тока обеих поляризаций.
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…19,99 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
| 200…2000 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…7 В;
- Исходящий ток < 7 мA;
- Звуковой сигнал для измеряемого сопротивления < 30 Ом;
- Компенсация сопротивления измерительных проводов.
Диапазон измерения согласно IEC 61557-2 для Un= 250 В: 250 кОм…1000 MОм
| Диапазон отображения для Un= 250В | Разрешение | Основная погрешность |
|---|---|---|
| 200…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…1000 MОм | 1 MОм |
Диапазон измерения согласно IEC 61557-2 для Un= 500 В: 500 кОм…1999 MОм
| Диапазон отображения для Un= 500В | Разрешение | Основная погрешность |
|---|---|---|
| 200…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…1999 MОм | 1 MОм |
Диапазон измерения согласно IEC 61557-2 для Un= 1000 В: 1000 кОм…3,00 ГОм
| Диапазон отображения для Un= 1000В | Разрешение | Основная погрешность |
|---|---|---|
| 200…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…1999 MОм | 1 MОм | |
| 2,00…3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) |
- Напряжения измерения: 250 В, 500 В и 1000 В;
- Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
- Обнаружение опасного напряжения перед замером;
- Разрядка измеряемого объекта;
- Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
- Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..600 В.
- Указания последовательности фаз: соответствующая, несоответствующая;
- Диапазон напряжений сети UL-L: 100…440 В (45…65 Гц);
- Отображение величины межфазных напряжений.
- Регистрация напряжения UL-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
- Диапазон регистрации частоты: 45…65 Гц;
- Регистрация тока (параметры как для измерения тока);
- Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
- Выбор интервала между пробами: 1…99 с (с шагом 1сек);
- Число проб: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
- Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.
Дополнительные технические характеристики MPI-511
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | батарея аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт) |
| Температура хранения | -20…+60°C |
| Температура номинальная | +20…+25°C |
| Время до самовыключения | 120 секунд |
| Количество измерений Z, RE или RCD (для элементов алкалиновых Panasonic POWERМАX 3) | >3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для элементов алкалиновых Panasonic POWERМАX 3) | >2000 |
| Дисплей | графический 192×64 точек |
| Память результатов измерения | 990 ячеек, 10000 записей |
| Интерфейс | порт RS-232 |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Прибор соответствует нормам | IEC 61557 |
Производитель измерителя параметров электробезопасности электроустановок MPI-511 - компания SONEL S. A. (Польша)
товар недоступен для заказа
