Двухканальный цифровой осциллограф на 20MHz MS400 (Extech Instruments, США)
Технические характеристики MS400:
Функция автоматической установки оптимизирует положение, диапазон, временную развертку и триггер для обеспечения стабильного считывания изменений амплитуды сигнала.
Функция обнаружения пика и поглощения кратковременных (50нс) импульсных помех в режиме XY.
Функция автоматического измерения следующих значений: частота, цикл, средний показатель, максимумы, RMS
Расчет формы волны: функции сложения, вычитания, умножения или деления.
Режим усреднения значений для сглаживания формы сигнала.
Режим сохранения показаний для наблюдения динамики сигналов.
Функция сохранения и отображения на дисплее до 4 форм сигнала.
В комплекте USB-интерфейс и программное обеспечение для передачи данных.
Экран компьютерного программного обеспечения.
Двойное трассировочное тестирование или устранение неисправностей печатной схемы и электронного монтажа.

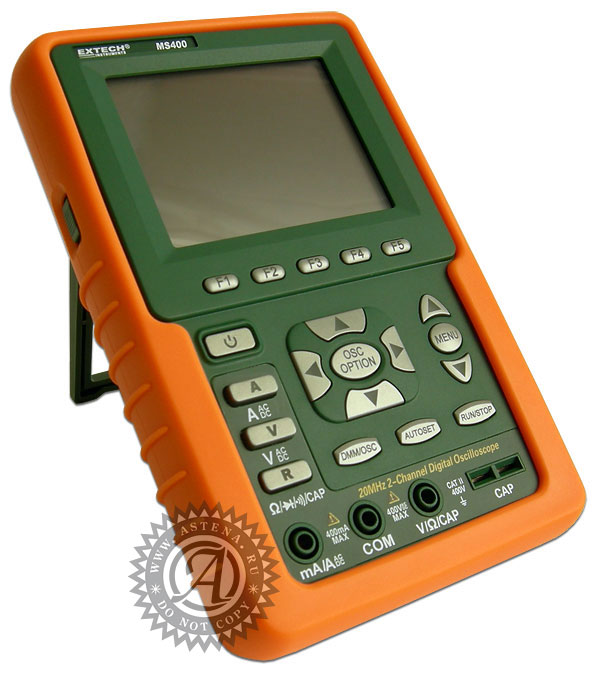

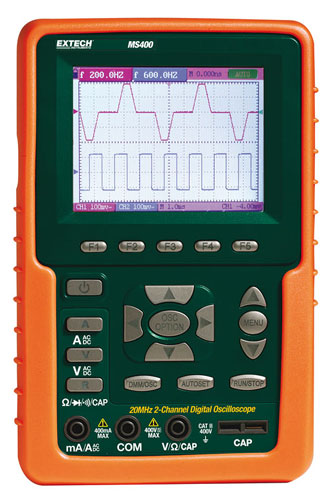

Осциллограф MS400

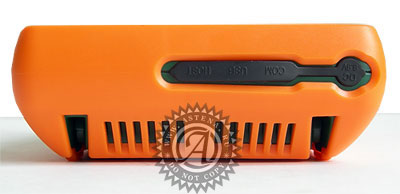

Вид сверху

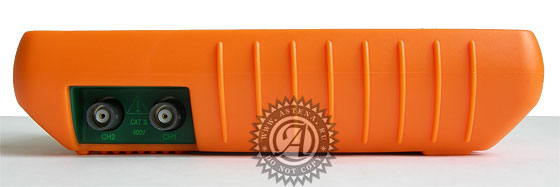

Вид сбоку

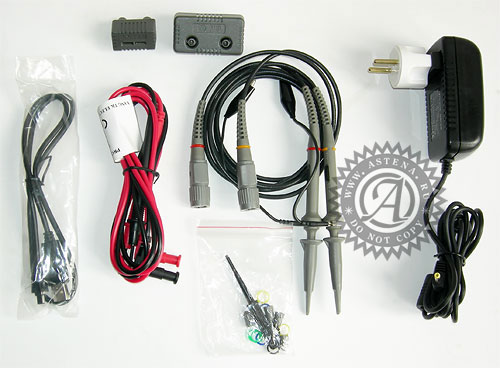

В комплект поставки входят: два контрольных щупа для осциллографа серии 1Х/10Х, тестер, совместимое программное обеспечение Windows 95/98/NT/2000/ME/XP и USB кабель, токовый шунт, измерительный модуль конденсатора, регулировочная отвертка, универсальный адаптер переменного тока, зарядное устройство и жесткий футляром для хранения.

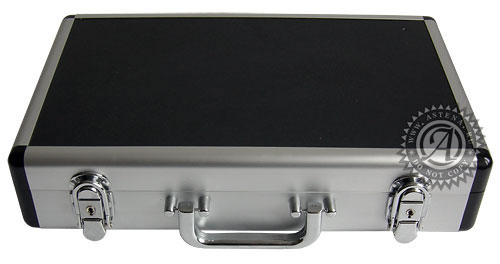

Жесткий футляр (кейс) для хранения осциллографа MS400

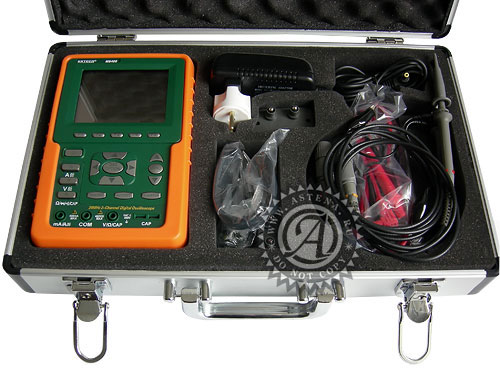

Комплект поставки осциллографа MS400
Информация для оформления заказа:MS400...Двухканальный цифровой осциллограф 20 Мгц
Характеристики
| Параметры | Значения |
|---|---|
| Функции осциллографа: | |
| Размер дисплея | 96 мм, цветной дисплей, 320*240 пикселей. |
| Полоса пропускания | 20мГц |
| Скорость замеров в реальном времени | 100мс/сек |
| Время нарастания сигнала | 17.5нсек. |
| Каналы | 2 |
| Продолжительность записи | 6К точек на канал |
| Поглощение импульсных помех | 50нсек. |
| Вертикальная чувствительность | От 5мВ до 5В/div |
| Вертикальное разрешение | 8 бит |
| Диапазон временной развертки | От 5н/с до 5 с/див |
| Режимы замеров | Замер, средние значения, обнаружение пика |
| Триггерные режимы | Свободный прогон, одиночный импульс, видео, перепад сигнала (фронт импульса) |
| Триггерный источник | СН1,СН2 |
| Триггерное сцепление (контакт) | Переменный/постоянный ток |
| Сопротивление на входе | 1МΩ/10Пф |
| Максимальное напряжение на входе | 400В(пик) |
| Измерения (датчик) курсора | Напряжение и время |
| Функции измерения TRUE RMS мультиметра: | |
| Напряжение постоянного/переменного тока | 400мВ, 4В. 40В, 400В |
| Сила постоянного/переменного тока | 40мА, 300мА, 20А |
| Сопротивление | 400Ω, 4кΩ, 40кΩ, 400кΩ, 40МΩ |
| Емкость | От 51,2nF до 100 µF |
| Диод и проба на обрыв линии | Да |
| ПК интерфейс | USB кабель |
| Источник питания | Шестичасовая сменная литиево-ионная батарея, адаптер переменного тока/зарядное устройство на 220В/50Гц, |
| Размеры/Вес | 180х113х40мм/690г |
