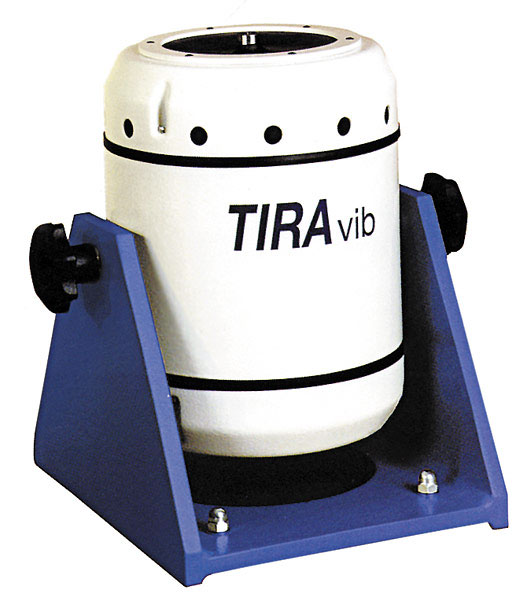

Модальные вибростенды от 75 Н до 2,7 кН - TV 50303-M, TV 50350-M (TIRA, Германия)
Данные вибраторы предназначены специально для анализа форм и структуры колебаний.
Источниками колебаний при мощности до 75 Н служат постоянные магниты. Для переносных установок используются легкие редкоземельные магниты.
Источники отличаются высокой поперечной жесткостью. Выше 1600 Н максимальное
смещение составляет 50,8 мм благодаря использованию системы управления ТМС.
ТМС – это электронная система управления положением корпуса вибратора, позволяющая добиться точного совмещения колеблющегося элемента и тестируемого образца.
Регулировка исходного положения корпуса позволяет оператору смещать положение столика по отношению к объекту. Возможность регулировать предварительную нагрузку.
Осевая жесткость также регулируется.
Все виброгенераторы имеют раму на шарнирах. Это дает широкий диапазон вариантов
взаимного положения колеблющегося элемента и тестируемого образца.
Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р-8-568, и для военной приёмки.
Технические характеристики
| Система | TV 50303-M | TV 50350-M | |
|---|---|---|---|
| Вибратор | TV 50300-M | TV 50301-M | |
| Усилитель | BAA 2000-ET | A 51260 | |
| Охлаждающий вентилятор | SB 0200 | SB 0310 | |
| Номинальная макс. сила (Н) | cин./случ. | 2000/1000/2000 | 2700/2000/4000 |
| Диапазон частот (Гц) | DC – 3000 | DC – 3000 | |
| Макс. номинальный ход (мм) | пик-пик | 50,8 | 50,8 |
| Макс. скорость (мм/с) | cин./случ. | 1,5/1,5 | 1,5/1,5 |
| Макс. ускорение (g) | cин./случ. | 95/45 | 120/90 |
| Номинальный ток (A) | 18 | 36 | |
| Жесткость подвески (Н/мм) | ** | ** | |
| Эффективная движ. масса (кг) | 2,2 | 2,3 | |
| Основная резонансная частота (Гц) | > 3 000 | > 3 000 | |
| Вес с цапфой (кг) | 270 | 270 | |
| Каркас (Ø/мм) | M8 | M8 | |
| Охлаждение (м3/ч) | 100 | 200 | |
| ** Регулировка жесткости | |||
