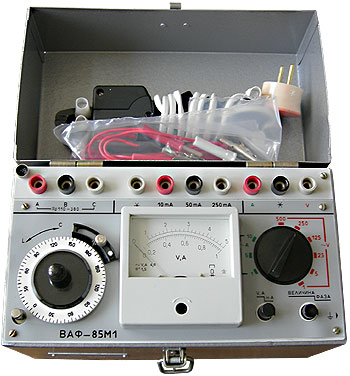

Вольтамперфазометр ВАФ-85М1

Вольтамперфазометр ВАФ-85-М1


Вольтамперфазометр ВАФ-85М1 (справочная информация о приборе)

товар недоступен для заказа

Вольтамперфазометр ВАФ-85М1 предназначен для измерения: среднеквадратического значения силы и напряжения переменного тока синусоидальной формы; угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

Прибор может применяться при регулировании, ремонте и эксплуатации электроустановок в помещения с искусственно регулируемыми климатическими условиями, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных или подземных помещениях.

Производитель ВАФ-85М1 - ОАО «Электроизмеритель» (Украина, г. Житомир).

Технические характеристики

Сила переменного тока (с разрывом цепи), мА
Диапазон измерений Класс точности Пределы допускаемой основной погрешности, % Падение напряжения, В, не более Ток потребления, мА, не более
2 - 10 4,0 + 4,0 50 ---
10 - 50 20
50 - 250 20
Сила переменного тока (без разрыва цепи), мА
0,2 – 1 4,0 + 4,0 2,5 2,5
1 – 5
2 - 10
Напряжение переменного тока, В
0,2 – 1 4,0 + 4,0 --- 0,5
1 – 5
5 – 25
25 – 125
50 – 250
100 - 500
Угол сдвига фаз, φ0
Диапазон измерения 180 – 0 – 180
Класс точности 1,5
Пределы допускаемой основной погрешности, % + 1,5
Ток потребления, мА не более 100
Изоляция между корпусом и изолированными от корпуса электрическими цепями прибора и клещевой приставки выдерживает в течение 1 мин. действие испытательного напряжения переменного тока, кВ 2
Время установления рабочего режима Непосредственно после включения
Продолжительность непрерывной работы 16 часов
Рабочие условия эксплуатации
Температура окружающего воздуха, 0С От – 10 до + 40
Относительная влажность воздуха, % До 90
Атмосферное давление, мм рт. ст. 630 - 800
Габаритные размеры, мм 260 х 160 х 185
Масса, кг 3,5
