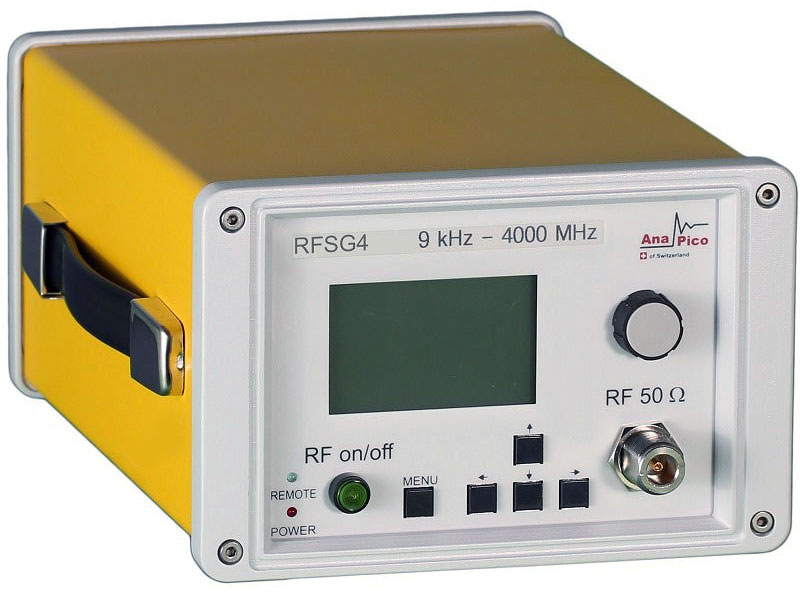

Генератор сигналов AnaPico RFSG4 (Швейцария)
Ключевые особенности
- Аналоговый генератор сигналов, диапазон частот до 4 ГГц
- Максимальная мощность +20 дБм
- Время установки частоты 20 мкс
- Фазовый шум -130 дБн/Гц
- АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс
Xарактеристики
- Диапазон рабочих частот от 9 кГц до 4 ГГц
- Разрешение установки частоты 0,001 Гц
- Время установки частоты/амплитуды 20 мкс
- Фазовый шум, частота несущей 1 ГГц, отстройка 20 кГц: -130 дБн/Гц
Динамический диапазон:
- от -30 дБм до >+18 дБм (стандартно)
- от -120 дБм до >+17 дБм (опционально)
- Погрешность установки амплитуды 0,9 дБ
- Наличие АМ, ФМ, ЧМ, ИМ, ЛЧМ-модуляции (внутренний/внешний источник)
- Возможность импульсной модуляции с шириной импульса от 30 нс
- Возможность корпусного исполнения для монтажа в 19 дюймовую стойку (опция RFSG-RM)
- Питание от внутренней аккумуляторной батареи (опция RFSG-B3)
Технические характеристики
| Параметры | Значения |
|---|---|
| Количество каналов | 1 |
| Частотный диапазон ОТ | 9 кГц |
| Частотный диапазон ДО | 4 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-7 |
| Выходной уровень (минимум) | -30 дБм, - 120 дБм - опция PE3 |
| Выходной уровень (максимум) | 20 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс |
| ГКЧ | линейное, логарифмическое, случайное, по списку |
| Экран (см, разрешение) | да |
| Особенности | высокая выходная мощность
высокая скорость перестройки частоты - 20 мкс фазовый шум < -115 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц) опция батарейного питания |
| Интерфейс | USB, LAN, опция – GPIB |
| Страна производитель | Швейцария |
