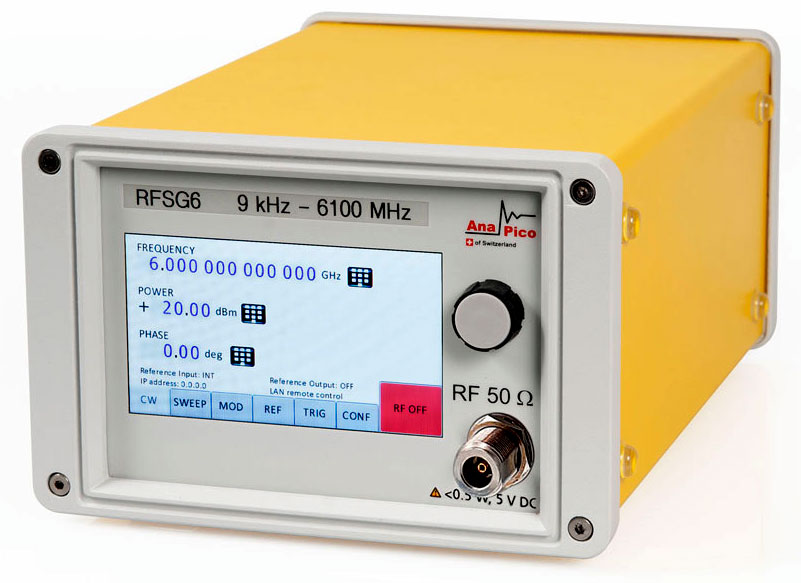

Генератор сигналов RFSG6 AnaPico

Генератор сигналов AnaPico RFSG6


Генератор сигналов AnaPico RFSG6 (Швейцария)

Ключевые особенности

  • Аналоговый генератор сигналов, диапазон частот до 6,1 ГГц
  • Максимальная мощность +20 дБм
  • Время установки частоты 20 мкс
  • Фазовый шум −130 дБн/Гц, АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс

Xарактеристики

  • Диапазон рабочих частот от 9 кГц до 6,1 ГГц
  • Разрешение установки частоты 0,001 Гц
  • Время установки частоты/амплитуды 20 мкс
  • Фазовый шум, частота несущей 1 ГГц, отстройка 20 кГц: −112 дБн/Гц

Динамический диапазон:

  • от −30 дБм до >+18 дБм (стандартно)
  • от −120 дБм до >+17 дБм (опционально)
  • Погрешность установки амплитуды 0,9 дБ
  • Наличие АМ, ФМ, ЧМ, ИМ, ЛЧМ-модуляции (внутренний/внешний источник)
  • Возможность импульсной модуляции с шириной импульса от 30 нс
  • Возможность корпусного исполнения для монтажа в 19 дюймовую стойку (опция RFSG-RM)
  • Питание от внутренней аккумуляторной батареи (опция RFSG-B3)

Технические характеристики

Параметры Значения
Количество каналов 1
Частотный диапазон ОТ 9 кГц
Частотный диапазон ДО 6,1 ГГц
Опорный генератор (погрешность установки частоты) ±5×10-7
Выходной уровень (минимум) -30 дБм, - 120 дБм - опция PE3
Выходной уровень (максимум) 20 дБм
Выходной импеданс (Ом) 50
Виды модуляции АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс
ГКЧ линейное, логарифмическое, случайное, по списку
Экран (см, разрешение) да
Особенности высокая выходная мощность
высокая скорость перестройки частоты - 20 мкс
фазовый шум < -112 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц)
опция батарейного питания
Интерфейс USB, LAN, опция – GPIB
Страна производитель Швейцария
