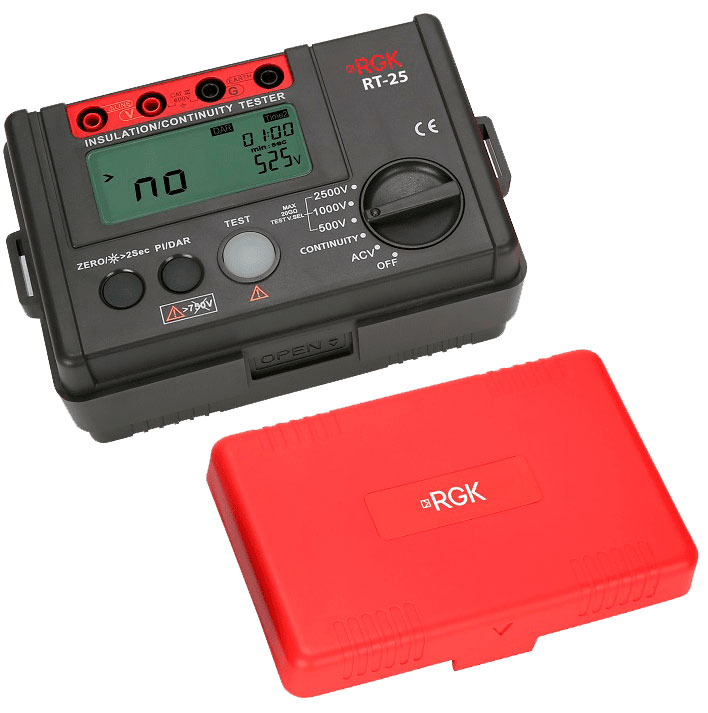

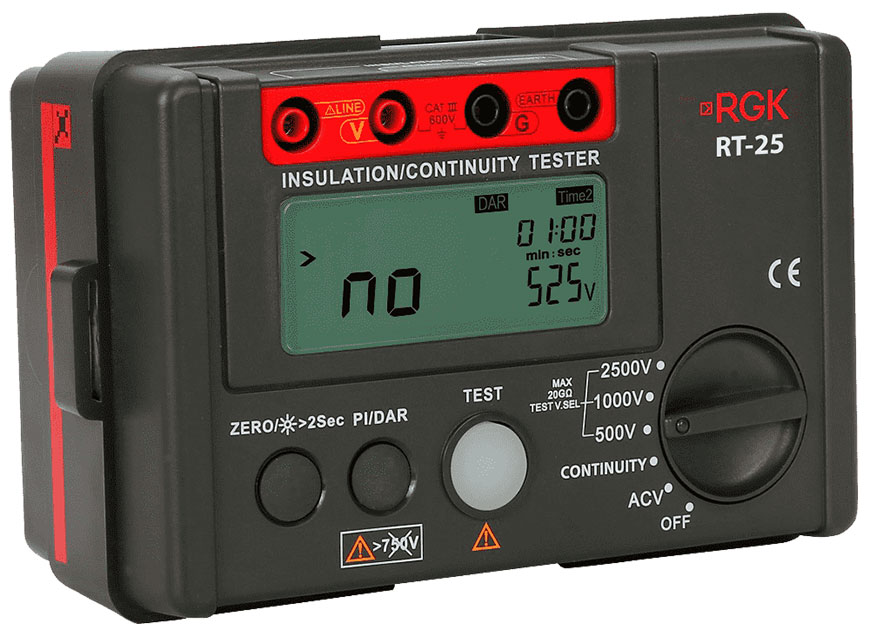

Цифровой мегаомметр RGK RT-25
Цифровой мегаомметр RGK RT-25 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Ключевые преимущества:
- Рабочий диапазон 0,00 МОм ~ 20,00 ГОм при точности от ±3%.
- Выбор тестового напряжения: 500, 1000, или 2500 В.
- Расчет индекса поляризации и коэффициента абсорбции.
- Режим постоянного измерения.
- Функция прозвонки цепи до 200 Ом.
- Экран с подсветкой и индикацией до 1999.
- Категория измерений CAT III 600В.
- Щупы, зажимы и тестовые провода в комплекте.
Принцип работы измерителя сопротивления изоляции RGK RT-25 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал прибора дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.

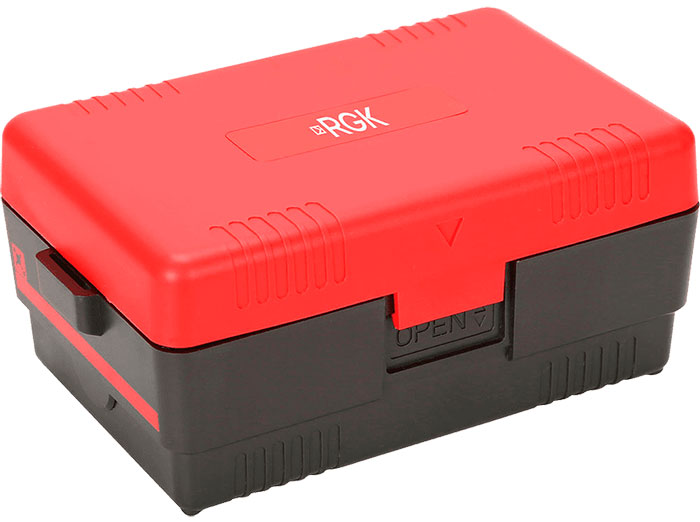

Компактный мегаомметр отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений. Категория безопасности III допускает устройство к замерам на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
Комплектация:
- Цифровой мегаомметр RGK RT-25
- Измерительные щупы - 2 шт
- Зажимы «крокодил» - 2 шт
- Мягкий чехол
- Батарейка АА - 6 шт
- Руководство по эксплуатации
Скачать Руководство по эксплуатации тепловизора RGK RT-25
Технические характеристики
| Параметры | Значения | |||
|---|---|---|---|---|
| Рабочее напряжение | 500В | 1000В | 2500В | |
| Диапазон измеряемого сопротивления | 0,00 МОм ~5,00 ГОм | 0,00 Ом ~5,00 ГОм | 0,00 МОм ~ 20,00 ГОм | |
| Выходное напряжение | 500 В+10% | 1000 В +10% | 2500 В +10% | |
| Испытательный ток | 1,00 мА ~ 1,10 мА при 500 КОм | 1,00 мА ~ 1,10 мА при 1 МОм | 1,00 мА ~ 1,10 мА при 2,5 МОм | |
| Ток короткого замыкания при испытании | ≤ 1,8 мА | |||
| Погрешность измерения | 0,00 МОм ~ 99,9 МОм: ±(3%+5) 100 МОм ~ 10 ГОм: ±(5%+5) 10,0ГОм ~ 20,0 Ом: ±(10%+5) | |||
| Измерение сопротивления малых величин | |
| Испытательное напряжение | ≤5В |
| Диапазон измерений | 0,00 ~ 200 Ом |
| Разрешение | 0,01 Ом |
| Погрешность | ± (2%+3) |
| Измерение напряжения переменного тока | |
| Диапазон измерений | от 30 до 750 В (50/60Гц) |
| Разрешение | 1В |
| Погрешность | ± (2%+3) |
| Общие характеристики | |
| Разрядность дисплея | 1999 |
| Индикация перегрузки | “>22.0 ГОм” при измерении сопротивления изоляции |
| Потребление тока | Около 200мА (при максимальном напряжении на выходе 2500 В); при обычных условиях около 10мА |
| Соответствие стандартам безопасности | CAT III 600В |
| Рабочая высота над уровнем моря | 2000 м |
| Рабочая температура и влажность | 0°C …+40°C, до 85% |
| Температура и влажность хранения | -20°C … + 60°C, до 90% |
| Степень загрязнения | 2 |
| Питание | 6 батарей АА 1,5 В |
| Габаритные размеры | 160 х 100 х 70 мм |
| Масса | 462 г |
