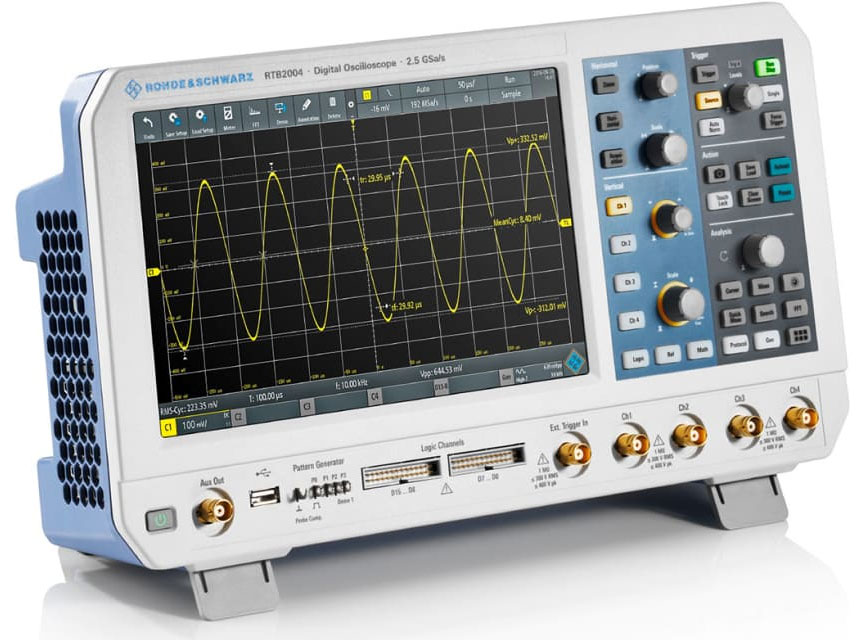

Цифровой осциллограф RTB2K-102 с полосой пропускания до 100 МГц
Цифровой двухканальный осциллограф Rohde Schwarz RTB2K-102 - это универсальное решение для контроля и измерения параметров электрических сигналов. Этот прибор позволяет увидеть мельчайшие детали на фоне больших амплитуд благодаря 10-битному АЦП и глубине встроенной памяти в 10 млн точек.
Ключевые характеристики осциллографа
- Полоса пропускания до 100 МГц
- 2 аналоговых входа и 16 цифровых в режиме MSO с функцией объединения каналов
- Анализ стабильности сигнала по маске
- 10-дюймовый тачскрин формата WXGA
- Русскоязычное меню
- Ассортимент фирменных пробников для любых задач
- Низкий уровень внутренних шумов
Вертикальная разрядность АЦП детализирует осциллограммы в 4 раза лучше, чем обычные, 8-битные устройства. Такая точность необходима при работе с определенными приборами, такими как, к примеру, импульсные БП. Rohde Schwarz RTB2K-102 также справится с решением задач ЭМС, сможет автоматически декодировать и синхронизировать протоколы. Функция БПФ выводит на экран диаграмму основной частоты и кратных гармоник. Объем встроенной памяти позволяет захватывать большие временные промежутки в процессе исследований. Для анализа данных, полученных ранее, реализован режим архивирования.
Сенсорный дисплей 1280х800 точек - самый большой в этом классе приборов. Видимая площадь экрана в 2 раза больше, чем у 7-дюймовых устройств, что положительно сказывается на читаемости масштабной сетки и значений на диаграммах. Рабочее поле полностью настраивается в зависимости от предпочтений оператора, можно определить, какую часть экрана выделить для каждого окна и как его масштабировать. Жестовая схема управления, привычная по планшетам, повышает удобство работы.
Скриншот сохраняется нажатием одной кнопки, при этом его можно снабжать пометками и комментариями, рисуя прямо на дисплее цифрового осциллографа. Документировать результаты работы возможно и путем подключения к ПК, при этом доступен режим дистанционного управления как по кабелю, так и через LAN, полезный для демонстрационных целей. В устройство предустановлены программные интерфейсы для интеграции в MATLAB.
Эта модель хорошо впишется в инструментарий учебных лабораторий и компаний, занимающихся производством, наладкой и сервисом электрооборудования. Прибор включен в госреестр средств измерения.
Комплектация
- Базовый блок прибора с опцией RTB-B221
- Пассивные пробники на каждый канал (RT-ZP03S, делитель - 10:1)
- Шнур питания
- Опции по заказу
Характеристики:
| Параметры | Значения | |
|---|---|---|
| Входные каналы | 2 осциллографических | |
| 16 логических (опция RTB-B1) | ||
| Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 | |
| 100 МГц RTB2002-B221 | ||
| 200 МГц RTB2002-B222 | ||
| 300 МГц RTB2002-B223 | ||
| Максимальная входная частота для логических каналов | 300 МГц | |
| Время нарастания переходной характеристики (расчетное) | <5 нс стандартно | |
| <3,5 нс с опцией RTB-B221 | ||
| <1,75 нс с опцией RTB-B222 | ||
| <1,15 нс с опцией RTB-B223 | ||
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел | |
| Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ | |
| логические каналы 10 кΩ+/-2%, ~4 пФ | ||
| Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) | |
| логические каналы: +/- 40 В (ПИК) | ||
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел | |
| Погрешность временной развертки | 2,5x10-6 | |
| Система сбора данных | ||
| Частота дискретизации | 1,25 ГВыб/с | |
| аналоговые каналы | 2,5 ГВыб/с с чередованием | |
| Частота дискретизации | 1,25 ГВыб/с | |
| логические каналы | ||
| Глубина памяти | 10 млн. точек | |
| 20 млн. точек с чередованием | ||
| 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) | ||
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) | |
| Скорость обновления | до 50’000 осциллограмм/с | |
| Система синхронизации | ||
| Источники синхронизации | входы аналоговых каналов, | |
| входы логических каналов (опционально) | ||
| Режимы запуска | автоматический, ждущий, однократный | |
| Виды запуска | Стандартно: edge, widtd, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line | |
| Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | ||
| Анализ осциллограмм | ||
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность | |
| Курсорные измерения | Амплитудные и временные | |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ | |
| Тестирование по маске | тестирование по критерию годен/не годен; | |
| Дополнительные возможности | ||
| Генератор сигналов произвольной формы (R&S RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с | |
| Синус: 0.1 Гц – 25 МГц | ||
| Импульс/прямоугольный: 0.1 Гц – 10 МГц | ||
| пилообразный/треугольный: 0.1 Гц – 1 МГц | ||
| Шум: макс. 25 МГц | ||
| Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек | ||
| Генератор тстовых последовательностей | 4 бит | |
| I2C, SPI, UART and CAN/LIN | ||
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; | |
| Разрешение: 3 разряда; | ||
| Измерение напряжения: DC, , AC+DCскз и ACскз | ||
| Частотомер | Измерения: частота, период | |
| Разрешение: 6 разрядов; | ||
| Дисплей | ||
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов | |
| Разрешение | 1280х800 пикселей (WXGA) | |
| Общие характеристики | ||
| Интерфейсы | USB host, USB device, LAN | |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 | |
| Масса | 2,5 кг | |
