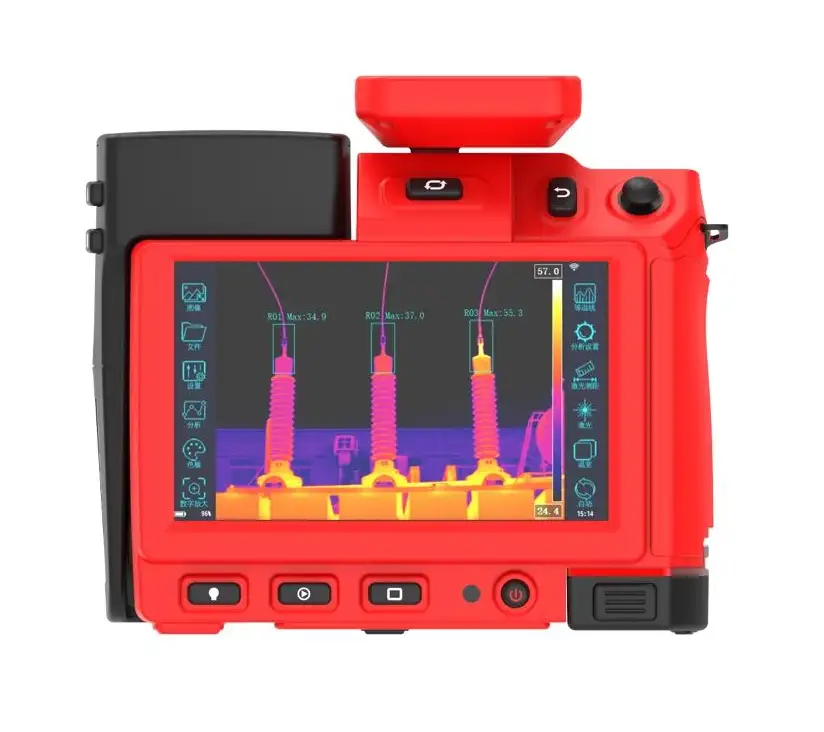

ИК-камера SEVIRAL T640-S
SEVIRAL T640-S — тепловизионная ультразвуковая камера, которая совмещает тепловизионную камеру и ультразвуковой дефектоскоп. С помощью тепловизионной камеры можно провести ИК-обследование на предмет температурных аномалий, а с ультразвуковым детектором — обследование на предмет утечек воздуха, газа, вакуума и других веществ, а также оценить состояние электрооборудования на предмет частичных разрядов.
Особенности и преимущества:
- Новейшая технология совмещения тепловизора и ультразвуковой камеры. Благодаря такому совмещению вы можете заменить целый набор приборов для диагностики: тепловизор, газоанализатор, ультразвуковой дефектоскоп, детектор частичных разрядов – теперь это одно устройство!
- Высочайшая производительность благодаря ИК-детектору 640х480 пикселей Камера имеет функцию IMIX, которая позволяет получить максимально детализованные изображения. Непрерывная фокусировка в трех режимах: автоматическая / ручная и непрерывная делает SEVIRAL T640-S полностью автоматической камерой.
- Высочайшая эффективность: с помощью функционала камеры SEVIRAL T640-S вы можете провести анализ сделанных изображений. На большом сенсорном 15 сантиметровом экране вы можете выделить необходимые области, линии и точки и узнать всю интересующую вас информацию по температуре.
Комплект поставки:
- Тепловизионная камера – 1 штука
- Транспортировочный противоударный пластиковый кейс – 1 штука
- Аккумуляторная батарея – 2 штуки
- Двухсекционное зарядное устройство – 1 штука
- Блок питания для зарядного устройства – 1 штука
- SD-карта 32 Гб – 1 штука
- Кардридер – 1 штука
- Кабель micro HDMI – 1 штука
- Кабель USB – 1 штука
- Руководство по эксплуатации – 1 штука
- Сертификат заводской калибровки – 1 штука
- Технический паспорт – 1 штука
- Bluetooth гарнитура – 1 штука
Производитель тепловизора T640-S - SEVIRAL (Россия)
Характеристики SEVIRAL T640-S:
| Параметры | Значения |
|---|---|
| ИК разрешение | 640 x 480 пикселей |
| Тепловая чувствительность / (NETD) | ≤ 0,04 °С при 30 °С / <30 мК |
|
Поле зрения: - Объектив 24° - Объектив 48° - Объектив 12° - Объектив 6° |
24,6°х18,5° 48,5°х35,5° 12,3°х8,5° 6,5°х5,5° |
|
Минимальное расстояние фокусировки - Объектив 24° - Объектив 48° - Объектив 12° - Объектив 6° |
0,15 м. 0,15 м. 0,5 м. 2,0 м. |
|
Пространственное разрешение (IFOV) - Объектив 24° - Объектив 48° - Объектив 12° - Объектив 6° |
0,66 мрад. 1,31 мрад. 0,31 мрад. 0,16 мрад. |
| Частота кадров | 30 Гц |
| Фокусировка | Автоматическая / ручная / электрическая |
| Идентификация сменных объективов | Автоматическая |
| Цифровое увеличение | От 1 до 8х |
| Наличие сменных объективов | 45°, 12°, 6° |
| Информация об ультразвуковом детекторе | |
| Функциональные особенности | Детекция частичных, коронных разрядов. Детекция утечек веществ и их количественный анализ |
| Количество микрофонов | 136 кремниевых микрофонов |
| Диапазон высоких частот | 2 кГц-100 кГц |
| Полезная дистанция работы | 0,3 – 130 м (в зависимости от источника звука) |
| Индикатор интенсивности звука | Динамическая точка |
| Частота звукового изображения | 30 Гц |
| Минимальная обнаруживаемая утечка | 0,5 м, минимальная обнаруживаемая утечка 0,078 мл/с при 0,6 МПа 1 м, минимальная обнаруживаемая утечка 0,122 мл/с при 0,5 МПа |
| Диапазон интенсивности звука | Нижний предел: -15 дБ; Верхний предел: 120 дБ |
| График частичных разрядов | Наличие |
| Частота дискретизации микрофонов | 200 кГц |
| Количественная оценка утечки вещества | Да (поддержка нескольких источников звука) |
| Идентификация типа частичного разряда | Да (Выброс в виде частиц, суспензии, поверхностный выброс, выброс в виде частиц) |
| Информация об ИК-детекторе | |
| Тип детектора | Неохлаждаемый микроболометр |
| Спектральный диапазон | 7,5 – 14 мкм |
| Шаг детектора | 17 нм. |
| Информация о дисплее | |
| Тип дисплея | Цветной сенсорный ЖК дисплей |
| Яркость дисплея | 400 кд/м2 |
| Технология дисплея | IPS |
| Технология покрытия стекла | Sunlight Visual |
| Разрешения дисплея | 1280х768 пикселей |
| Размер дисплея | 5,8 дюйма / 14,7 см |
| Видоискатель | Встроенный, цветной с разрешением 1024х768 пикселей |
| Режимы изображений | |
| Режимы изображения | ИК, видимый спектр, картинка в картинке, IMIX*, тепловое смешивание *IMIX – режим повышенной детализации ИК изображения |
| Режим сверхвысокого разрешения | Поддерживается. Увеличение изображения в 4 раза |
| Режим сигнализации | Автоматическая звуковая и световая сигнализации при заданном значении температуры (выше / ниже) |
| Измерение температуры | |
| Диапазон измеряемых температур | От -20 °С до +2000 °С |
| Настройка диапазона температуры | От -20 °С до +150 °С От 0 °С до 410 °С От 300 °С до 2000 °С (Опционально от -40 °С) |
| Погрешность измерения температуры | ±2°C или ±2% |
| Анализ изображений | |
| Изотерма | Ниже или выше заданной температуры |
| Коррекция излучающей способности | Переменная от 0,1 до 1,0 |
| Анализ температуры | Максимальная / минимальная / центральная |
| Пользовательские настройки | До 10 пользовательских точек, до 10 пользовательских площадей, 5 пользовательских линий |
| Коррекция расстояния | Ручная настройка расстояния до измеряемого объекта |
| Коррекция температуры окружающей среды | Переменная от -270 °С до +300 °С |
| Коррекция влажности окружающей среды | 0 до 100% |
| Коррекция погодных условий | Изменение состояния погодных условий: ясно, облачно, дождь, туман, снег |
| Коррекция скорости ветра | Установка требуемой скорости ветра |
| Коррекция нагрузки электрооборудования | Изменение напряжения и тока |
| Настройки изображения | |
| Цветовые палитры | 10 штук (железо, радуга, черно-белая, и т.д.) |
| Системные настройки | |
| Командные настройки | Время, дата, язык, единицы измерения, яркость |
| Сигнализация | Установка значения температуры, установка параметра – ниже / выше, подача сигнализации – световая и звуковая |
| Лазер | Лазерная указка, класс 2 |
| Лазерный дальномер | Наличие |
| Дальность действия лазерного дальномера | От 0,01 до 40 метров |
| Точность лазерного дальномера | ±1 % от измеренного расстояния |
| Лазерная центровка | Положение лазера автоматически отображается на изображении |
| GPS | Встроенный GPS, автоматическое добавление информации о местоположении к изображению |
| Текстовые комментарии | Возможность создания текстовой аннотации к изображению |
| Голосовые комментарии | Возможность создания голосовых аннотаций к изображению |
| Автоматической отключение | Наличие |
| Хранение данных | |
| Формат ИК изображений | .jpg / .png (радиометрические) |
| Формат видео | Н.264 (радиометрический) |
| Формат изображения в видимом спектре | .jpg |
| Цифровая камера | |
| Фокус | Фиксированный |
| Разрешение цифровой камеры | 5 Мп |
| Поле зрения | 55°х42° |
| Подсветка | Встроенный светодиодный фонарь |
| Интерфейсы передачи данных | |
| Передача данных на ПК | Через USB |
| Wi-Fi | Передача изображения в режиме реального времени на мобильный телефон / компьютер через wi-fi |
| Bluetooth | Поддержка записи и воспроизведения с помощью Bluetooth гарнитуры |
| HDMI | Наличие Micro HDMI выхода |
| 4G | Беспроводная передача данных в режиме реального времени на мобильные устройства / компьютеры через 4G |
| Сетевой вход | LAN слот для подключения к тепловизору |
| Объем памяти | |
| Тип SD карты | Высокоскоростная Micro SD-карта |
| Объем памяти | 32 Гб (более 10 000 инфракрасных изображений) |
| Система питания | |
| Тип аккумулятора | Съемный литий-полимерный аккумулятор |
| Напряжение питания | 11.1 В |
| Емкость аккумулятора | 2100 мАч |
| Время работы тепловизора | Не менее 4 часов |
| Способ зарядки | Двухсекционное зарядное устройство 12 В |
| Время зарядки | 2 часа |
| Экологические данные | |
| Степень защиты корпуса | IP54 (МЭК 60529) |
| Диапазон рабочих температур | От -20 °С до + 55 °С |
| Температура хранения | От -40°C до 70°C |
| Устойчивость к вибрации | 2G (МЭК 60068-2-6) |
| Устойчивость к шоку | 25G (МЭК 60068-2-27) |
| Устойчивость к падению | Безопасное падание с 2 метров |
| Влажность (при работе и хранении) | <95%, без образования конденсата |
| Физические данные | |
| Вес | 1,48 кг. |
| Габариты | 192х173х116 мм |
| Цвет | Черный |
| Материал | Пластик, стекло, металл |
| Крепление на штатив | UNC ¼ ″ -20 |
| Гарантия | |
| Гарантия | Базовая гарантия 36 месяца с момента ввода в эксплуатацию 36 месяца гарантия на камеру 36 месяца гарантия на аккумуляторную батарею 10 лет на ИК детектор |
| Дополнительная гарантия | Возможность продления гарантии до 5 лет |
| Информация о поставке | |
| Тип упаковки | Картонный короб |
| Вес упаковки | 5 кг |
| Габариты упаковки | 440х360х200 мм |
| Страна производства | Российская Федерация |
| Обработка данных с тепловизора | |
| Программное обеспечение | Бесплатное программное обеспечение «SEVIRAL IR Research» |
| Совместимость | ОС на базе Linux (Astra Linux) и Windows от версии XP и выше |
| Количество одновременно работающих пользователей | Неограниченное количество |
