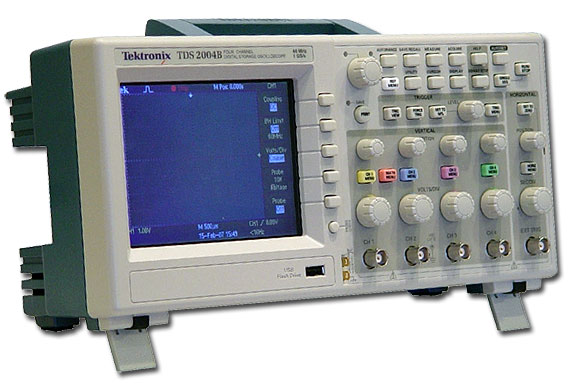

Осциллограф TDS 2004B (справочная информация)
Полоса пропускания 60 МГц
Частота дискретизации 1 Гвыб/с, в реальном масштабе времени
4 канала
Цветной ЖК-дисплей
USB-порт на передней панели для подключения съемных устройств хранения данных
Свободное подключение к персональному компьютеру через USB-порт устройств и использование программ OpenChoice® и NI SignalExpress® для управления прибором
Расширенная система синхронизации, в том числе синхронизация по длительности импульса и синхронизация по видеосигналу с выбором строки
Многоязычный интерфейс пользователя и контекстно-зависимая справка
11 автоизмерений
Непосредственная распечатка данных на любом принтере, совместимом со стандартом PictBridge®, при подключении осциллографа через USB-порт устройств
БПФ во всех моделях
Разработка и отладка устройств.
Образование и обучение.
Испытания и контроль качества на производстве.
Техническое обслуживание и ремонт.
Возможности цифровой осциллографии по доступной цене
Осциллограф TDS2004B обеспечивает точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 11 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Простой и удобный интерфейс пользователя
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например меню автоустановки, мастер проверки пробников, меню контекстно- зависимой справки и цветной жидкокристаллический экран позволяют оптимизировать настройку прибора и работу с ним.
Гибкие способы передачи данных
Хост-порт USB и USB-порт устройств позволяют использовать съемные запоминающие устройства, осуществлять свободное подключение к персональному компьютеру и печать непосредственно с осциллографа. Hи один из цифровых запоминающих осциллографов с цветным или монохромным экраном не обеспечивает такие гибкие и простые способы передачи данных при сопоставимой цене.
Удобные средства документирования и анализа
Программное обеспечение OpenChoice® PC Communications обеспечивает простоту регистрации сигналов, сохранения и анализа результатов измерений. Осциллограммы и данные осциллограмм просто переносятся с экрана в автономное приложение на рабочем столе или непосредственно в Microsoft Word либо в Excel. Помимо OpenChoice, дополнительные возможности, включая расширенные средства анализа, дистанционное управление осциллографом и анализ осциллограмм в реальном времени, предоставляет программное обеспечение National Instruments SignalExpress Tektronix Edition. Если применение компьютера нежелательно, можно распечатать снимок непосредственно с осциллографа на любом принтере, совместимом с PictBridge, подключенном к USB-порту устройства.
Технические характеристики
| Параметры | Значения |
|---|---|
| Дисплей (1/4 VGA ЖКИ) | Цветной |
| Полоса пропускания | 60 МГц |
| Кол-во каналов | 4 |
| Вход внешнего запуска | есть |
| Частота дискретизации по каждому каналу | 1,0 Гвыб/с |
| Длина записи | 2,5 тыс. отсчетов при всех режимах временной развертки |
| Вертикальное разрешение | 8-бит |
| Вертикальная чувствительность | 2 мВ до 5 В/дел |
| Погрешность по вертикали (DC) | ±3% |
| Вертикальный Zoom | Расширяет или сжимает живую или остановленную осциллограмму |
| Макс. вход. напряжение | 300 В скз CAT II |
| Диапазон смещения | 2 - 200 мВ/дел +2 В; >200 мВ - 5 В/дел +50 В |
| Ограничение полосы | 20 МГц |
| Входы | AC, DC, GND |
| Вх. импеданс | 1 МОм/20 пФ |
| Горизонтальная развертка | 5 нс - 50 c/дел |
| Точность горизонтальной развертки | 50 ppm |
| Лупа времени | Расширяет или сжимает по горизонтали осциллограммы (реальные или остановленные) |
| Порты USB | 2 порты USB 2.0 Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge. |
| GPIB | Приобретается дополнительно |
| Отображение опорной осциллограммы | (4) 2,5 тыс. точек |
| Хранение осциллограммы в запоминающем устройстве USB | 96 и более опорных осциллограмм (при емкости памяти 8 МБ) |
| Настройки без запоминающего устройства USB | 10 настроек для передней панели |
| Настройки с запоминающим устройством USB | 4 000 и более настроек для передней панели (при емкости памяти 8 МБ) |
| Снимки экрана в запоминающем устройстве USB | 128 и более снимков экрана (при емкости памяти 8 МБ) Количество снимков зависит от выбранного формата файлов |
| Сохранение всей информации в запоминающем устройстве USB | 12 и более операций "Сохранить все" (при емкости памяти 8 МБ) При одной операции "Сохранить все" создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
| Сбор данных Режим обнаружения пиков – регистрация высокочастотных сигналов и случайных выбросов. Регистрируются выбросы длительностью всего 12 нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел. Выборка – только выборка данных. Усреднение – выбирается число усредняемых осциллограмм: 4, 16, 64, 128. Одиночный запуск – кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных. Режим прокрутки – при настройке горизонтальной развертки >100 мс/дел. Система синхронизации Режимы синхронизации – автоматический, нормальный и однократный. Типы синхронизации По фронту (нарастающему/нисходящему) – обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале. Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ. Видео – синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM). По длительности импульса (или по выбросу) – синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с. Источник синхронизации 4-канальные модели – К1, К2, К3, К4, Внешний, Внешний/5, Сеть. Сигнал синхронизации выводится на экран, пока нажата кнопка просмотра синхронизации. Система измерения Автоматические измерения сигналов - период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, максимальное значение, минимальное значение, размах сигнала, среднее значение, среднеквадратичное значение за период Обработка осциллограмм - сложение, вычитание, умножение, БПФ (хеннинг, с плоской вершиной, прямоугольное, 2048 точек отсчетов) Источники 4-канальные модели – К1 к К2, К2 к К1, К3 к К4, К4 к К3, К1+К2, К3+К4, К1xК2, К3xК4 Характеристики дисплея Прямоугольный сигнал - один период, несколько периодов, передний или задний фронт Синус - один период, несколько периодов, БПФ Видео (NTSC, PAL, SECAM) - поля: все, четные, нечетные; строки: все или выбранные по номеру Электромагнитная совместимость Соответствует требованиям Директивы 89/336/EEC с поправкой 93/68/EEC, соответствует или превосходит требования по излучениям и электрическим помехам EN55011 для оборудования класса A, требованиям FCC 47 CFR, Part 15, Subpart B для оборудования класса A, требованиям австралийского стандарта по ЭМС, требованиям стандарта по излучениям AS/NZS 2064, нормам российского ГОСТ на ЭМС. Безопасность – UL610100-1:2003, CSA22.2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001. Условия эксплуатации и хранения Температура окружающей среды: Эксплуатации - от 0°C до +50°C Хранения - от –40°C до +71°C Относительная влажность: до 80% или ниже при темп. +40°C, до 45% при темп. до 50°C Высота над уровнем моря – до 3000 м |
|
| Физические характеристики | |
| Ширина/Высота/Глубина | Прибор 326,3/158,0/124,2 Упаковка 476,2/266,7/228,6 |
| Вес | 2 кг |
Информация для заказа Осциллограф цифровой: TDS2004B Стандартная комплектацияПробники P2220 200 МГц 10X–1X переключаемые пассивные пробники (по 1-му на канал) Руководство пользователя (язык выбирается при заказе) Сетевой шнур NIM/NIST-Сертификат калибровки производителя Программное обеспечение OpenChoice® PC Communications – позволяет быстро и просто соединить персональный компьютер с системой Windows и осциллограф серии TDS1000B или TDS2000B с помощью шины USB. Поддерживает передачу и сохранение настроек, осциллограмм, измерений и снимков экрана Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – основная версия – полностью интерактивная программная среда для выполнения измерений, оптимизированная для осциллографов серии TDS1000B или TDS2000B. Позволяет мгновенно собирать, генерировать, анализировать, сравнивать, импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного и не требующего программирования интерфейса, основанного на операции перетаскивания. Стандартная поддержка сбора данных, управления, просмотра и экспорта сигналов в реальном времени для осциллографов серий TDS1000B и TDS2000B. В течение 30-дневного пробного периода предоставляется профессиональная версия, обеспечивающая дополнительную обработку сигналов, расширенный анализ, смешанный сигнал, развертку, проверку пределов и пошаговые возможности, задаваемые пользователем. Чтобы постоянно пользоваться возможностями профессиональной версии, закажите SIGEXPTE Ограниченная гарантия на весь срок службы – охватывает материалы и потраченное на ремонт рабочее время; гарантируется отсутствие дефектов материалов и изготовления в течение, как минимум, 10 лет, за исключением пробников и принадлежностей Дополнительная комплектация (приобретается отдельно) TEK-USB-488 – конвертер GPIB-USB SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – профессиональная версия AC2100 – Мягкая сумка для переноски прибора HCTEK4321 – Жесткий пластиковый кейс для переноски прибора (требует АС2100) RM2000B – Набор для монтажа в стойку Руководство по программированию – на англ. яз. (071-1075-xx) Руководство по сервисному обслуживанию – только на английском языке (071-1828-xx) Набор обучения оператора – Обучающий курс по работе на TDS1000B and TDS2000B; включает руководство на CD-ROM и плату – источник сигналов (TNGTDS01) кабель USB, для соединения основного разъема и устройства, длина 0,9 м (174-4401-00) Пробники P2220 – 10X–1X переключаемый пассивный пробник (200 МГц когда 10X выбрано) P6101B – пассивный пробник с коэффициентом передачи 1X (15 МГц, 300 Вэфф, категория II) P6015A – 1000X высоковольтный пассивный пробник (75 МГц) P5100 – 100X высоковольтный пассивный пробник (250 МГц) P5200 – Высоковольтный активный дифференциальный пробник (25 МГц) P6021 – 60 МГц AC токовый пробник P6022 – 120 МГц AC токовый пробник A621 – 2000 A AC токовый пробник/BNC A622 – 100 A AC/DC токовый пробник/BNC TCP303/TCPA300 – пробник/усилитель постоянного и переменного тока 15 А, 15 МГц TCP305/TCPA300 – пробник/усилитель постоянного и переменного тока 50 А, 50 МГц TCP312/TCPA300 – пробник/усилитель постоянного и переменного тока 30 А, 100 МГц TCP404XL/TCPA400 – пробник/усилитель постоянного и переменного тока 500 А, 2 МГц |
|
