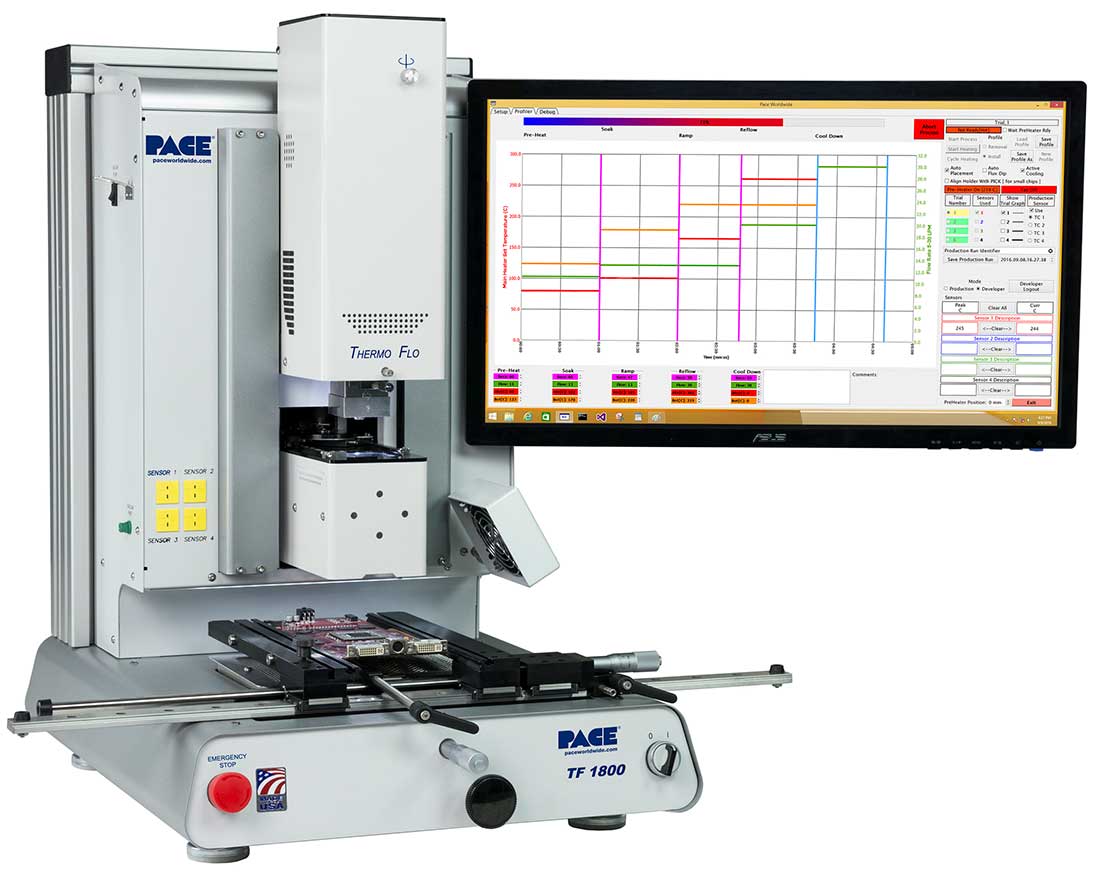

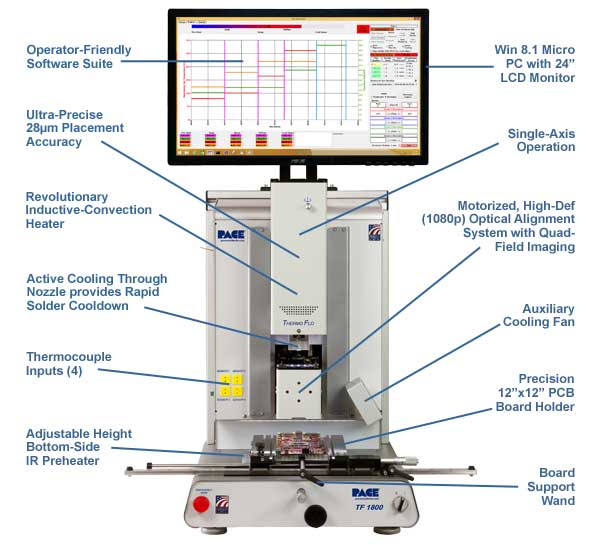

Конвекционная система для монтажа BGA TF1800 (8007-0575) для плат средних размеров
Конвекционные станции серии ThermoFlo от компании PACE - это полуавтоматические экономически эффективные системы для работы с компонентами поверхностного монтажа. Установка TF-1800 представляет собой эволюционное развитие этой серии.
Станции разработаны для современных печатных плат и способны просто и легко установить и демонтировать любые компоненты SMD, в том числе BGA, CSP, FC, PBGA, CBGA, MLF, LCC. Станции оснащены специальным простым в использовании программным обеспечением с редактируемыми на лету термопрофилями, которое практически автоматизирует процесс, давая пользователю подсказки и направляя его действия.
Все операции: захват компонента, позиционирование, установка и оплавление осуществляются на одной оси, что исключает риск неточной установки после выравнивания. Программа запоминает высоты установки, что нивелирует риск неверной установки на плату.
Оптическая система с разрешением 1080р выдает четкую, точную картинку, для еще большей точности. Система дополнена механизмом совмещения по 4 углам для больших компонентов с малым шагом выводов.
Система оплавления использует верхний конвекционный индукционный нагреватель и нижний инфракрасный на кварцевых элементах. Это дает стабильный нагрев Система полностью автономна и не требует внешних компрессоров или вакуумных соединений.
Смотреть Подробное описание TF1800 и TF2800.pdf
Технические характеристики
| Параметры | Значения |
|---|---|
| Бренд | PACE (США) |
| Производство | США |
| Артикул | 8007-0510 |
| Электропитание | 230 В, 50 Гц (1500 Вт макс.) Нужна отдельная розетка10 A |
| Масса без ПК | 45 кг |
| Габариты | 737 мм (В) x 686 мм (Ш) x 737 мм (Д) |
| Нижний подогреватель с регулировкой высоты | ИК средняя-длинная волна, 1000 Вт; 220 мм x 155 мм; переменная высота от нижнего положения поднимается на 38 мм ближе к плате |
| Активное охлаждение | В комплекте, обеспечивает быстрое, но контролируемое охлаждение компонентов / печатных плат, непосредственно через сопло |
| Вакуумный захват | Сбалансирован противовесом и использует оптический датчик и прецизионные высокотемпературные шарикоподшипники. В комплекте семь (7) вакуумных присосок |
| Позиционирование чипа | Усовершенствованная профессиональная система установки с шаговым двигателем и памятью положения |
| Точность установки | Шаговый двигатель с точностью позиционирования до 28 мкм |
| Поддержка платы | Интегрированная штанга |
| Диапазон температур | Верхний нагреватель: 100° - 400°С ; Нижний: 100° - 221°С |
| Держатель платы | Стол с микрометрической регулировкой по осям X и Y, направляющие подпружиненные с Т-образными пазами и подвижными зажимами для больших и нестандартных плат сложной формы |
| Размер платы | Максимум: 305 мм x 305 мм; Минимум: опоры сходятся вплотную |
| Размер компонентов | Максимум: 65 мм x 65 мм; Минимум: 1 мм квадратный. |
| Контроль температуры | Четыре (4) входа для термопар обеспечивают точную разработку профиля и мониторинг в реальном времени (в комплекте 2 термопары типа K) |
| Оптическое позиционирование | Система Vision Overlay (VOS) с цветной камерой высокой четкости (1080p), встроенным устройством захвата видео, дихроичной призмой с разделением луча, независимо управляемой светодиодной подсветкой компонентов и печатной платы. Возможность увеличения до 240x со стабильным масштабированием и стабилизацией изображения. (В комплект входит комплект для оптической калибровки) |
| Моторизованная оптика | Выдвижной корпус оптики с автоматическим управлением защищает систему Vision Overlay от загрязнения |
| Quad-Field Imaging | Для выравнивания крупных компонентов (включая QFP с мелким шагом) позволяет просматривать до четырех противоположных углов большого компонента (иегоконтактных площадок) при большем увеличении. |
| Вспомогательное охлаждение | В комплекте, для дополнительного охлаждения печатной платы |
| ПО | Windows-совместимое программное обеспечение помогает операторам в разработке и выполнении профилей; Бесплатное обновление программного обеспечения |
| ПК | Windows 10 PC с мышью и клавиатурой |
| Монитор | 607мм (24") широкоэкранный монитор с плоской панелью (включая монтажный комплект монитора) |
| Видеовход | Через USB 3.0 |
| Воздущный поток | Встроенная помпа, управление с ПК, регулируемый до 30 л / мин |
| Подача азота | Полностью совместимо |
| Гнезда для компонентов | Два (2) съемных и регулируемых гнезда для компонентов для идеального центрирования компонентов при подготовке к вакуумному захвату / установке. Специальное крепление для деталей менее 5 мм кв. |
| Конвекционные сопла | Более 90 видов разных форм и размеров |
| Флюсователь | В комплекте. Возможно автоматическое флюсование. |
| Нанесение пасты через трафарет | Опционально доступно более 145 наборов трафаретов (требуется универсальный комплект кронштейнов), которые интегрируются в процесс установки. |
| Вакуумный пинцет PV-65 | Включено; обеспечивает ручной вакуумный захват для работы с SMD, включает новую 15-минутную функцию автоматического отключения |
| Гарантия | 1 год ограниченная гарантия |
