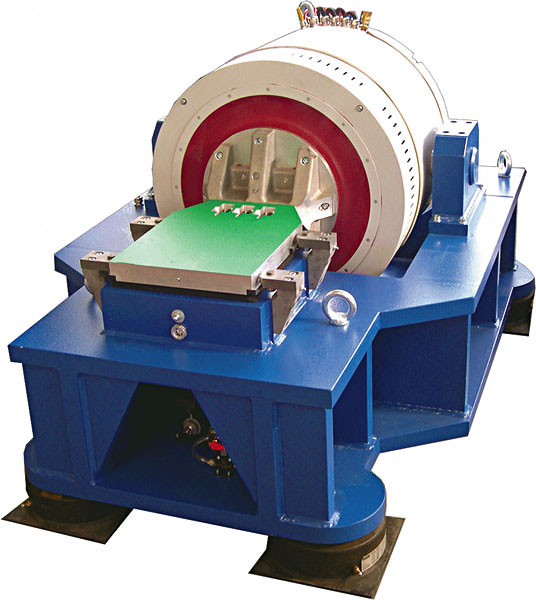

Горизонтальные столы скольжения MONOBASE (TIRA, Германия)
Требования к системам испытаний на вибрации растут, необходимы системы со столами
скольжения, которые выдерживали бы большой и тяжелый смонтированный образец при
испытаниях в горизонтальном направлении.
MONOBASE обеспечивает быстрый переход от горизонтального тестирования, к вертикальному, а также точное выравнивание источника вибраций относительно подвижной
пластины.
Номенклатура предусматривает магниевые подвижные плиты разных размеров вплоть
до 2000 х 2000 мм рабочей площади. Столы других размеров изготавливаются по требованию заказчика.
Столы скольжения на масляной пленке состоят из точно отшлифованной и подогнанной
гранитной глыбы, по которой благодаря масляной пленке скользит магниевая плита. Четыре направляющих линейки обеспечивают движение плиты в латеральном направлении
и сводят к минимуму поперечные движения. Для испытания образцов в рабочем положении предусмотрено горизонтальное и вертикальное возбуждение.
Виброгасители, препятствующие передаче вибрации зданию, предусмотрены в стандартной комплектации, и располагаются на нижней поверхности рамы.
Технические характеристики
| Модель | Рабочая площадь скользящей плиты (мм) | Предел (мм) |
Вес скользящей плиты (кг) |
Толщина скользящей плиты (мм) |
Макс. вес тестируе- мого объекта (кг) |
Габариты (ДхШхВ) (мм) |
Макс. момент продоль- ного раскачи- вания (Нм) |
Макс. момент попереч- ного раскачи- вания (Нм) |
Макс. момент рыскания (Нм) |
|---|---|---|---|---|---|---|---|---|---|
| TGT MO 12 XS | 305х305 | 62 | 8,5 | 40 | 100 | 900х500х500 | 550 | 550 | 250 |
| TGT MO 12 S | 1100х500х500 | ||||||||
| TGT MO 12 M | 1300х800х700 | ||||||||
| TGT MO 18 XS | 458х458 | 62 | 18 | 40 | 300 | 1200х550х500 | 1 600 | 1 600 | 250 |
| TGT MO 18 S | 1300х700х500 | ||||||||
| TGT MO 18 M | 1300х780х700 | ||||||||
| TGT MO 18 L | 1300х800х1000 | ||||||||
| TGT MO 20 XS | 508х508 | 62 | 21,5 | 40 | 400 | 1300х600х500 | 2 400 | 2 400 | 250 |
| TGT MO 20 S | 1300х800х500 | ||||||||
| TGT MO 20 M | 1400х900х700 | ||||||||
| TGT MO 20 L | 1590х900х1000 | ||||||||
| TGT MO 20 XL | 1590х950х1200 | ||||||||
| TGT MO 24 S | 610х610 | 62 | 30 | 40 | 550 | 1400х900х500 | 3 880 | 3 880 | 250 |
| TGT MO 24 M | 1500х900х700 | ||||||||
| TGT MO 24 L | 1700х800х1000 | ||||||||
| TGT MO 24 XL | 1700х900х1000 | ||||||||
| TGT MO 30 M | 762х762 | 62 | 57 | 50 | 1000 | 1600х1000х1000 | 7 600 | 7 600 | 250 |
| TGT MO 30 L | 1900х1000х1000 | ||||||||
| TGT MO 30 XL | 2000х1400х1200 | ||||||||
| TGT MO 36 L | 915х915 | 62 | 80,5 | 50 | 1 750 | 2000х1200х1000 | 12 670 | 12 670 | 250 |
| TGT MO 36 XL | 2200х1400х1200 | ||||||||
| TGT MO 36 XXL | 2400х1700х1400 | ||||||||
| TGT MO 39 L | 991х991 | 62 | 94 | 50 | 2 200 | 2100х1300х1000 | 16 700 | 16 700 | 250 |
| TGT MO 39 XL | 2300х1400х1260 | ||||||||
| TGT MO 39 XXL | 2500х1700х1400 | ||||||||
| TGT MO 48 L | 1200х1200 | 62 | 99 | 50 | 2 400 | 2150х1350х1000 | 19 500 | 19 500 | 250 |
| TGT MO 48 XL | 2350х1400х1200 | ||||||||
| TGT MO 48 XXL | 2700х1700х1400 | ||||||||
| TGT MO 60 L | 1500х1500 | 62 | 227 | 50 | 3 500 | 2700х1800х1000 | 25 600 | 25 600 | 250 |
| TGT MO 60 XL | 2900х1800х1200 | ||||||||
| TGT MO 60 XXL | 3000х1700х1400 | ||||||||
| TGT MO 70 L | 1800х1800 | 62 | 302 | 50 | 4 000 | 3000х2100х1000 | 30 000 | 30 000 | 250 |
| TGT MO 70 XL | 3100х2100х1200 | ||||||||
| TGT MO 70 XXL | 3300х2000х1400 | ||||||||
| TGT MO 78 XL | 2000х2000 | 62 | 390 | 50 | 4 500 | 3400х2300х1400 | 34 000 | 34 000 | 250 |
| TGT MO 78 XXL | 3500х2300х1400 |
