Ручной цифровой осциллограф U1602A (Agilent Technologies, США)

Портативный цифровой осциллограф-мультиметр U1602A представляет собой компактный и многофункциональный прибор, сочетающий сразу несколько технических решений: 2-канальный осциллограф, цифровой мультиметр истинных СКЗ и реальновременной регистратор данных.

Отличительные особенности модели U1602A

  • Большой цветной дисплей 4,5 дюйма (11,4 см)
  • Полоса пропускания до 40 МГц, развитая система запуска
  • Частота дискретизации до 200 МГц
  • Глубина памяти сигнала 125000 выб/канал (максимальная длина записи)
  • Цифровой мультиметр с разрешающей способностью до 6000 отсчетов, имеющий 22 автоматические измерительные функции
  • 11 встроенных измерительных функций, включая вольтметр, омметр и вспомогательный измеритель
  • Масштабирование и математические функции над сигналами двух каналов
  • Полнофункциональные возможности дистанционного управления и пересылки данных с помощью прикладной программы PC Link
  • Возможность внешних подключений через высокоскоростной интерфейс USB 2.0
  • Многоязычная справочная система

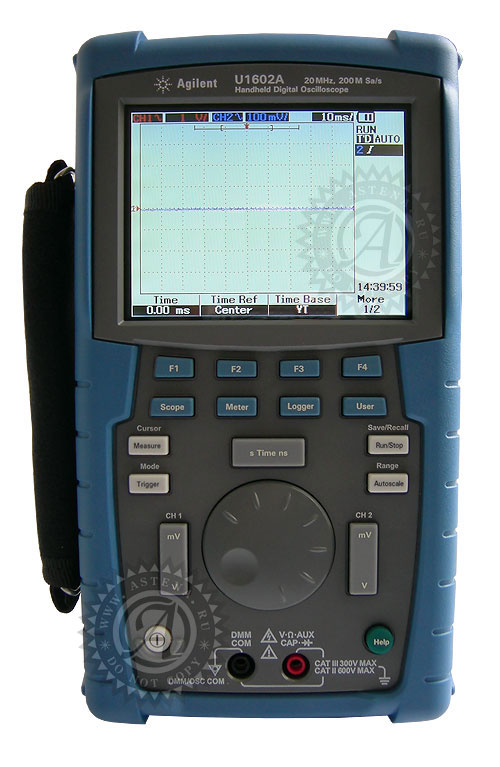

осциллограф U1602A

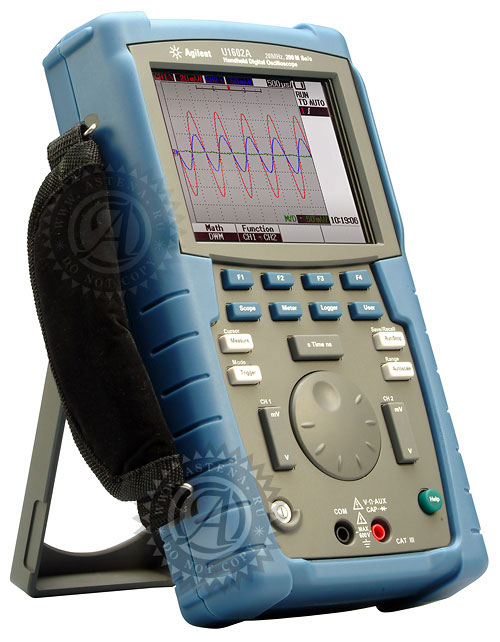

Ручной цифровой осциллограф U1602A Agilent Technologies

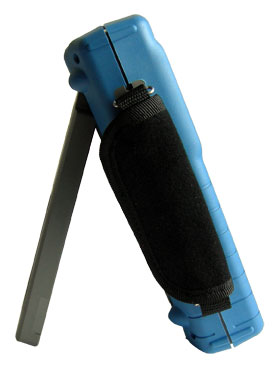

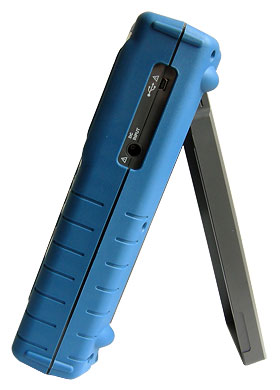

u1602a - вид сбоку U1602A - вид сбоку
U1602A - виды сбоку
Разъемы для подключения внешнего питания и USB U1602A - вид сверху. Входы канала 1 и канала 2
Разъемы для подключения внешнего питания и USB U1602A - вид сверху. Входы канала 1 и канала 2



Ручной цифровой осциллограф U1602A имеет цветной ЖК дисплей 4,5 дюйма (11,4 см), который позволяет четко различать сигналы двух каналов. Модель U1602A является высокоэффективным средством поиска неисправностей и обеспечения качества работы для технических специалистов, занимающихся установкой, поддержанием рабочего состояния и обслуживанием оборудования, в том числе в автомобильной промышленности. Осциллограф U1602A с полосой пропускания 20 МГц обеспечивает реальновременную частоту дискретизации до 200 МГц. Пользователи могут использовать математические функции над сигналами двух каналов для быстрого анализа сигналов как во временной, так и в частотной области. Встроенный цифровой мультиметр истинных СКЗ с разрешающей способностью 6000 отсчетов обладает функцией автоматического переключения пределов, которая предоставляет дополнительную гибкость при выполнении быстрых и точных функций измерения напряжения, сопротивления и вспомогательных измерений. Кроме того, функция регистратора данных в стандартной комплектации осциллографов серии U1600A позволяет пользователям объединять последовательности выборок данных для целей регистрации данных.

Осциллограф, цифровой мультиметр истинных СКЗ и реальновременной регистратор данных в одном приборе

Осциллограф U1602A является прочным, высокопроизводительным, надежным и компактным средством измерения для современных сложных производственных условий. Прибор не только обеспечивает полный набор функций осциллографа, но и функции цифрового мультиметра истинных СКЗ с разрешающей способностью 6000 отсчетов и реальновременного регистратора данных. Цифровой мультиметр обеспечивает 11 измерительных функций, включая функции вольтметра (измерение напряжения постоянного и переменного тока, СКЗ суммы напряжения переменного и постоянного тока), омметра (2-проводное измерение сопротивления, измерение емкости, испытание диодов, проверка непрерывности электрических цепей) и дополнительного измерителя (измерение температуры, тока, влажности и давления).

Функции в режиме осциллографа

Глубокая память - Прибор поставляется с глубиной памяти 125 Квыб.
Autoscale - Функция Autoscale (автонастройка) позволяет прибору быстро отобразить на экране любые активные сигналы, автоматически устанавливая органы управления осциллографа для наилучшего отображения сигналов.
Математические функции над сигналами двух каналов и БПФ - Серия U1600A предлагает функции анализа, включая сложение и вычитание сигналов двух каналов, а также БПФ с использованием одной из четырех весовых функций (прямоугольной, Хэннинга, Хэмминга, Блэкмана-Харриса).
Курсорные измерения - Функция курсорных измерений позволяет вручную или автоматически устанавливать место взятия отсчета в любой интересующей точке.
22 автоматических измерения - Пользователю доступно до 22 автоматических видов измерений. Он может одновременно выполнять и отображать результаты четырех различных видов измерений.
Развитая система запуска - Включает запуск по перепаду, длительности импульса, кодовой комбинации и видеосигналу.
Удобство подключения U1602A - Прикладная программа PC Link стандартно поставляется с осциллографами серии U1600A. Эта программа обеспечивает сбор, запоминание и документирование данных при подключении прибора к ПК через интерфейс USB. В качестве опции возможно также подключение флэш-накопителя с интерфейсом USB c целью запоминания и последующего вызова установок и сигналов.
Запоминание и вызов сигналов и установок - До 10 сигналов и установок конфигурации прибора можно запомнить и вызвать в любое время для последующего ьиспользования и в качестве опорных.



Функции в режиме регистратора данных

Осциллограф U1602A позволяет пользователю настроить условия сбора данных в соответствии с его требованиями для любых видов измерений цифрового мультиметра. Эта развитая функция позволяет записывать и объединять последовательности выборок данных для целей построения графиков.

Функции в режиме цифрового мультиметра

Автоматическое переключение пределов - Все измерения цифрового мультиметра происходят в режиме автоматического переключения пределов - мультиметр автоматически переключается на наиболее подходящий предел для данного измерения.
Вольтметр - Функции вольтметра включают измерение напряжения постоянного и переменного тока, СКЗ суммы напряжения переменного и постоянного тока) с автоматическим измерением минимального, максимального и среднего значений.
Омметр - Функции омметра включают 2-проводное измерение сопротивления, измерение емкости, испытание диодов и проверку непрерывности электрических цепей. Автоматическое измерение минимального, максимального и среднего значений применимо только для измерения сопротивления и проверки непрерывности электрических цепей.
Вспомогательный измеритель - Функции вспомогательного измерителя включают измерение температуры, тока, влажности и давления. В этом режиме также доступно автоматическое измерение минимального, максимального и среднего значений.

Информация для заказа

U1602A - Ручной 2-канальный осциллограф с полосой пропускания 20 МГц

Принадлежности, входящие в комплект поставки

  • U1560A - Осциллограф. пробник (1:1), CAT III, 300 В
  • U1561A - Осциллограф. пробник (10:1), CAT III, 600 В
  • U1571A - Ni-MH батарея, 7,2 В, 4500 мА
  • U1580A - Испытательные провода для мультметра
  • Заземляющий провод с зажимом типа “крокодил” (2 шт.)
  • Зажим типа “крокодил” (3 шт.)
  • Выдвигающийся зажим в виде крючка (2 шт.)
  • Кабель интерфейса USB
  • Cетевой шнур и адаптер сети переменного тока
  • Компакт-диск Product Reference CD-ROM, содержащий руководство по эксплуатации и техническому обслуживанию, краткое руководство по вводу в эксплуатацию и прикладную программу PC Link
  • Сертификат калибровки
  • Отчет с данными испытаний
Упаковка осциллографа U1602A

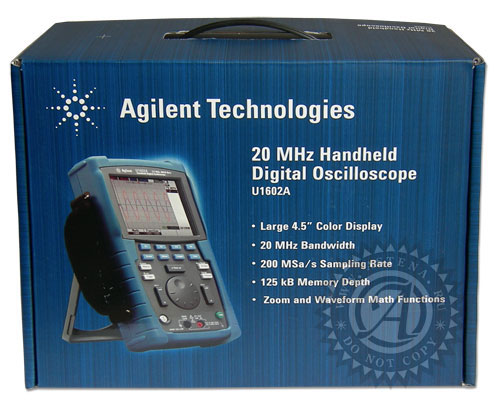

Упаковка осциллографа U1602A - картонная коробка с ручкой для переноски
U1602A. Размещение внутри упаковки U1602A. Размещение внутри упаковки
U1602A. Размещение внутри упаковки

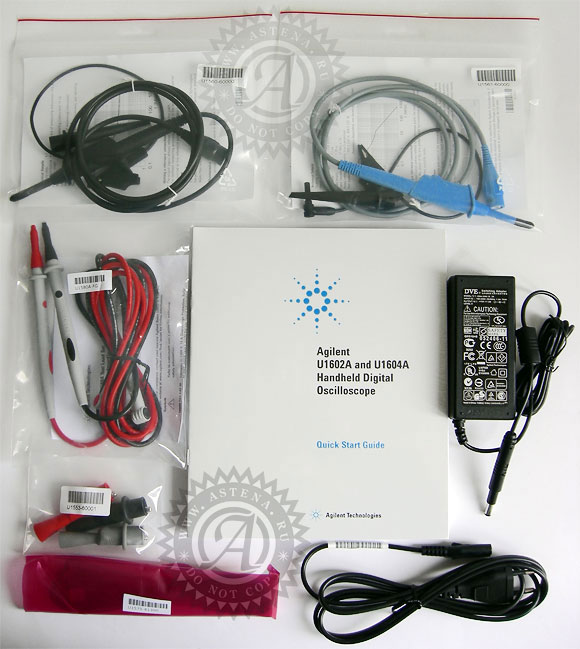

Комплект поставки U1602A
Комплект поставки U1602A

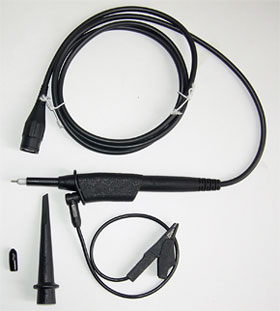

U1561A. Осциллограф. пробник U1560A. Осциллограф. пробник
U1561A. Осциллограф. пробник (10:1) U1560A. Осциллограф. пробник (1:1)

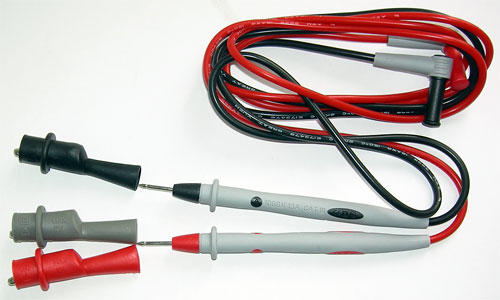

U1580A Испытательные провода для мультметра
U1580A Испытательные провода для мультметра

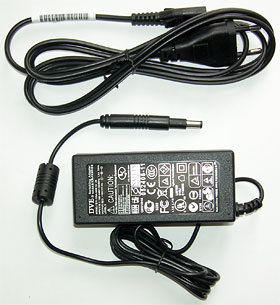

Адаптер питания и сетевой шнур Кабель USB
Адаптер питания и сетевой шнур Кабель USB

U1590A. Мягкая сумка для переноски U1590A. Мягкая сумка для переноски
U1590A. Мягкая сумка для переноски

Принадлежности по дополнительному заказу

U1590A. Мягкая сумка для переноски
U1562A. Осциллограф. пробник (100:1), CAT III, 600 В с заземляющим зажимом типа “крокодил”
Производитель цифрового осциллографа U1602A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Система вертикального отклонения: осциллографические каналы
Полоса пропускания (на уровне –3 дБ) от 0 до 20 МГц
Число каналов 2
Система сбора данных: осциллографические каналы
Максимальная частота дискретизации 200 Мвыб/с при чередовании каналов, 100 Mвыб/с для каждого
канала (от 50 с/дел до 125 нс/дел)
Разрешение по вертикали 8 бит
Максимальная глубина памяти 125 Кбайт/канал
Обнаружение пиков 5 нс
Число усреднений Выбирается из ряда: 2, 4, 8, 16, 32, 64, 128, 256
Система вертикального отклонения: осциллографические каналы
Аналоговые каналы Одновременный сбор данных по каналам 1 и 2
Время нарастания переходной характеристики < 17,5 нс
Коэффициенты отклонения От 5 мВ/дел до 100 В/дел (с осциллографическим пробником 1:1)
От 50 мВ/дел до 1 кВ/дел (с осциллографическим пробником 10:1)
От 500 мВ/дел до 10 кВ/дел (с осциллографическим пробником 100:1)
Максимальное входное напряжение 300 В СКЗ (до 400 Гц) от клеммы до заземления для категории CAT III
Смещение/динамический диапазон ± 5 делений
Входной импеданс 1 МОм, параллельная емкость < 20 пФ
Связь по входу По переменному току (закрытый вход), по постоянному току (открытый вход), заземление входа
Максимальное входное напряжение пробника Пробник 1:1 – 300 В переменного тока (CAT III)
Пробники 10:1 и 100:1 – 600 В переменного тока (CAT III)
Уровень шума (размах) 3 % от полной шкалы или 5 мВ (большее из значений)
Погрешность установки напряжения смещения по постоянному току ±0,1 дел ±2,0 мВ ±0,5 % от установленного значения смещения
Погрешность отсчета по курсору (один курсор) 4% от полной шкалы
Погрешность отсчета по курсору (два курсора) 4% от полной шкалы
Горизонтальная развертка
Коэффициенты развертки от 50 нс/дел до 50 с/дел
Разрешение 2 нс
Диапазон задержки (предпусковая) 15 делений
Диапазон задержки (послепусковая) 1000 делений
Погрешность курсорных (Δt) измерений ± 3% от отсчета ± 0,4% от ширины экрана
Режимы развертки Main (основная), XY, Roll (прокрутка)
Джиттер, СКЗ 5% от горизонтальной шкалы или 5 нс (большее из значений)
Система запуска
Источники запуска Каналы 1, 2
Режимы запуска Auto (автомат.), Normal (по условиям запуска), Single (однократный)
Виды запуска По перепаду, длительности импульса, кодовому слову, видеосигналу
• По перепаду: запуск по положительному (фронт) или отрицательному (срез) перепаду на любом из источников.
• По кодовому слову: запуск по началу кодового слова, составленного из комбинации высоких, низких уровней и положительных или отрицательных перепадов, установленных на любом из каналов, с использованием функций AND (И), OR (ИЛИ), NOR (НЕ-ИЛИ) и NAND (НЕ-И) между каналами.
• По длительности импульса: от 200 нс до 10 с. Запуск, если длительность положительного или отрицательного импульса любого из источников больше, меньше, равна или не равна заданной длительности.
• По видеосигналу: чувствительность запуска: уровень запуска 0,7 деления сигнала синхронизации. Доступен по обоим каналам 1 и 2. Аналоговое телевидение с прогрессивной и чересстрочной разверткой стандартов, включающих NTSC, PAL и SECAM. Выбор синхроимпульса положительной или отрицательной полярности. Режимы запуска – по всем полям, по четным полям, по нечетным полям или по строке (от 5 до 263) внутри поля.
Пределы уровня запуска ± 4 деления от центра экрана
Погрешность уровня ± 0,5 деления
Чувствительность запуска от 0 до 5 МГц: 0,5 деления
от 5 MГц до 20 MГц – 1 деление
Вид связи в тракте запуска DC (связь по постоянному току), AC (связь по переменному току, < 1 Гц), HF Reject (подавление ВЧ помех > 50 кГц), LF Reject (подавление НЧ помех < 30 кГц), Noise reject (подавление шумов)
Функциональные возможности измерений
Автонастройка (Autoscale) Обнаружение и отображение всех активных осциллогр. каналов. Установка режима запуска по перепаду в канале с наибольшим номером, установка коэфф"та отклонения для осциллографических каналов. Требования к сигналу: напряжение > 20 мВ (размах), коэфф-т заполн. > 0,5 %, частота > 100 Гц.
Автоматические измерения Результаты измерений обновляются непрерывно.
Амплитудные параметры Амплитудные параметры Peak-to-Peak (размах), Maximum (макс. значение), Minimum (мин. значение), Amplitude (амплитуда), Top (уровень вершины), Base (уровень основания), +Oveshoot (выброс за фронтом), –Overshoot (выброс за фронтом), Preshoot (выброс до фронта), RMS (СКЗ), Mean (среднее значение) и Cycle Mean (среднее значение за период).
Временные параметры Frequency (частота), Period (период), +Width (длительность полож. импульса), –Width (длительность отрицат. импульса), +Duty Cycle (коэффициент заполнения для положит. импульсов), –Duty Cycle (коэффициент заполнения для отрицат. импульсов) – по любому каналу. Rise Time (длительность фронта), Fall Time (длительность среза), Delay (задержка), Phase (фазовый сдвиг).
Курсоры Устанавливаются вручную или автоматически для отсчета значений по
горизонтали (X, ΔX) и вертикали (Y, ΔY).
Математические функции CH1 + CH2, CH1 – CH2, CH2 – CH1
Быстрое преобразование Фурье (БПФ)1
Виды весовых функций (окно) Rectangular (прямоугольная), Хэннинга, Хэмминга, Блэкмана"Харриса
Отображение амплитуды Варианты: 1 дБ/дел, 2 дБ/дел, 5 дБ/дел или 10 дБ/дел
Гарантированные технические характеристики мультиметра1 (% от отсчета + % от предела)
Напряжение постоянного тока До 600 В
Напряжение переменного тока До 600 В
СКЗ суммы напряжения переменного и постоянного тока До 600 В
Сопротивление До 60 MОм
Емкость До 300 мкФ
Испытание диодов До 1
Справочные измерительные характеристики
Число отсчетов полной шкалы 6000 отсчетов
Измерение напряжения постоянного тока, истинного СКЗ напряжения переменного тока Максимальное входное напряжение: 600 В СКЗ (CAT II), 300 В СКЗ (CAT III);
открытый вход
Проверка неразрывности электрических цепей Если сопротивление < 60 Ом на пределе 600 Ом, выдается сигнал
Регистратор данных
Источник Результаты измерений цифрового мультиметра
Предел 10 делений
Длина записи 250 точек
Временной интервал записи Автоматическое переключение от 150 секунд до 20 дней
Привязка по времени Отсчет времени от начала записи
Метод записи Возможность выбора для регистрации миниального, максимального или среднего значения
Система отображения
Дисплей U1602A Цветной ЖК дисплей, выполненный по технологии CSTN, с размером по диагонали 4,5 дюйма (11,4 см)
Разрешение 320 х 240 пикселов
Органы управления Управление контрастностью, включением/выключением бесконечного послесвечения
Встроенная оперативная справочная система Функциональная подсказка, отображаемая при нажатии клавиши Help
Часы реального времени Возможность установки пользователем времени и даты
Запоминающее устройство Запоминание/вызов. До 10 установок конфигурации и сигналов в/из энергонезависимой памяти U1602A
1 Функция БПФ доступна только в модели U1604A.
2 Для температур от 0 °С до 18 °С и от 28 °С до 50 °С следует прибавить дополнительную
погрешность (0,1% от отсчета + 0,02% от предела) на каждый градус Цельсия (°С).
