Базовый блок модульных приборов U2781A Agilent Technologies

блок модульных приборов U2781A Agilent Technologies

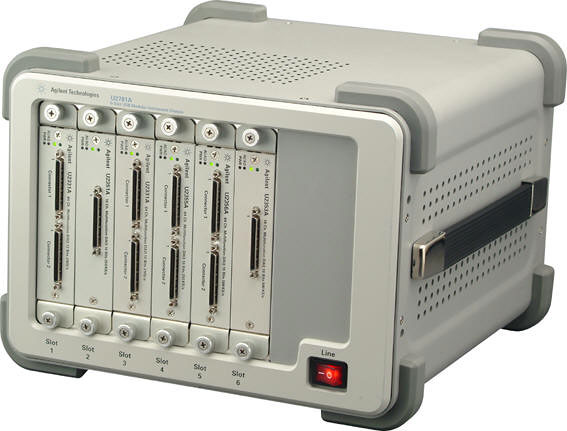

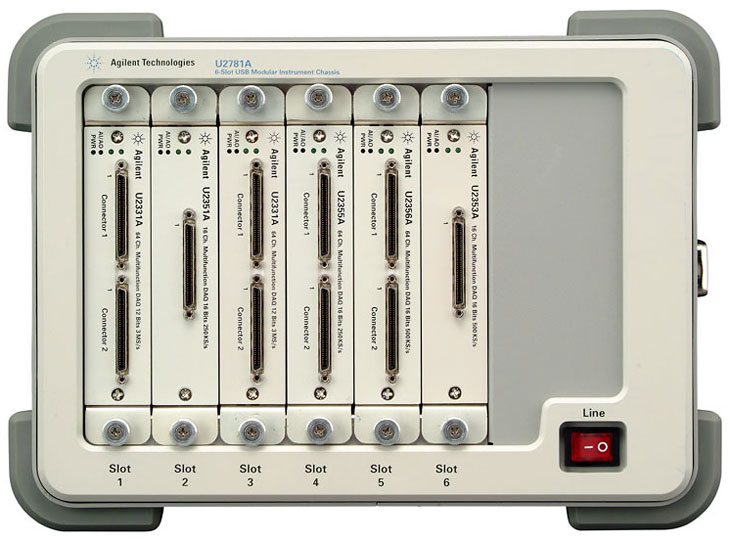

6-гнездовой базовый блок модульных приборов U2781A (Agilent Technologies)

  • 6 гнезд для модулей с интерфейсом USB
  • Шина запуска Trigger Bus
  • Шина запуска типа “звезда”
  • Возможность использования внутреннего или внешнего опорного тактового сигнала 10 МГц
  • Возможность установки аварийных сигналов
  • Вход и выход сигналов запуска
  • Команды SCPI
  • Cовместимость с драйвером IVI-COM
  • Cовместимость со стандартами USBTMC
  • Интерфейс Hi-Speed USB 2.0
  • Имеется возможность заказа комплекта для монтажа в стойку

Базовый блок модульных приборов U2781А с размерами 250 мм (ширина), 177 мм (высота) и 271 мм (глубина) имеет шесть гнезд для установки модулей серии U2300A с интерфейсом USB. Cистемообразующей шиной в U2781A является шина USB. Данное техническое решение расширяет диапазон предложений компании Agilent в области систем сбора данных на основе ПК, используемых на этапах НИОКР, производства и аттестации изделий.
Базовый блок модульных приборов U2781А запитывается от сети переменного тока и снабжен входами внешнего опорного тактового сигнала 10 МГц и сигнала внешнего запуска, а также выходом сигнала запуска.

U2781A


Простота использования
Интерфейс Hi Speed USB 2.0 допускает возможность автоматического конфигурирования (Plag and Play) устройства и замены устройств непосредственно в процессе работы.

Возможность создания системы сбора данных с высокой плотностью компоновки
При установке в базовый блок модульных приборов U2781A устройств с высокой плотностью серии U2300A с интерфейсом USB возможно создание системы сбора данных, имеющей до 384 каналов.

Запуск с использованием шины запуска типа “звезда”
Базовый блок модульных приборов U2781А снабжен шиной запуска типа “звезда”, которая обеспечивает точную синхронизацию между модулями USB и сигналом внешнего запуска. Шина запуска типа “звезда” содержит выделенные линии запуска между входом внешнего запуска и каждым из шести гнезд, в которые устанавливаются модули.

Шина запуска Trigger Bus [0...7]
Шина запуска Trigger Bus [0...7] - это 8 битовая цифровая шина, соединяющая модули, установленные в гнездах с 1 по 6, для обеспечения синхронизации работы различных модулей. Данная шина позволяет модулям с интерфейсом USB посылать сигналы запуска от одного к другому. Чтобы один из модулей мог управлять работой других, следует установить этот модуль как MASTER (главный), а остальные модули как SLAVE (подчиненный). Сигнал управления передается от главного модуля к подчиненному по этой шине запуска. Подчиненные модули принимают сигнал запуска и начинают процеcс синхронизации с главным модулем. Кроме того, шину запуска можно использовать для выполнения предварительного конфигурирования базового блока и модулей до возбуждения каких либо сигналов запуска.

Принадлежности, входящие в комплект поставки
• Интерфейсный кабель USB
• Краткое руководство по вводу в эксплуатацию
• Сертификат функциональной проверки
• Компакт-диск Product Reference CD-ROM
• Компакт-диск с набором библиотек Agilent IO Library Suite 14.2

Принадлежности, поставляемые по дополнительному заказу
U2905A Комплект для монтажа в стойку 6-гнездового базового блока модульных приборов U2781А

Производитель 6-гнездового базового блока модульных приборов U2781A - компания Keysight Technologies (Agilent Technologies), США
