Измеритель сопротивления, относительной влажности и температуры A-770

Прибор ESD-мониторинга и аудита A-770



фотография A-770



Измеритель поверхностного сопротивления покрытий и относительной влажности A-770

A-770 совмещает три измерительных прибора: гигаомметр, гигрометр и термометр. С помощью прибора A-770 вы сможете самостоятельно проводить ESD-мониторинг и профессиональный ESD-аудит на предприятиях радиоэлектронной промышленности!

A-770 предназначен для измерения электрического сопротивления рабочих поверхностей и напольных покрытий. Эти измерения производятся в соответствии с международными стандартами МЭК IEC 61340-5-1:2007, IEC 61340-5-2:2007 (Электростатика. Защита электронных приборов от электростатических явлений. Часть 5-1, общие требования, часть 5-2, руководство по применению), а также IEC 61340-4-1 и 61340-2-3. Кроме того прибор позволяет контролировать параметры окружающей среды путем измерения относительной влажности и температуры воздуха.

Для измерения поверхностного сопротивления и проходного сопротивления к земле используются электроды в виде гирь и два измерительных провода длиной 2 м каждый. Прибор позволяет производить запись 100 измерений во внутреннюю энергонезависимую память. Просмотр записей может осуществляться как непосредственно на дисплее А-770, так и на мониторе ПК при помощи специализированной программы. Связь А-770 с ПК осуществляется по каналу USB. Питание ESD-тестера может осуществляться как от аккумуляторных батарей, так и от сетевого адаптера с одновременной подзарядкой аккумуляторов.

Измеритель сопротивления, относительной влажности и температуры A-770


Цифровой прибор А-770 предназначен для измерения следующих физических величин:
  • Сопротивления в диапазоне от 1кОм до 100ГОм с погрешностью не более ±5% (без электродов)
  • Сопротивления в диапазоне от 100ГОм до 1000ГОм с погрешностью ±10%
  • Температуры в диапазоне от – 0 до +70°С, с точностью ±0,5°С
  • Температуры в диапазоне от – 40 до +125°С, с точностью ±0,5°С при использовании выносного кабеля
  • Относительной влажности в диапазоне от 0 до 100%, с погрешностью ±3%

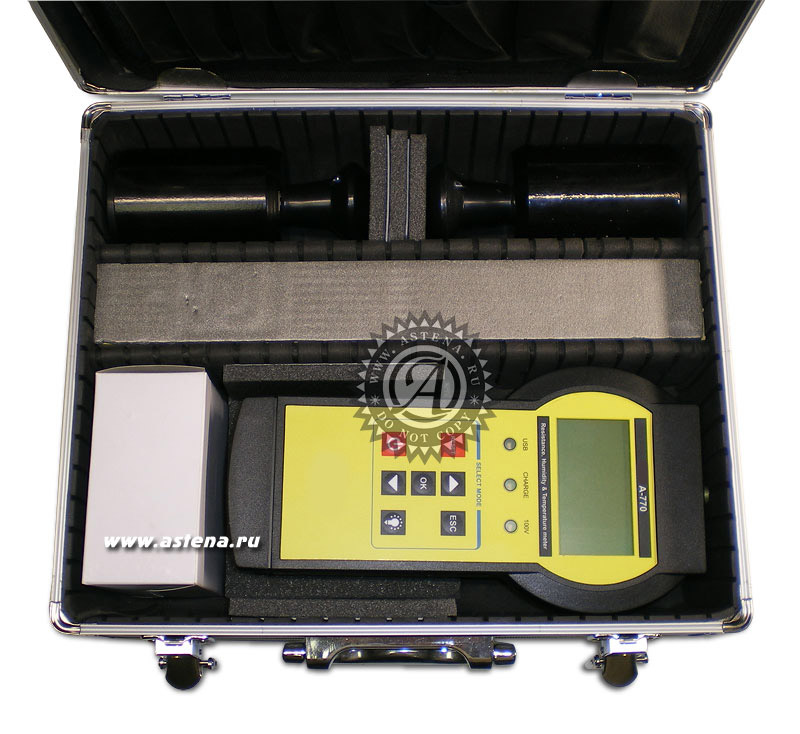

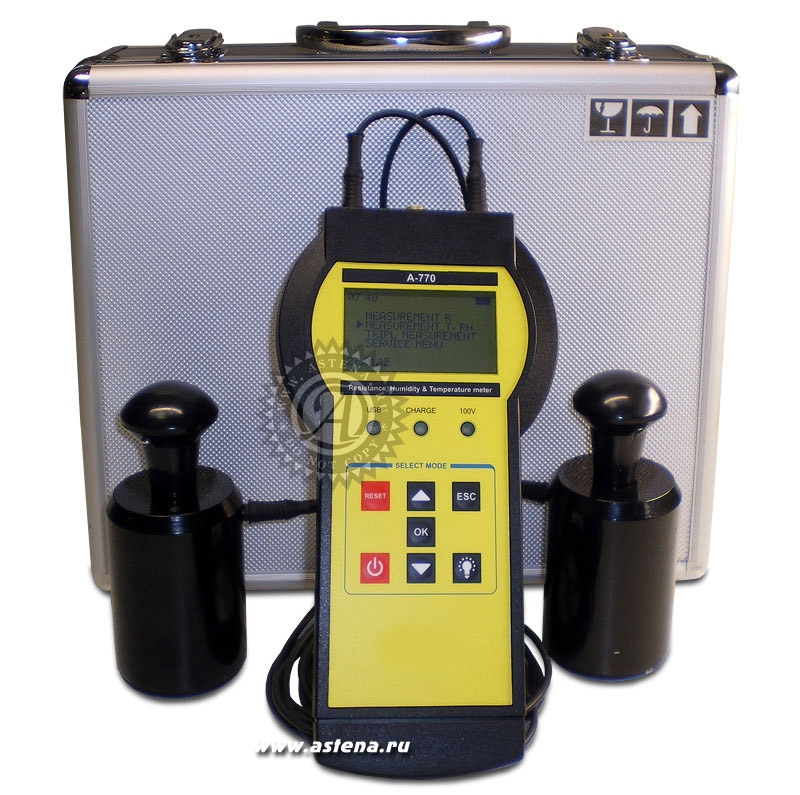

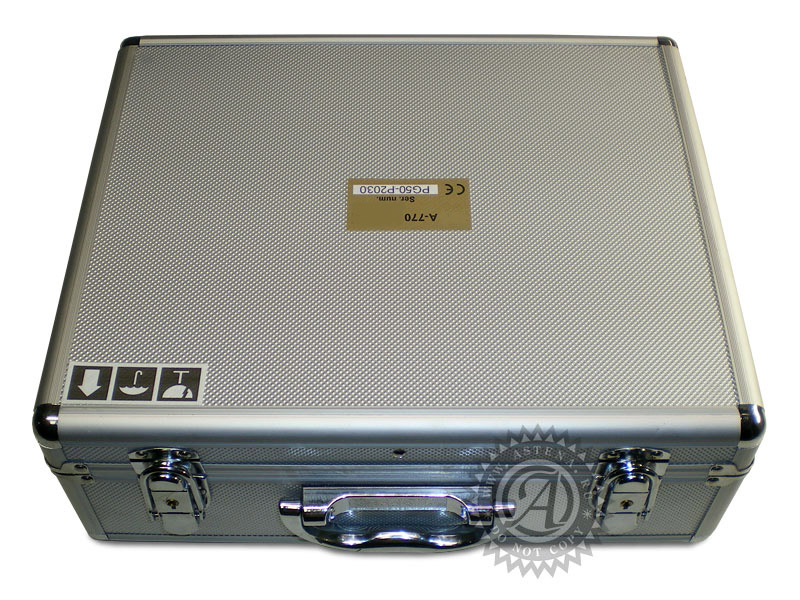

Фотографии прибора ESD-мониторинга и аудита A-770

Прибор A-770

Фотография прибора ESD-мониторинга и аудита A-770

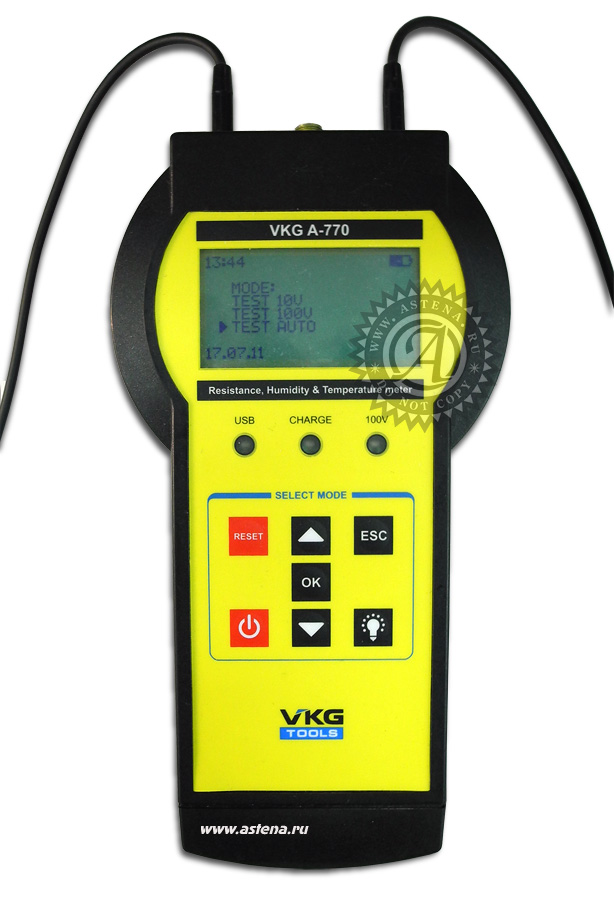

Лицевая панель прибора

На лицевой панели прибора расположены следующие элементы управления и индикации: жидкокристаллический индикатор (ЖКИ) и светодиодные индикаторы:
USB – связь с ПЭВМ по каналу USB при дистанционном управлении;
CHARGE – включения цепи заряда аккумуляторов;
100V – наличие высокого напряжения на измерительных клеммах;



Гибкая пленочная клавиатура, включающая следующие кнопки:
О– кнопка включения / выключения прибора;
RESET – перезапуск программного обеспечения прибора;
Δ – прокрутка вверх пунктов меню на ЖКИ;
– прокрутка вниз;
OK – запуск выбранного действия;
ESC – переход в предыдущее меню;
¤ – включение подсветки ЖКИ (подсветка без фиксации).



Порядок работы с прибором (В исходном положении зарядное устройство отключено)

1) Нажать кнопку включения прибора. В центральной области ЖКИ должна появиться информация об уровне заряда аккумуляторных батарей (АКБ). При уровне заряда АКБ более 55% гарантируется нормальная работа прибора. При меньшем уровне заряда или при невозможности активировать А-770, рекомендуется подключить к прибору зарядное устройство (ЗУ) через гнездо, расположенное на боковой поверхности корпуса. При подключенном ЗУ прибор получает питание от сети и одновременно происходит подзарядка АКБ.

2) Нажать одну из клавиш Δ, , ОК или ESC. На ЖКИ должна высветиться главное меню. Подключение прибора к сети через ЗУ индицируется соответствующим символом в правом нижнем углу ЖКИ. Уровень заряда АКБ индицируется в правом верхнем углу.



Назначение пунктов главного меню:
MEASUREMENT R – измерение сопротивления;
MEASUREMENT T, RH – измерение температуры и относительной влажности;
TRIPL MEASUREMENT – одновременное измерение сопротивления, температуры и относительной влажности;
SERVICE MENU – переход в сервисное меню.

Для измерения сопротивления выбираем первую строку главного меню и нажимаем клавишу ОК. Появляется вспомогательное меню:

TEST 10V – подача в измерительную цепь напряжения 10В (±5%) для измерения сопротивлений в диапазоне от 1кОм до 100МОм. Если измеряемое значение сопротивления будет больше, то появляется сообщение о необходимости переключиться на измерения при 100В ("SWITCH TO 100V").
TEST 100V – подача в измерительную цепь напряжения 100В (±5%) для измерения сопротивлений в диапазоне от 1кОм до 1000ГОм.
TEST AUTO – автоматическое измерение сопротивления, при котором сопротивления в диапазоне от 1кОм до 1МОм измеряются при помощи источника 10В, а от 1МОм с использованием источника 100В.
Выбор режима осуществляется кнопками Δ, , ОК.
Во время измерений выбранный режим индицируется в нижней части ЖКИ.
При использовании источника 100В загорается соответствующий светодиод.
Незавершенный процесс измерения индицируется бегущей строкой из стрелок в верхней части ЖКИ. Снятие показания возможно только при отсутствии стрелок.
Для записи показания прибора необходимо нажать и удерживать кнопку ОК. Процесс записи индицируется в верхней части ЖКИ сообщением "RECORDING". После исчезновения сообщения необходимо отпустить кнопку ОК. Запись возможна только при отсутствии стрелок переходного процесса и при отсутствии следующего сообщения:
"RESISTANCE > 100M
SWITCH TO 100V"

В приборе заложена возможность просмотра результата измерения сопротивления в виде шкалы. Для переключения на просмотр шкалы необходимо нажать кнопку Δ. Для возврата к цифровому формату необходимо нажать кнопку .
Для выхода из режима измерения сопротивления необходимо нажать и удерживать кнопку ESC.

Для измерения T и RH при помощи кнопок Δ устанавливаем курсор напротив второй строки главного меню и нажимаем кнопку ОК. Для выхода из режима измерения T и RH необходимо нажать и удерживать кнопку ESC. При отсутствии или неисправности датчика температуры и влажности появляется следующее сообщение "CONNECT SENSOR AND TRY AGAIN". Для возврата в основное меню необходимо нажать одну из клавиш Δ, , ОКили ESC.

ВНИМАНИЕ!!! Датчик TRH подключать только к выключенному прибору c отсоединенным зарядным устройством.

Для одновременного измерения R, T, RH активировать третий пункт главного меню. В появившемся окне вспомогательного меню необходимо выбрать требуемый источник испытательного напряжения. В режиме TRIPL MEASUREMENT возможно осуществлять запись измеряемых величин, а также переключаться на отображение результата измерения сопротивления в виде шкалы. Выход из данного режима осуществляется путем нажатия и удержания кнопки ESC.

Переход в сервисное меню осуществляется путем перехода на четвертую строку главного меню и нажатием кнопки ОК. Назначение пунктов сервисного меню:

VIEW RECORDS – просмотр записей результатов измерений;
CHANGE TIME – корректировка времени;
CHANGE DATE – корректировка даты;
TEST CONDITION – тест основных элементов и цепей прибора.

Возврат в основное меню осуществляется путем нажатия кнопки ESC.
Для просмотра записей результатов измерений выбираем первый пункт сервисного меню и нажимаем кнопку ОК.

Каждая запись помимо измеренных величин также содержит дату и время в момент записи. Энергонезависимая память прибора позволяет хранить 100 записей в течение нескольких лет. Следует помнить, что процесс записи организован циклически, т. е. запись №101 будет произведена взамен записи №1, №102 взамен №2 и т. д. Тем самым в приборе хранятся 100 последних записей. Просмотр записей начинается с записи произведенной последней. Для перехода к соседним записям используются кнопки Δ, . В приборе заложена возможность просмотра записей через 1 и 10 номеров. Для переключения режима просмотра необходимо нажать кнопку ОК. Текущий режим просмотра индицируется надписями "*1" или "*10" в правом верхнем углу ЖКИ.

Для корректировки системного времени выбираем второй пункт сервисного меню и нажимаем кнопку ОК. Корректировка минут или часов осуществляется кнопками Δ, . Переход от корректировки минут к часам и наоборот осуществляется кнопкой ОК. Выход из режима корректировки времени осуществляется путем нажатия кнопки ESC, при этом у пользователя запрашивается разрешение на сохранение изменений. При нажатии кнопки ОК изменения сохраняются, а при нажатии ESC нет.

Для корректировки системной даты выбираем третий пункт сервисного меню и нажимаем кнопку ОК. Корректировка дня недели, месяца или года осуществляется кнопками Δ, . Переключение между корректировкой дня, месяцу и года осуществляется кнопкой ОК. Выход из режима корректировки даты осуществляется путем нажатия кнопки ESC, при этом у пользователя запрашивается разрешение на сохранение изменений. При нажатии кнопки ОК изменения сохраняются, а при нажатии ESC нет.

Для тестирования прибора необходимо запустить четвертый пункт главного меню. Тестируемые элементы и параметры:

FLASH – ПЗУ основного процессора;
SRAM – ОЗУ основного процессора;
BATTERY LEVEL – уровень заряда батареи;
TESTING 10V – измерение напряжение на источнике 10В;
TESTING 100V – измерение напряжения на источнике 100В.

Для корректного теста, должна быть разомкнута цепь измерения сопротивления, а также отключено зарядное устройство. Для возврата в основное меню необходимо нажать одну из клавиш Δ, , ОК или ESC.

Для подзарядки аккумуляторов необходимо подключить к прибору зарядное устройство.

Если прибор был выключен, то появляется информационное окно содержащее величину зарядного тока и длительности зарядки аккумуляторов. Бегущие деления и горящий светодиод "CHARG" указывают на то, что аккумуляторы заряжаются. Если светодиод выключен, величина зарядного тока = 0 и отсутствуют бегущие деления, то цепь подзарядки отключена, аккумуляторы заряжены и прибор находится в ждущем режиме. При подключенном ЗУ прибор каждые 4 часа подзаряжает аккумуляторы. Для включения прибора необходимо нажать кнопку ОК или ESC.
Если прибор был включен, то при подсоединении ЗУ в нижнем правом углу ЖКИ появляется иконка, сигнализирующая о питании от сети. При напряжении на аккумуляторах ниже 77% от полностью заряженного состояния, автоматически включается цепь подзарядки, о чем сигнализирует зажженный светодиод «CHARGE» и смена иконки в правом верхнем углу ЖКИ. При нажатии кнопки вкл./выкл. при включенном ЗУ появляется информационное окно процесса подзарядки аккумуляторов. Для полного отключения прибора необходимо отсоединить зарядное устройство. Для безопасного транспортирования рекомендуется изъять из корпуса прибора батарейный отсек.



С помощью прибора A-770 вы сможете самостоятельно проводить профессиональный ESD-аудит на своем предприятии (внутренний антистатический аудит). Проверка на предмет соответствия ГОСТ антистатических свойства пола, рабочего места монтажника, окружающей мебели и т.д. поможет вам избежать неприятных неожиданностей, вовремя обнаружить ошибки и слабые места в организации ESD-защиты, принять меры к их устранению, что в дальнейшем позволит быть уверенным в качестве выпускаемой продукции.


Технические данные A-770

Параметры Значения
Диапазон измерения сопротивления от 1 кОм до 100 МОм (при тестовом напряжении 10 В)
от 1 кОм до 999 ГОм (при тестовом напряжении 100 В)
Диапазон измерения относительной влажности 0...98%
Диапазон измерения температуры 0...70 °С (при использовании выносного кабеля от -40 до +123 °С)
