Вольтметр универсальный 34401A

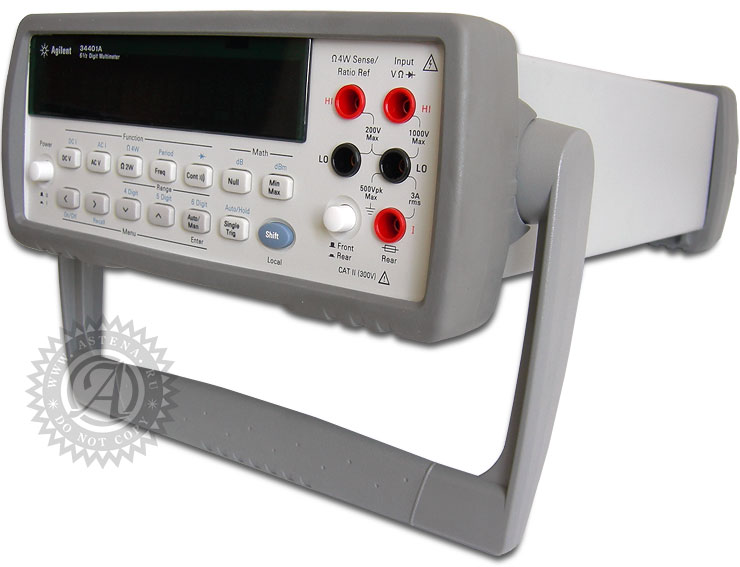

Цифровой 6.5-разрядный мультиметр 34401А (Keysight Technologies, США)

Основные данные 34401А
  • Измерение напряжения до 1000 вольт при разрешении 6.5 разрядов
  • Основная погрешность измерения напряжения постоянного тока 0,0015% (за 24 часа)
  • Основная погрешность измерения напряжения переменного тока 0,06 % (за 1 год)
  • Полоса частот от 3 Гц до 300 кГц
  • Передача до 1000 отсчетов в секунду в формате ASCII по шине GPIB
  • Интерфейсы GPIB и RS-232 в стандартной комплектации

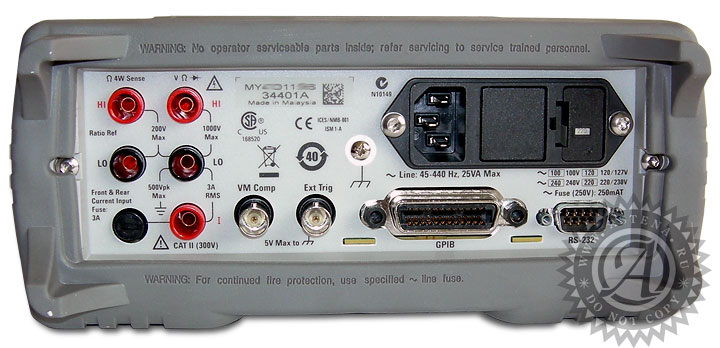

Agilent 34401A. Задняя панель

Agilent 34401A. Задняя панель

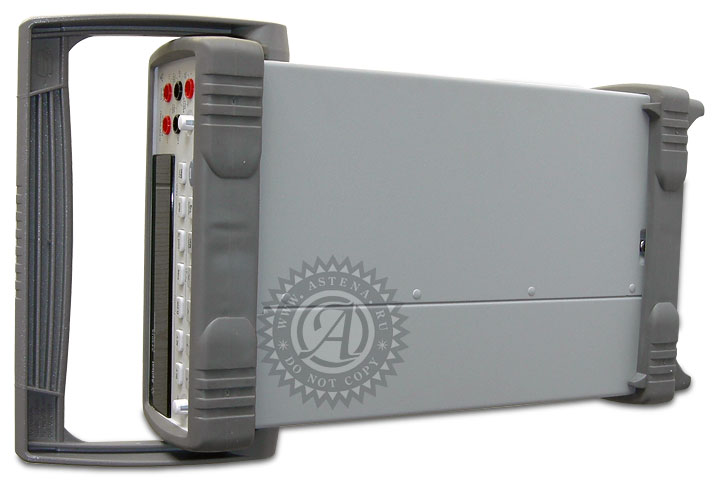

34401A. Вид снизу

34401A. Вид снизу


Превосходные характеристики 34401A
Мультиметр 34401A компании Agilent обладает всеми характеристиками, необходимыми для выполнения быстрых и точных испытаний как в настольном варианте, так и в составе испытательной системы. В мультиметре 34401А сочетаются высокая разрешающая способность, точность и скорость измерений, которые соперничают со значительно более дорогими цифровыми приборами.
6.5 разрядов разрешения, основная 24-часовая погрешность измерения напряжения постоянного тока 0,0015% и 1000 отсчетов в секунду, передаваемых непосредственно по шине GPIB, гарантируют точные
быстрые и повторяющиеся результаты измерений.

Использование в настольном варианте
Мультиметр 34401А разработан с учетом возможности его автономного использования в настольном варианте.
Он имеет встроенные функциональные возможности, которые обычно используются в этом варианте: проверка непрерывности электрических цепей и испытание
диодов. Функция измерений с нулевым значением (Null) позволяет компенсировать сопротивление измерительных щупов и влияние других постоянных смещений, сопутствующих измерениям. Другие возможности прибора, такие как определение максимального, минимального и среднего значений, представление результатов измерений в децибелах (dB) или децибелах относительно милливатта (dBm), делают процедуру измерений с помощью 34401А быстрой и несложной. Мультиметр 34401А имеет возможность накопления во внутренней памяти до 512 отсчетов. В процессе поиска неисправности свойство удерживания результатов измерения на индикаторе позволяет концентрировать внимание на подключении щупов, поскольку не нужно постоянно смотреть на экран.

Использование в составе испытательных систем
При использовании в составе систем мультиметр 34401А обеспечивает более высокую пропускную способность шины, чем любой другой цифровой мультиметр такого же класса. Он может передавать непосредственно по шине GPIB до 1000 отсчетов в секунду в удобном для пользователя формате ASCII.
В стандартной конфигурации прибора имеются два типа интерфейсов: GPIB и RS-232. Мультиметр выдает сигналы завершения измерения (Voltmeter Complete) и внешнего запуска (External trigger), с помощью которых можно синхронизировать его работу с другими приборами в системе. Мультиметр выдает также ТТЛ сигнал, указывающий на положительные или отрицательные результаты допусковых испытаний.
Мультиметр 34401А поддерживает три командных языка (SCPI, Agilent 3478A и Fluke 8840А/42А), поэтому пользователю не приходится переписывать уже существующее программное обеспечение испытаний.
По дополнительному заказу поставляется комплект деталей для монтажа в стойку.

Простота использования 34401A
Установка параметров, к которым обычно приходится обращаться в процессе работы (вид измерения, пределы измерения, разрешение), осуществляется нажатием одной клавиши. Функции меню дают доступ к усовершенствованным свойствам прибора, что позволяет оптимизировать его работу для каждой конкретной измерительной задачи.

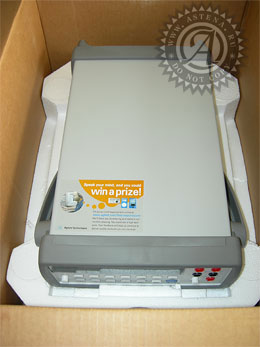

Упаковка вольтметра 34401А Упаковка вольтметра 34401А
Упаковка вольтметра 34401А

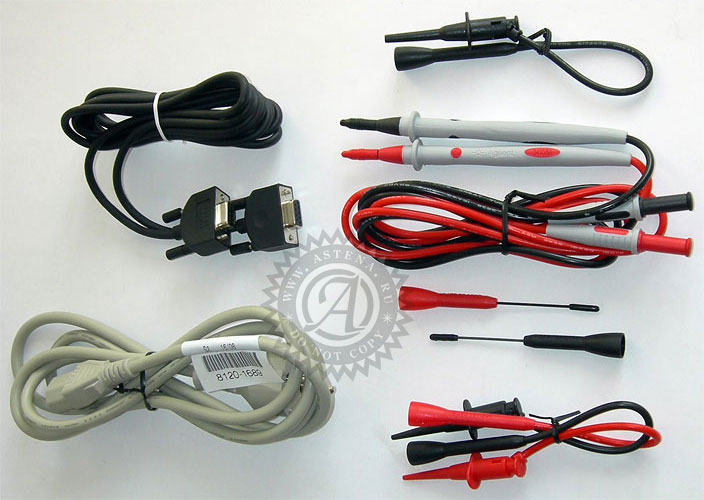

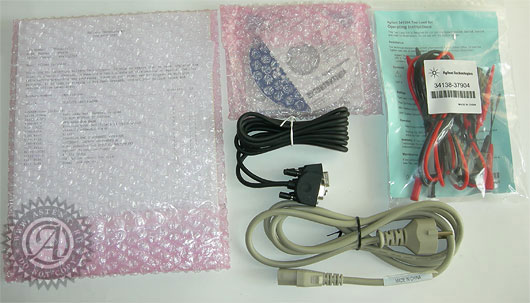

Комплектация вольтметра Agilent Technologies 34401А
Комплектация вольтметра Agilent Technologies 34401А

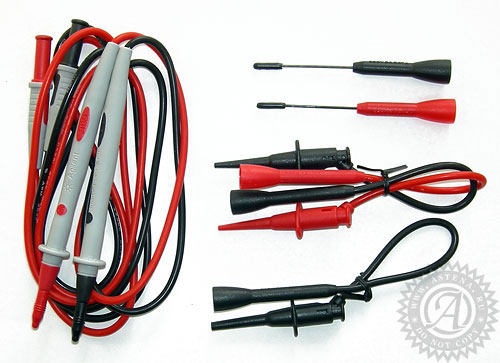

Комплект измерительных щупов с пробниками
Комплект измерительных щупов с пробниками
Комплект измерительных щупов с пробниками

Программный пакет Agilent IntuiLink позволяет упростить обработку накопленных данных, используя такие прикладные программы, как Microsoft Excel® или Word®, для анализа, интерпретации, отображения, распечатки и документирования данных, полученных от 34401А. Можно установить мультиметр в нужный режим работы и передавать однократные отсчеты или данные в логарифмическом масштабе в электронную таблицу Excel в определенные интервалы времени.
Программисты могут использовать компоненты Active X для управления цифровым мультиметром с помощью команд языка SCPI. Более подробную информацию о пакете IntuiLink можно найти на Web-сайте компании
Agilent по адресу: www.agilent.com/find/intuilink.
Мультиметр 34401А можно использовать с программой 34812А BenchLink Meter. Эта программа, работающая под Windows, позволяет конфигурировать и инициировать процесс измерений от компьютера, а также передавать результаты измерений в компьютер.

Принадлежности, входящие в комплект поставки
Комплект измерительных щупов с пробниками, зажимы типа "крокодил", присоединительные зажимы, программный пакет IntuiLink, руководство по эксплуатации, руководство по техническому обслуживанию, сертификат калибровки, формуляр с данными испытаний, сетевой шнур.

Принадлежности, поставляемые по дополнительному заказу
11059А - Набор кельвиновских пробников
11060А - Пробник для тестирования устройств с монтажом на поверхность
11062А - Набор кельвиновских зажимов
34131 - Жесткий футляр для переноски
34161А - Сумка для принадлежностей
34171А - Соединительный блок для входных клемм (продается парами)
34172А - Короткозамыкатель входных клемм при калибровке (продается парами)
34330А - Токовый шунт на 30 А
34812А - Программный пакет BenchLink Meter
E2308A - Температурный пробник на основе термистора

Подробные технические характеристики вольтметра 34401A Agilent Technologies
Производитель мультиметра 34401A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные 34401A

Параметры Значения
Погрешность измерения напряжения постоянного ток (1 год, предел 10 В ) ±(0,0035 % от отсчета + 0,0005 % от предела)
Погрешность измерения напряжения перемен. тока, истинное СКЗ (1 год, пределы от 1 В до 750 В, 10 Гц - 20 кГц) ±(0,06 % от отсчета + 0,03 % от предела)
Погрешность измерения сопротивления (предел 100 кОм) ±(0,010 % от отсчета + 0,001 % от предела), при измерительном токе 10 мкА.
Математические операции Измерение с коррекцией нуля, запоминание минимального, максимального и среднего значений, допусковый контроль, нормирование результатов в dBm (дБм), dB (дБ)
Дисплей 6,5 разрядов
Пост./ пер. ток 0-3 А (разрешение 10 нА)
Сопротивление 0-100 МОм (разрешение 100 мкОм)
Измерение частоты, периода, прозвон цепи, тест диодов. Измерение среднеквадратичного значения (true RMS)
Рабочая полоса частот 3 Гц - 300 кГц
Скорость измерений до 1000 считываний/с
Интерфейсы RS-232; GPIB
Масса 34401A 3 кг
